8.4.1 Einsteck-Schutzsieb demontieren / montieren

Kein Werkzeug erforderlich.

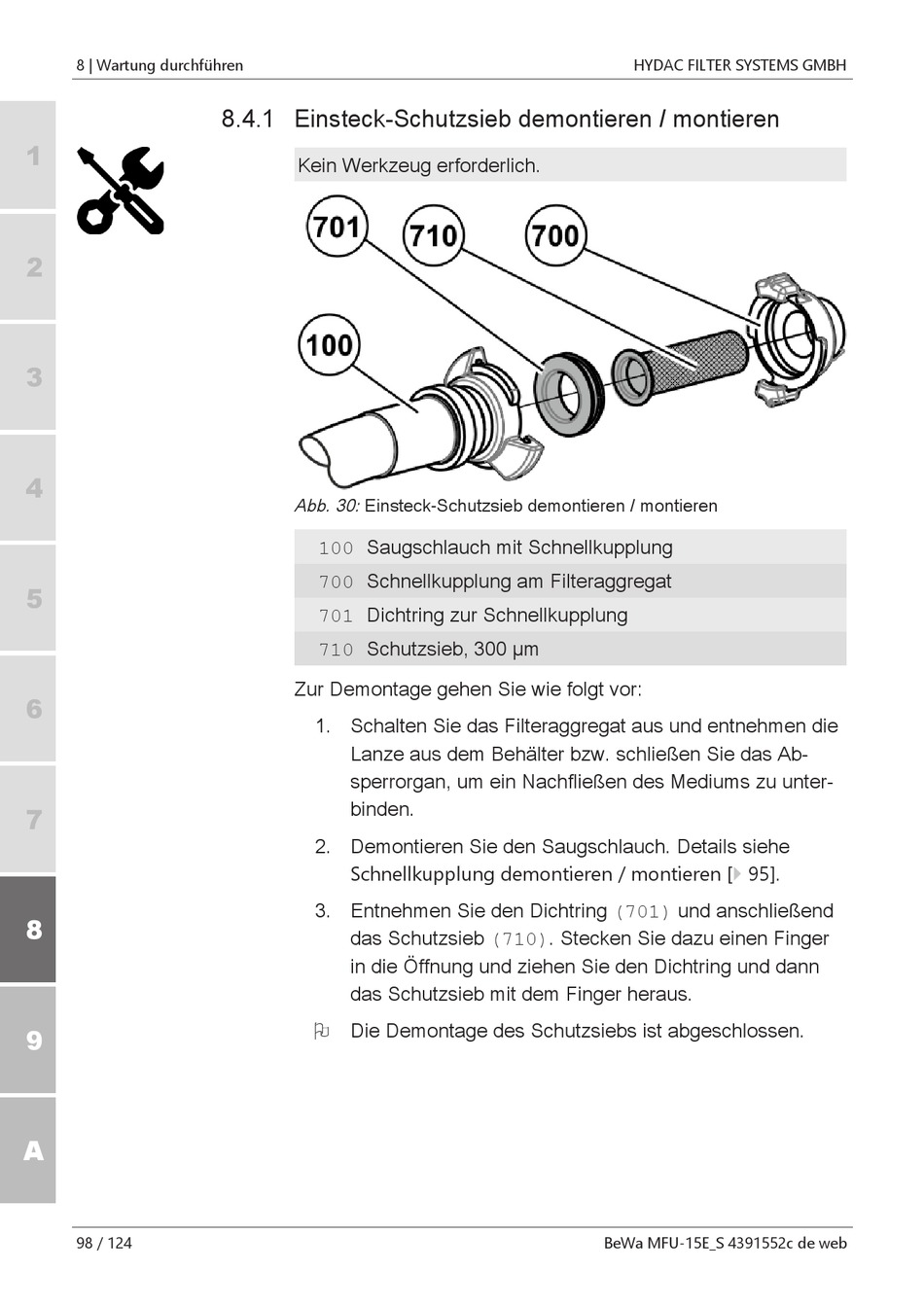

Abb. 30: Einsteck-Schutzsieb demontieren / montieren
100 Saugschlauch mit Schnellkupplung
700 Schnellkupplung am Filteraggregat
701 Dichtring zur Schnellkupplung
710 Schutzsieb, 300 µm
Zur Demontage gehen Sie wie folgt vor:
1. Schalten Sie das Filteraggregat aus und entnehmen die
Lanze aus dem Behälter bzw. schließen Sie das Ab-
sperrorgan, um ein Nachfließen des Mediums zu unter-
binden.
2. Demontieren Sie den Saugschlauch. Details siehe
Schnellkupplung demontieren / montieren [} 95].
3. Entnehmen Sie den Dichtring (701) und anschließend
das Schutzsieb (710). Stecken Sie dazu einen Finger
in die Öffnung und ziehen Sie den Dichtring und dann
das Schutzsieb mit dem Finger heraus.
O Die Demontage des Schutzsiebs ist abgeschlossen.
