5 | Aufstellen / Montage / Integration des Filteraggregats
1
2
3
4
5
6
7
8
9
A
54 / 124

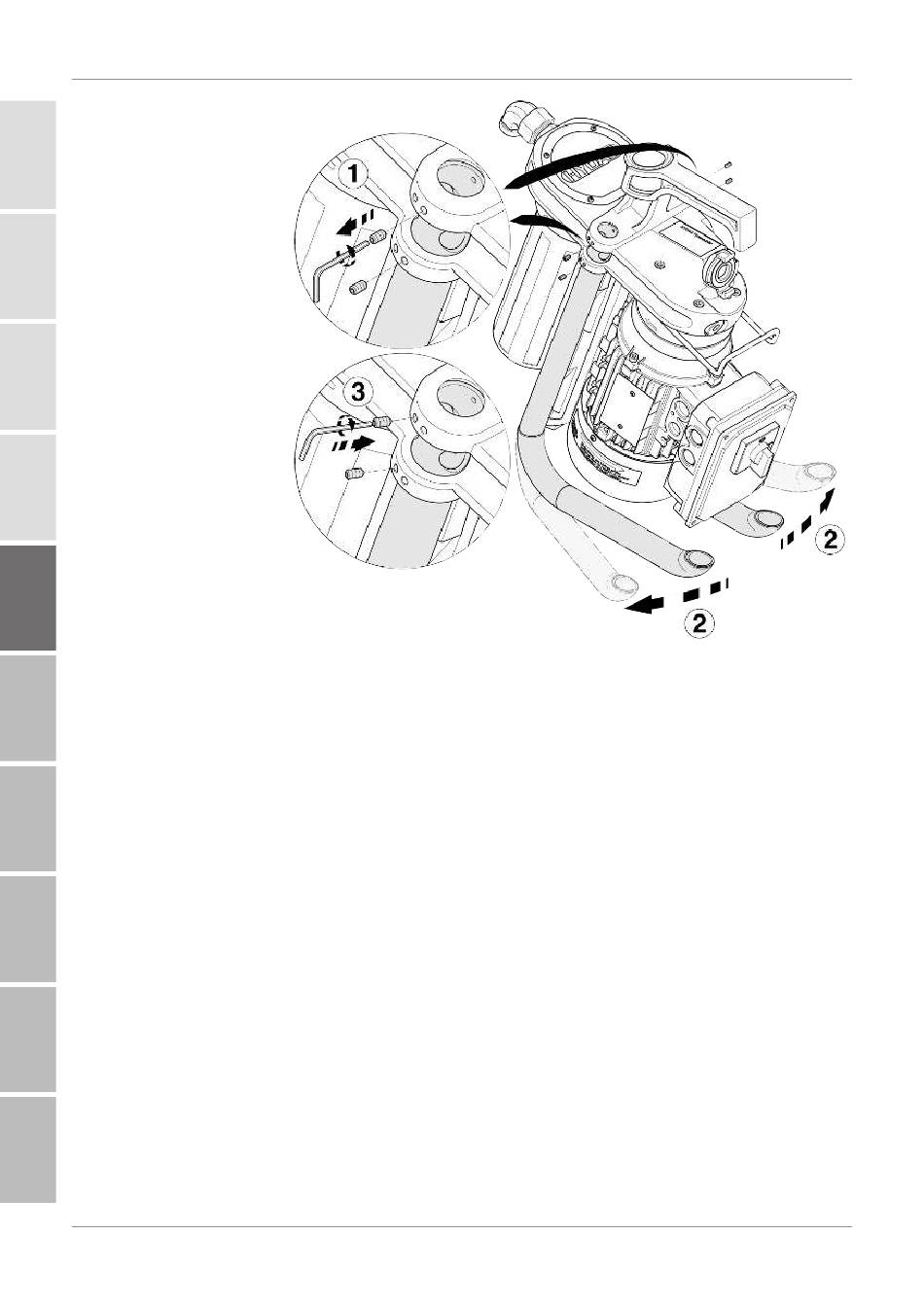

Abb. 18: Füße verstellen 0°⇨ 44°
Zum Verstellen beider Füße von 0° auf 44° gehen Sie wie folgt
vor:
1. Drehen Sie die beiden Schrauben mit dem Innensechs-
kantschlüssel gegen den Uhrzeigersinn vollständig her-
aus.
2. Drehen Sie den Fuß ≈ 22° nach außen, sodass die Boh-
rungen im Fuß in der anderen Gewindebohrung an der
22° Position im Filterkopf zu erkennen sind.
3. Drehen Sie die beiden Schrauben im Uhrzeigersinn in
die anderen Gewindebohrungen (Position 22°) ein und
ziehen Sie diese mit einem Drehmoment von 3 Nm fest.
HINWEIS! Achten Sie darauf, dass sich die Schrauben
vollständig in der Gewindebohrung befinden. Stehen
die Schrauben aus der Gewindebohrung heraus, wur-
de die Position nicht richtig gewählt. Wählen Sie die
richtige Position mit den Bohrungen im Fuß.
