8 | Wartung durchführen
1
2
3
4
5
6
7
8
9
A
100 / 124

8.4.2 Einschraub-Schutzsieb demontieren / montieren

1x Schraubendreher

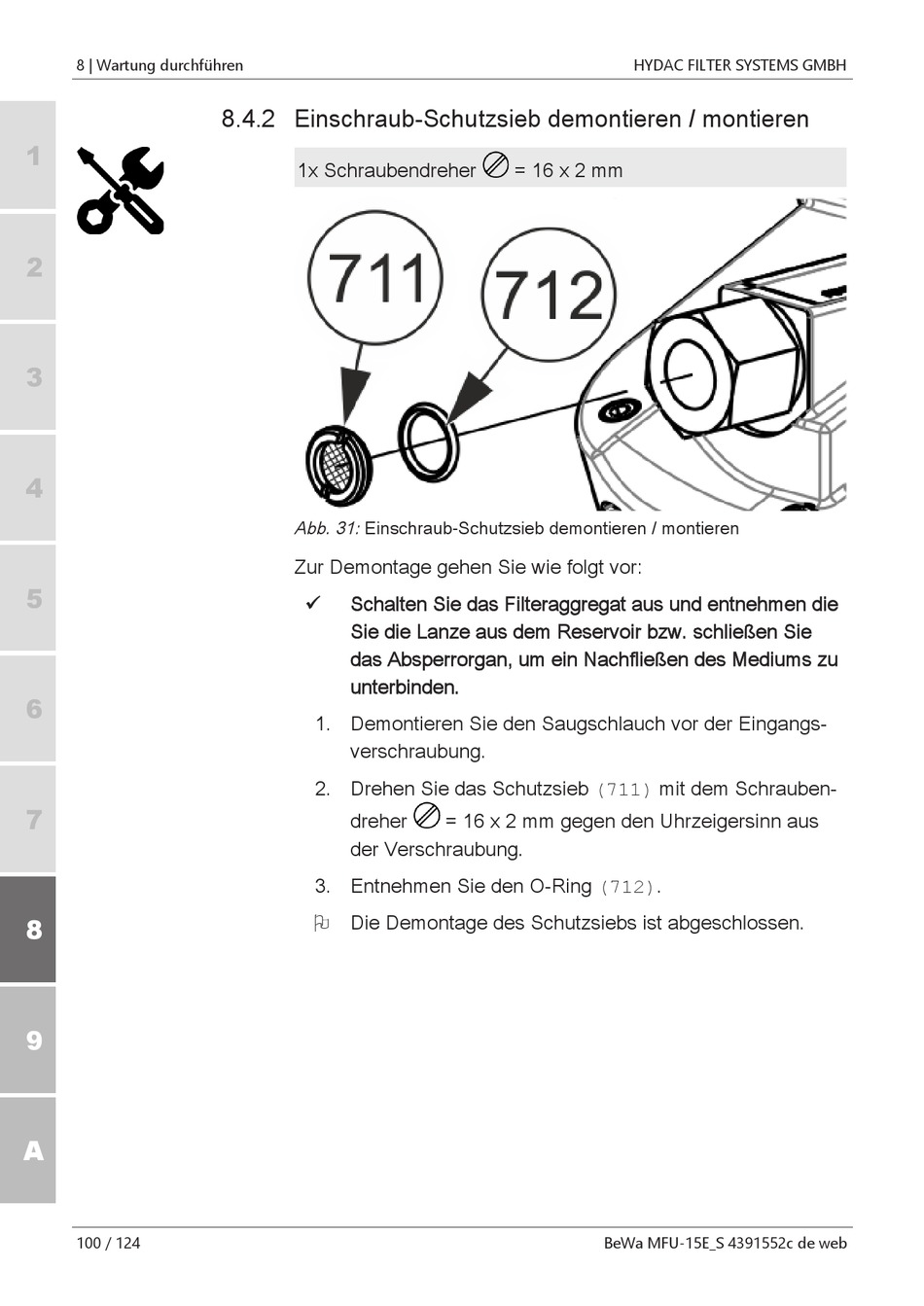

Abb. 31: Einschraub-Schutzsieb demontieren / montieren
Zur Demontage gehen Sie wie folgt vor:
ü
Schalten Sie das Filteraggregat aus und entnehmen die
Sie die Lanze aus dem Reservoir bzw. schließen Sie
das Absperrorgan, um ein Nachfließen des Mediums zu
unterbinden.
1. Demontieren Sie den Saugschlauch vor der Eingangs-
verschraubung.
2. Drehen Sie das Schutzsieb (711) mit dem Schrauben-
dreher
der Verschraubung.
3. Entnehmen Sie den O-Ring (712).
O Die Demontage des Schutzsiebs ist abgeschlossen.
= 16 x 2 mm
= 16 x 2 mm gegen den Uhrzeigersinn aus
BeWa MFU-15E_S 4391552c de web
HYDAC FILTER SYSTEMS GMBH
