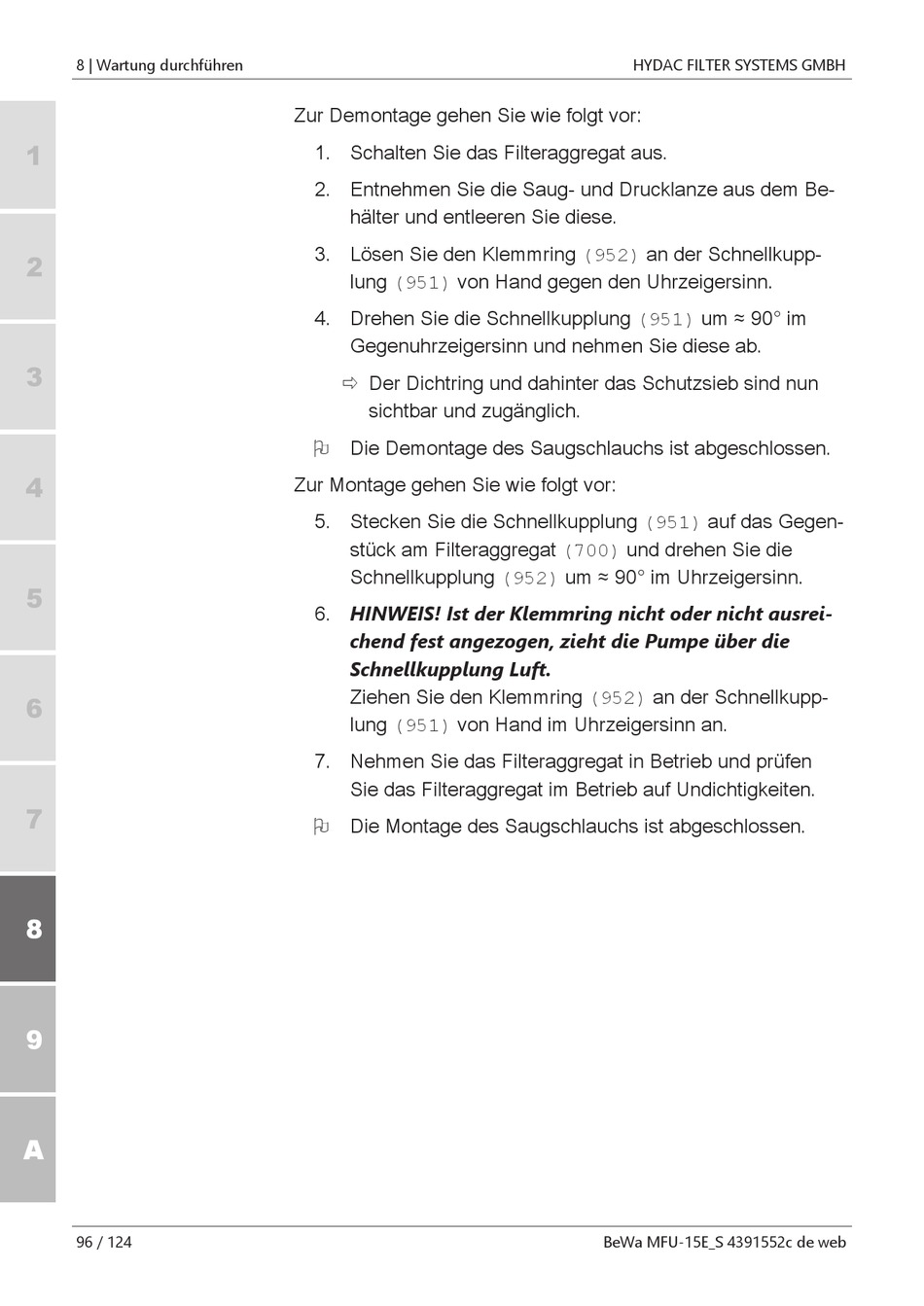

8 | Wartung durchführen
1
2
3
4
5
6
7
8
9
A
96 / 124
Zur Demontage gehen Sie wie folgt vor:
1. Schalten Sie das Filteraggregat aus.
2. Entnehmen Sie die Saug- und Drucklanze aus dem Be-
hälter und entleeren Sie diese.
3. Lösen Sie den Klemmring (952) an der Schnellkupp-
lung (951) von Hand gegen den Uhrzeigersinn.
4. Drehen Sie die Schnellkupplung (951) um ≈ 90° im
Gegenuhrzeigersinn und nehmen Sie diese ab.
ð Der Dichtring und dahinter das Schutzsieb sind nun
sichtbar und zugänglich.
O Die Demontage des Saugschlauchs ist abgeschlossen.
Zur Montage gehen Sie wie folgt vor:
5. Stecken Sie die Schnellkupplung (951) auf das Gegen-
stück am Filteraggregat (700) und drehen Sie die
Schnellkupplung (952) um ≈ 90° im Uhrzeigersinn.
6. HINWEIS! Ist der Klemmring nicht oder nicht ausrei-
chend fest angezogen, zieht die Pumpe über die
Schnellkupplung Luft.
Ziehen Sie den Klemmring (952) an der Schnellkupp-
lung (951) von Hand im Uhrzeigersinn an.
7. Nehmen Sie das Filteraggregat in Betrieb und prüfen
Sie das Filteraggregat im Betrieb auf Undichtigkeiten.
O Die Montage des Saugschlauchs ist abgeschlossen.
