Bedienung
4.9

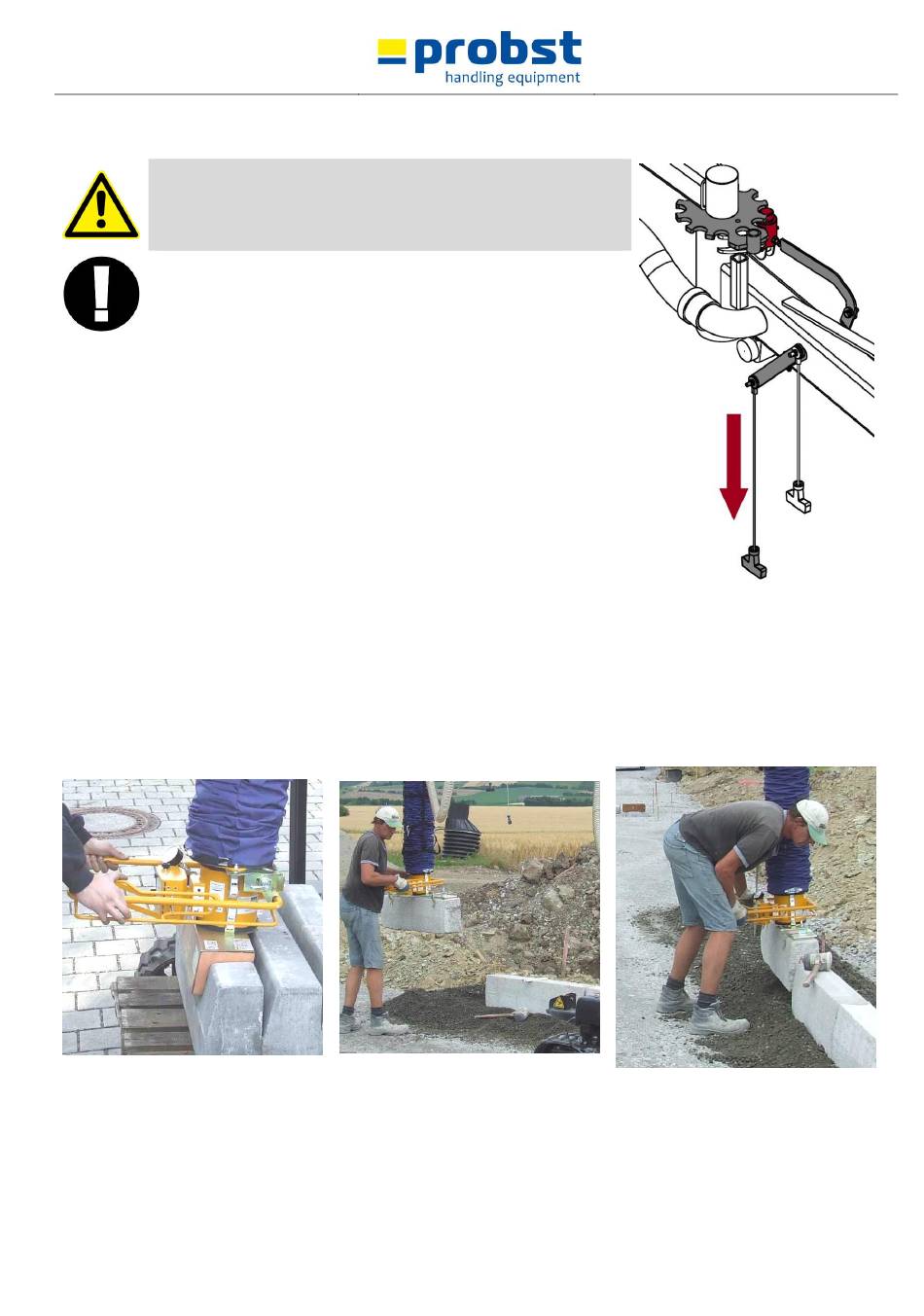

Arretierung des Auslegers
Verletzungsgefahr!
Der Ausleger kann eigenständig schwenken und Personen im
Schwenkbereich erfassen, wenn er nicht vom Bediener geführt
wird!
Sobald die Arbeit mit der Vakuum-Hubeinheit unterbrochen wird,
muss der Ausleger arretiert werden! Somit wird das Schwenken des
Auslegers um beide Achsen unterbunden.
•
Um den Ausleger zu arretieren, am linken Seilzug (siehe Abbildung) ziehen, bis
der Bolzen im Zahnkranz einrastet.
•
Über eine Zugstange werden gleichzeitig beide Auslegerachsen arretiert.
•
Um die Arretierung zu lösen, am rechten Seilzug ziehen.
4.10 Handhabung der Lasten
1.
Saugplatte auf die Last
auflegen
2.
Vakuum über
Betätigungshebel aufbauen
5222.0012
3.
Last anheben, sobald ein
ausreichendes Vakuum
vorhanden ist
4. Last zur Verlegestelle bringen
V2
5.
Last ablegen
6. Last über den
Betätigungshebel ablösen
7.
Nächste Last kann
transportiert werden
28 / 36
