Menü 3.1.2 Geschwindigkeitsquelle auswählen
Der SmartCom-Controller kann auch aus anderen Quellen als dem
Radsensor der Spritze (der aus offensichtlichen Gründen nur bei
Anhängerspritzen vorhanden ist) Geschwindigkeitseingaben
empfangen.
Wenn sie ausgewählt wurden, können Aufbauspritzen daher
Eingaben aus den folgenden Quellen empfangen:
• 3.1.2.1 Spritzensensor oder Radar:
Der SmartCom-Controller empfängt Eingänge vom
Geschwindigkeitssensor am Spritzenrad oder vom
Radaranschluss des Schleppers
• 3.1.2.2 Geschwindigkeit über ISOBUS:
Der SmartCom-Controller empfängt mithilfe eines ISOBUS-
Kabels Geschwindigkeitseingaben vom GPS oder der
Schlepper-ECU.

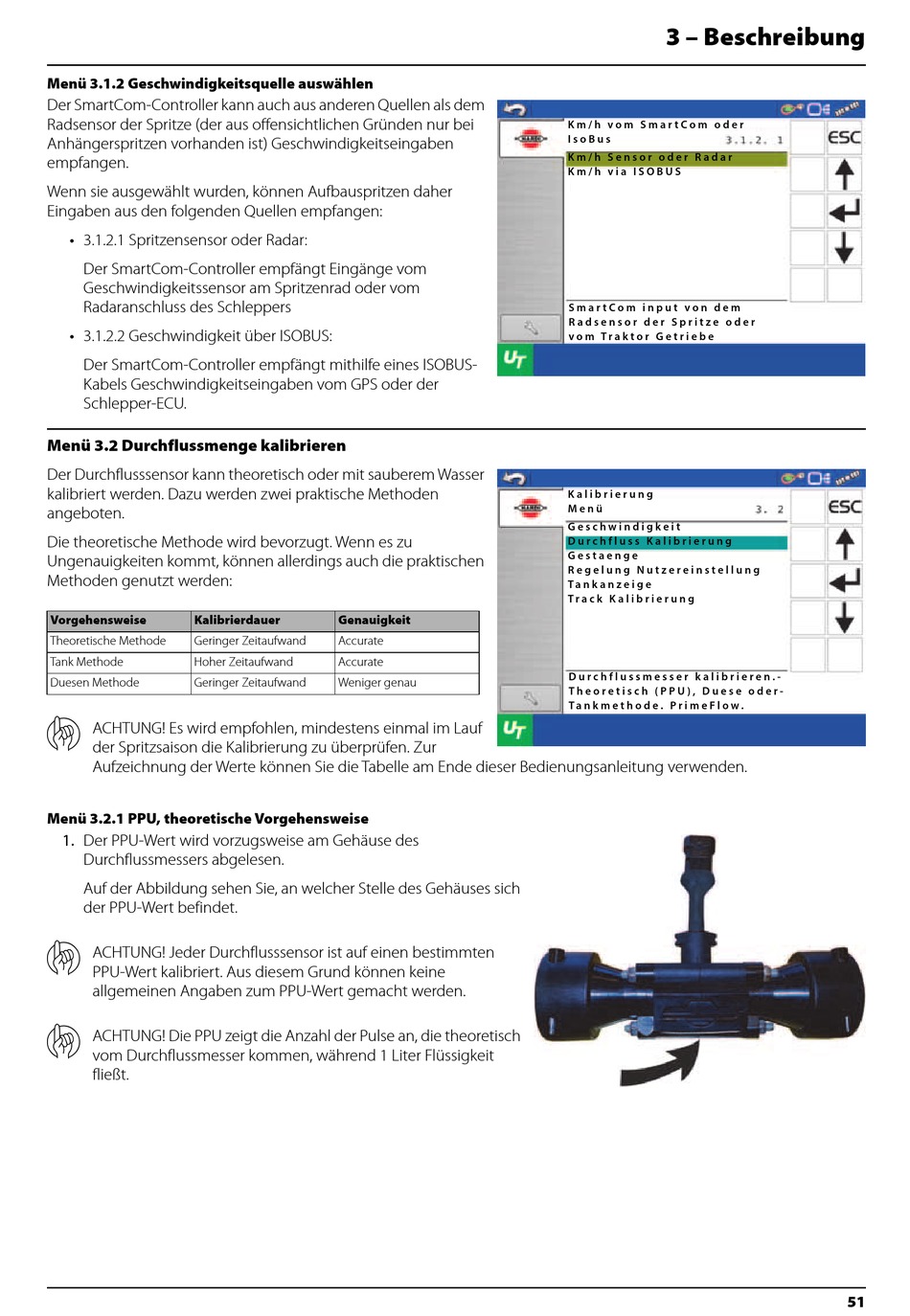

Menü 3.2 Durchflussmenge kalibrieren
Der Durchflusssensor kann theoretisch oder mit sauberem Wasser
kalibriert werden. Dazu werden zwei praktische Methoden
angeboten.
Die theoretische Methode wird bevorzugt. Wenn es zu
Ungenauigkeiten kommt, können allerdings auch die praktischen
Methoden genutzt werden:
Vorgehensweise Kalibrierdauer
Theoretische Methode Geringer Zeitaufwand
Tank Methode Hoher Zeitaufwand
Duesen Methode Geringer Zeitaufwand
μ
ACHTUNG! Es wird empfohlen, mindestens einmal im Lauf
der Spritzsaison die Kalibrierung zu überprüfen. Zur
Aufzeichnung der Werte können Sie die Tabelle am Ende dieser Bedienungsanleitung verwenden.
Menü 3.2.1 PPU, theoretische Vorgehensweise
1. Der PPU-Wert wird vorzugsweise am Gehäuse des
Durchflussmessers abgelesen.
Auf der Abbildung sehen Sie, an welcher Stelle des Gehäuses sich
der PPU-Wert befindet.
μ
ACHTUNG! Jeder Durchflusssensor ist auf einen bestimmten
PPU-Wert kalibriert. Aus diesem Grund können keine
allgemeinen Angaben zum PPU-Wert gemacht werden.
μ
ACHTUNG! Die PPU zeigt die Anzahl der Pulse an, die theoretisch
vom Durchflussmesser kommen, während 1 Liter Flüssigkeit
fließt.
Genauigkeit
Accurate
Accurate
Weniger genau
3 – Beschreibung
