3. Installation

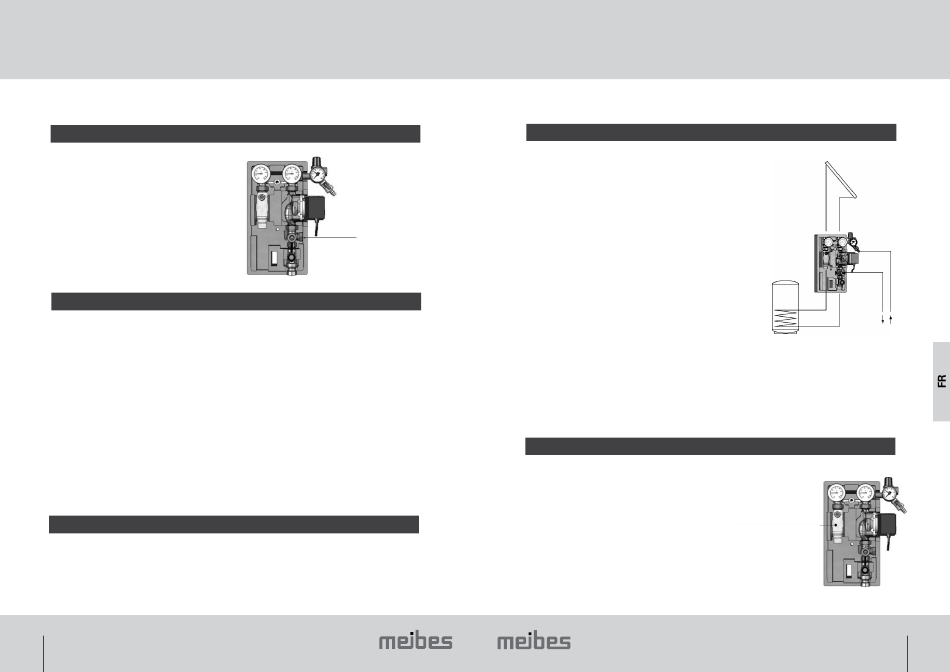

3.6 Raccordement d'un vase d'expansion

Les vases d'expansion captent les changements
de volumes lors de l'échauffement ou du refroidissement
du liquide et conservent une réserve de liquide pour
compenser de petites fuites potentielles
Conformément aux directives VDI, le raccord du vase
d'expansion à membrane se trouve du côté aspiration,
c'est-à-dire sous la pompe
(voir Caractéristiques techniques).
Utiliser uniquement des vases d'expansion
appropriés et montés correctement (voir DIN 4807).
Utiliser éventuellement les appareils insérés
en amont en fonction des températures
prédominantes.

3.7 Agent caloporteur

Utiliser uniquement de la saumure avec un produit
antigel convenant aux installations solaires!
Notez le type et le fabricant, car en certain cas
le mélange mentionné ne devra pas être combiné
avec le produit d'un autre fabricant.
Les travaux suivants doivent être effectués
uniquement par du personnel qualifié.
Ouvrir toutes les vannes d'arrêt lors de l'essai
de pression, du remplissage et de la purge de l'installation.
Les collecteurs doivent être recouverts.
Ne pas effectuer de changements de rapport pour
la détente de la pression sur les dispositifs dotés
de vannes d'arrêt.
4. Essai de pression, de remplissage et purge de l'installation

4.1 Essai de pression

Vérifier l'étanchéité des branchements, composants et raccordements.
En cas de fuites, vider l'installation, effectuer les réparations et recommencer l'essai de pression.
34
4. Essai de pression, de remplissage et purge de l'installation

4.2 Purge et remplissage

Effectuer la purge de l'installation conformément.
Avant la mise en service, toutes les particules d'air
et d'impureté doivent être éliminées de l'installation.
En cas de gel et si l'on utilise de l'eau pour le rinçage,
il faut entièrement vider l'installation ou la remplir
aussitôt d'antigel. Il faut veiller à ce que la vanne
d'arrêt inférieure sur l'indicateur de débit volumétrique
lors du remplissage dit être fermé et la poignée du
Raccord de la cuve
robinet doit être réglée au départ à 45 °.
d'expansion
Le clapet anti-retour est ouvert par cette position.
Les collecteurs doivent être recouverts afin d'éviter les
blessures et les détériorations!
Attention:
- Vannes d'arrêt supérieures : ouvert (position 2) (voir Chapitre 3)
- Vanne d'arrêt inférieure
Veillez à ce que le robinet d'arrêt inférieur situé
sur l'indicateur de débit soit placé, lors du remplissage, sur la position 1
(voir parag. 3.2.) et que les robinets soient placés à 45°
(position 2). Cette position permet
d'ouvrir les clapets anti-retour.
À la fin du processus, ouvrir les robinets d'arrêt supérieur et inférieur
(voir parag. 3.2.) !
Attention (voir parag. 3.2.) :
robinets d'arrêt supérieurs : automatique (position 1)
robinet d'arrêt inférieur

4.3 Purge d'air

Une purge d'air incorrecte entraîne une chute de pression
et peut provoquer des perturbations dans l'installation solaire.
Les températures de l'air sortant et de l'agent caloporteur
peuvent atteindre plus de 60 °C, ce qui présente un danger
élevé d'échaudement. Le dispositif de désaération est situé
au point culminant de l'installation. Après la purge d'air,
il faut de nouveau augmenter la pression de l'installation
au niveau de la pression de service !
En état de marche, purger de temps en temps le
dispositif d'aération permanente (en option).
Effiziente Energietechnik Effiziente Energietechnik
: ouvert (Position 1) (voir Chapitre 3)
: ouvert (position 2)
Ventilateur permanent
option
