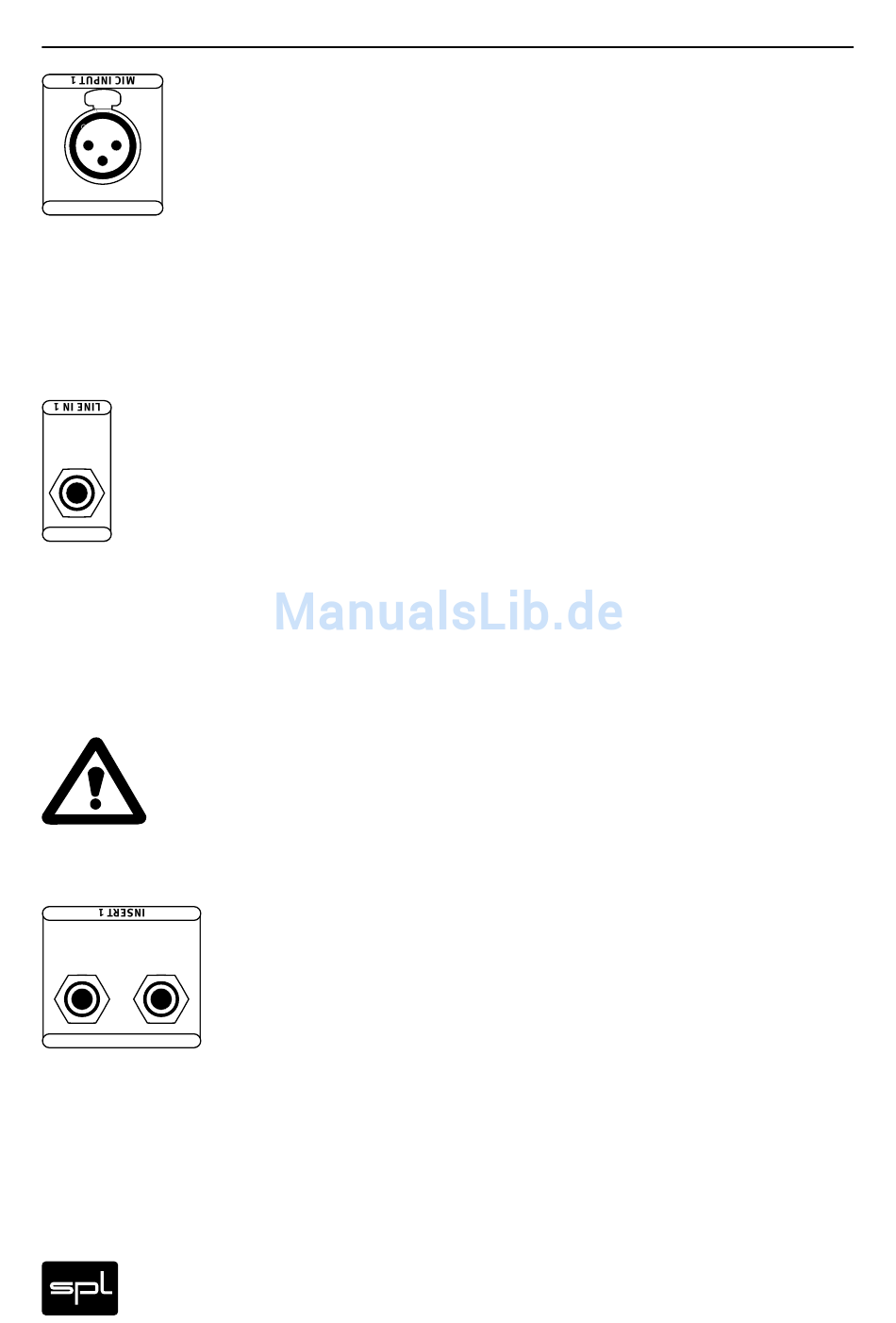

Rückseite/Anschlüsse
MIC INPUT 1
Mono Jack:
Unbal. 0 dB
LINE IN 1
TRS Jacks: Balanced +4 dB
Use Mono Jacks for Unbal. Operation
RETURN
SEND
INSERT 1
8
Mic Input 1/2
An die Mic Input-Buchse können Mikrofone aller Art (dyna-
mische, Kondensator- oder Röhrenmikrofone) angeschlossen
werden. Die für manche Mikrofone benötigte Phantomspannung
kann mit dem Phantom-Schalter zugeschaltet werden (lesen
Sie unbedingt die Hinweise im Abschnitt „Phantom" auf Seite
11). Die Eingangssymmetrie der Mic Inputs kann auch über die
optional erhältlichen Lundahl-Eingangsübertrager ausgeführt
werden (siehe Seite 22, „Information zu Übertragern").
Line In 1/2
Die unsymmetrisch ausgeführte Line-Buchse dient zum
Anschluss pegelstarker, niederohmiger Signalquellen mit
Impedanzen geringer als 1kOhm, z. B. D/A-Wandler, Synthesizer
oder Sampler. Hochohmige Signalquellen (oberhalb 1 kOhm),
also Instrumente wie E-Bass, Akustikgitarre mit Pickup oder
Fender Rhodes müssen an den frontseitigen Instrumenten-
eingang angeschlossen werden.
Der maximale Eingangspegel des Line-Eingangs beträgt
+23 dBu.
WICHTIG: Solange der Instrumenteneingang belegt ist, ist der
Line-Eingang deaktiviert. Wir empfehlen, die Line-Buchse auf
eine Patchbay zu legen, wenn verschiedene Line-Signale schnell
angeschlossen werden sollen.
Inserts 1/2
Über die symmetrisch ausgeführten Insert-Klinkenbuchsen
Send
und
Return
Signalbearbeitung (EQs, Kompressoren, Limiter, Effekte usw.)
in den Signalfluss des GoldMike MK2 eingebunden werden.
Die Send-Buchse liegt hinter der Röhrenstufe, sie kann daher
auch als Vorverstärkerdirektausgang benutzt werden (aller-
dings ohne Ausgangsregelung, da diese hinter den Insert Send
geschaltet ist). Die Return-Buchse liegt vor dem Limiter und
dem nachgeschalteten Output-Regler, so dass abschließend
der Ausgangspegel kontrolliert werden kann, beispielsweise
um den internen oder externe A/D-Wandler auszusteuern.
können
weitere
Geräte
für
die
GoldMike MK2
