Diese Bedienungsanleitung ist optimiert
für den Acrobat Reader.
Interaktive Schaltfächen werden in
anderen Anwen dungen möglicherweise
nicht dargestellt.

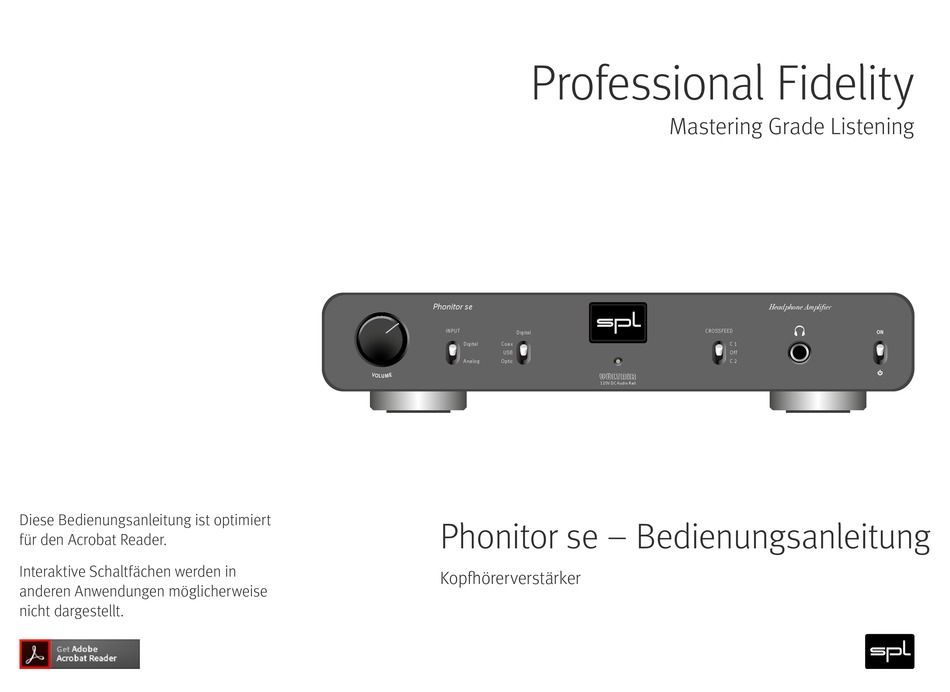

Professional Fidelity
Phonitor se
INPUT
Digital
Digital
Coax
USB
Analog
Optic
VOLTAiR
120V DC Audio Rail
Phonitor se – Bedienungsanleitung
Kopfhörerverstärker
Mastering Grade Listening
Headphone Amplifier
CROSSFEED
C 1
Off
C 2
ON
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SPL Phonitor se
Inhaltszusammenfassung für SPL Phonitor se
- Seite 1 Professional Fidelity Mastering Grade Listening Headphone Amplifier Phonitor se INPUT CROSSFEED Digital Digital Coax Analog Optic VOLTAiR 120V DC Audio Rail Diese Bedienungsanleitung ist optimiert Phonitor se – Bedienungsanleitung für den Acrobat Reader. Interaktive Schaltfächen werden in Kopfhörerverstärker anderen Anwen dungen möglicherweise...
- Seite 2 Herzlich Willkommen wwv vielen Dank, dass Sie sich für den Phonitor se entschieden haben. Der Phonitor se ist unser Einstiegsmodell in die Welt der VOLTAiR-Kopfhörerverstärker. Der Phonitor se verfügt über dieselbe Audiosignalververstärkung wie seine größeren Brüder Phonitor x und Phonitor xe und begeistert daher mit demselbem Klangerlebnis.
-
Seite 3: Inhaltsverzeichnis
Inhalt Quellenwahl Kopfhörerausgang Erste Schritte DIP-Schalter Frontansicht Pegelanhebung Kopfhörerausgang Rückansicht Technische Daten Bodenansicht Eingänge Ausgang DIP-Schalter Interne Stromversorgung VOLTAiR – 120-Volt-Technik Netzteil Vergleiche Maße (inkl. Füße) Phonitor-Matrix Gewicht Grundlagen des Stereo-Hörens Wichtige Hinweise Stereo-Hören mit einem „normalen“ Kopfhörerverstärker CE-Konformitätserklärung Wie funktioniert die Phonitor-Matrix? Angle Crossfeed Phonitor-Matrix-Presets... -
Seite 4: Erste Schritte
Erste Schritte Erste Schritte Lesen und befolgen Sie bitte unbedingt die Anweisungen sowie die Sicherheitshinweise der dem Produkt beiliegenden Quickstart-Anleitung! Sie können sie auch hier downloaden. Über den -Button gelangen Sie zum Inhaltsverzeichnis. Über den -Button gelangen Sie zur Frontansicht des Gerätes. Über den -Button gelangen Sie zur Rückansicht des Gerätes. -
Seite 5: Frontansicht
Frontansicht Frontansicht Quellenwahl Matrix C1/Off/C2 Kopfhöreranschluss Lautstärke Stand-by Headphone Amplifier Phonitor se INPUT CROSSFEED Digital Digital Coax Analog Optic VOLTAiR 120V DC Audio Rail Digitale Quelle Power-LED F R B... -
Seite 6: Rückansicht
Netzschalter optional ~115 V AC/~230 V AC, 50 Hz/60 Hz, P max. 30 W COAX Fuses: Phonitor se 230 V: T 315 mA L 250V OPTICAL 115 V: T 630 mA L 250V Voltage Selection: 1. Remove Fuse Holder 2. Exchange Fuses 3. -
Seite 7: Bodenansicht
Bodenansicht Bodenansicht DIP-Schalter DIP-Schalter Werkseinstellung F R B... -
Seite 8: Voltair - 120-Volt-Technik
Dynamikumfang, Rauschabstand und in der Übersteuerungsfestigkeit. Daraus resultiert ein unverfälsch- tes, absolut entspanntes Hörvergnügen. SPL’s 120-Volt-Technik bezeichnet die interne Audio-Arbeitsspannung (+/- 60V DC). Sie ist nicht zu verwechseln mit der externen Netzspannung (z.B. 115V oder 230V AC). F R B... -
Seite 9: Vergleiche
Parameter auf dieser Beziehung beruhen, verbessert eine erhöhte Betriebsspannung auch die Werte für Dynamikumfang, Verzerrungsgrenze und Rauschabstand. Betriebsspannungen Dynamikumfang Volt 120 V 141,4 30 V 124,2 OPA 134@30 V SPL-OP@120 V + / - 15 Volt + / - 60 Volt F R B... - Seite 10 Komponenten und Schaltungen, da die Werte um ca. 12 dB besser sind. Beim Klirrfaktor ist der SPL-OP mehr als 8 dB besser als der TL071 – unter Schalldruckpegelbezug entspricht das einer Verbesserung von mehr als 130 %. Die in der Audiotechnik meistgenutzte Betriebsspannung beträgt +/- 15 V.
-
Seite 11: Phonitor-Matrix
Phonitor-Matrix Phonitor-Matrix Grundlagen des Stereo-Hörens Beim Stereo-Hören von Musik über Lautsprecher trifft der Schall des rechten Laustprechers nicht nur auf das rechte Ohr (rote Linie) – er trifft auch auf das linke Ohr (grüne Linie), wenn auch etwas später und leiser sowie nicht im vollen Frequenzumfang (das gilt auch entsprechend für den linken Laustprecher). -
Seite 12: Stereo-Hören Mit Einem „Normalen" Kopfhörerverstärker
Phonitor-Matrix Aus der zeitlichen Verzögerung (interaurale Laufzeitdifferenz) und dem Lautstärkeunterschied (interaurale Pegel- differenz), mit dem der Schall auf unsere Ohren trifft, ermittelt unser Gehirn die Richtung aus der der Schall kommt. Stereo-Hören mit einem „normalen“ Kopfhörerverstärker Beim Stereo-Hören von Musik mit einem „normalen“ Kopfhörerverstärker hört das rechte Ohr exakt nur das rechte Signal (rote Linie) und das linke Ohr exakt nur das linke Signal (grüne Linie). -
Seite 13: Wie Funktioniert Die Phonitor-Matrix
Phonitor-Matrix Wie funktioniert die Phonitor-Matrix? Einfach gesagt erzeugt die Phonitor-Matrix eine Lautsprecherwiedergabe über Kopfhörer, indem das linke und rechte Signal jeweils zeitverzögert (Laufzeitdifferenz) und abgeschwächt (Pegeldifferenz) der gegenüberliegenden Seite beigemischt werden. Da die Laufzeit- und Pegeldifferenzen so gewählt sind wie bei einer ech- ten Lautsprecheraufstellung, kann das Gehirn die Richtung, aus der der Schall kommt, korrekt ermitteln. -
Seite 14: Angle
Phonitor-Matrix Im Detail Über analoge Filternetzwerke, die unterschiedliche Laufzeit- und Pegeldifferenzen erzeugen, wird im Phonitor se die Lautsprecherwiedergabe in einer Winkel-Aufstellungen (Angle-Parameter 30°) und zwei Crossfeed-Voreinstel- lungen reproduziert. Angle Der Phonitor se hat eine feste Angle-Einstellung von 30°. Sie ist direkt vergleichbar mit dem Standard-Aufstellwinkel eines Lautsprecherpaares. -
Seite 15: Crossfeed
Phonitor-Matrix Crossfeed Der Crossfeed-Wert bestimmt die interaurale Pegeldifferenz und ist vergleichbar mit dem Einfluss verschiedener Raumgrößen und deren Reflexions- und Absorptionseigenschaften. Frequenzabhängige Pegeldifferenz bei Crossfeed C1 und 30° Angle Frequenzabhängige Laufzeitdifferenz bei Crossfeed C1 und 30° Angle bezogen auf den rechten Kanal (rot = rechtes Signal, grün = linkes Signal) bezogen auf den rechten Kanal (rot = rechtes Signal, grün = linkes Signal) µs Da der Schall vom Kopf nicht-linear reflektiert und absorbiert wird, nimmt die Phonitor-Matrix die Pegel- und Lauf-... -
Seite 16: Phonitor-Matrix-Presets
Phonitor-Matrix Phonitor-Matrix-Presets Phonitor se Der Phonitor se besitzt zwei fest voreingestelle Presets und werden mit dem Schalter INPUT CROSSFEED Digital CROSSFEED C1/Off/C2 (3) ausgewählt. Der Angle-Parameter beträgt fest 30°. Als Cross- Digital Coax feed-Parameter kann C1 oder C2 gewählt werden. Analog... -
Seite 17: Quellenwahl
An den Phonitor se können Sie bis zu vier Audio-Geräte anschließen. Analogen Quellen schließen Sie am vergoldeten Cinch-Eingang (10) Phonitor se Wenn Ihr Phonitor se mit dem optionalen DA-Konverter ausgestattet ist, können Sie zusätzlich drei digitale Audio-Quellen anschließen – Coax, USB, Optic (11). -
Seite 18: Kopfhörerausgang
Kopfhörerausgang Kopfhörerausgang Kopfhörerausgang (2) bietet eine Ausgangsleistung bis zu 2 x 5 Watt. Damit können auch sehr leistungshung- rige Kopfhörer wie Magnetostaten oder Elektrostaten mühelos angetrieben werden. Bitte beachten Sie folgende Hinweise, um eine gleichbleibende Klangqualität und eine lange Lebenszeit der Kopfhörer-Endstufe zu garantieren: •... -
Seite 19: Dip-Schalter
DIP-Schalter DIP-Schalter Mit den DIP-Schalter (12) auf dem Gehäuseboden lässt sich eine Pegelanhebung vornehmen: Pegelanhebung Kopfhörerausgang Mit dem DIP-Schalter 1 können Sie eine Pegelanhebung für den Kopfhörerausgang vornehmen, um leistungshung- rige Kopfhörer besser zu speisen. DIP-Schalter 1: ON = Der Kopfhörerausgang wird um +12 dB angehoben. DIP-Schalter 2: n/a F R B... -
Seite 20: Technische Daten
Technische Daten Technische Daten Eingänge Cinch-Eingang • unsymmetrisch • Impedanz: 20k Ohm • Max. Eingangspegel: +32,5 dBu Digitale Eingänge (optional DAC 768xs) / Abtastraten • Koaxial SPDIF (RCA) – Abtastraten PCM (kHz): 44.1, 48 , 88.2, 96, 176.4, 192 • Optisch TOSLINK (F06) –... -
Seite 21: Ausgang
Technische Daten Ausgang Standard-Kopfhörerausgang Warnung: Schließen Sie niemals Mono-Klinkenstecker an die frontseitige Stereo-Klinkenbuchse an und achten Sie darauf, dass der Stecker vollständig versenkt ist. Andernfalls kann ein Kurzschluss die Zer- störung der Endstufen nach sich ziehen! • 6,35 mm-Stereo-Klinkenbuchse • Pinbelegung: Spitze = links, Ring = rechts, Schaft = GND •... -
Seite 22: Interne Stromversorgung
Technische Daten Interne Stromversorgung • Betriebsspannung für analoge Audio-Elektronik: +/- 60 V • Betriebsspannung für Relais und LEDs: +12 V • Betriebsspannungen für optionalen DAC768xs: + 7 V und + 3,3 V (optional) Netzteil • Netzspannung (schaltbar): 230 V AC / 50Hz oder 115 V AC / 60Hz •... -
Seite 23: Wichtige Hinweise
Produktes durch die SPL electronics GmbH. Konstruktion und Schaltungstechnik unterliegen ständi- ger Weiterent wicklung und Verbesserung. Technische Änderungen bleiben vorbehalten. © 2020 SPL electronics GmbH. Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte, technische Änderun- gen und Druckfehler vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektro- nisches Medium oder in maschinell lesbare Form im Ganzen oder in Teilen ist nur mit ausdrücklicher schriftlicher...
