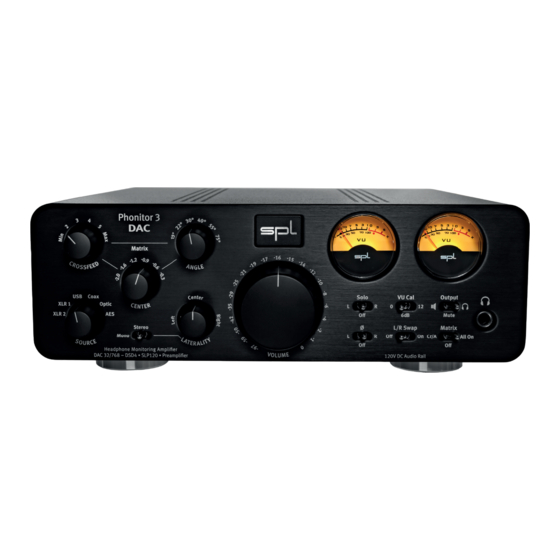

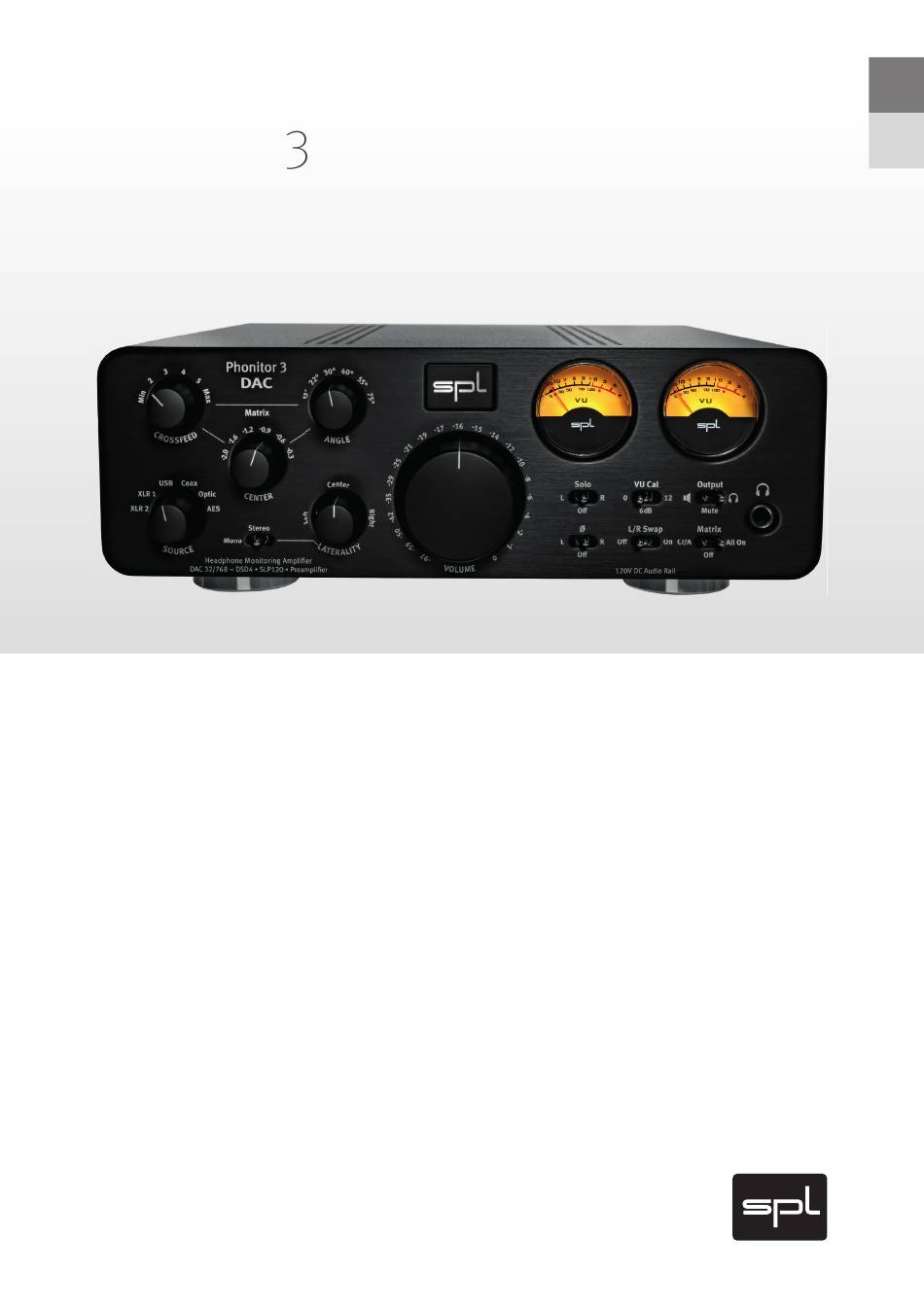

- Seite 1 Phonitor DAC Headphone amplifi er, monitoring controller and DAC with 120V technologie Manual More information: spl.audio...
-
Seite 2: Getting Started
(see specifications on page 8.) The power switch on the back of the Phonitor 3 DAC must be in the off position. (Off = O / On = I). -
Seite 3: Source Selection
Phonitor 3 DAC – Manual Source selection Use the Source switch to select an analog or digital input source. Phonitor Matrix settings With the Matrix switch you can activate the Phonitor Matrix – with the Center function (All) or without (Cr/A). In the Off position, the Phonitor Matrix is deactivated. - Seite 4 Phonitor 3 DAC – Manual Center When activated (Matrix switch = All) you control the intensity of the center signal with the Center switch. If the stereo width is narrowed through changes in Crossfeed and Angle (so as to correspond to your actual loudspeaker setup), the phantom center may likely sound too intense while mixing on head- phones.
- Seite 5 DAW to switch channels. before you can judge whether the sample matches the image. With the L/R Swap function, this is no longer necessary. You can now adjust the direction of movement on the Phonitor 3 DAC while pre-listening the sample library. Output selection The Output switch allows you to route the selected source signal to the desired output –...
- Seite 6 Phonitor 3 DAC – Manual VU Meters The VU meters display the input levels for the selected source. The meter indicates levels from -20 dB to +5 dB. 0 dB corresponds to +4 dBu. The ballistics of the VU meters guarantee an optimal visual perception.
-
Seite 7: Dip Switch
Phonitor 3 DAC – Manual DIP switch With the DIP switches on the rear of the device, the following basic settings can be chosen: DIP switch 1: ON = Headphone output is increased by +12 dB. DIP switch 2: ON = Preamp Out with Phonitor Matrix The Phonitor Matrix is activated for the XLR outputs Preamp Out. - Seite 8 Phonitor 3 DAC – Manual Specifications Analog inputs & outputs; XLR (balanced) Maximaler Ein- und Ausgangspegel 32.5 dBu Input impedance (XLR) 22 kΩ Output impedance (XLR) 75 kΩ Common mode rejection (1 kHz) -82 dB Frequency range 10 Hz – 100 kHz THD + N (0 dBu, 1 kHz) 0.0009 %...
- Seite 9 Phonitor 3 DAC – Manual Internal Linear Power Supply with Shielded Toroidal Transformer Operating voltage for analog audio +/- 60 V Operating voltage for relays and LEDs + 12 V Mains Power Supply Mains voltage (selectable, see fuse chamber) 230 V AC / 50; 115 V AC / 60 Hz Fuse for 230 V T 0.5 A...
- Seite 10 Phonitor 3 DAC – Manual ANALOG DIGITAL...
-
Seite 11: Security Advices
Phonitor 3 DAC – Manual Security Advices Lightning Before thunderstorms or other severe weather, discon- nect the device from the mains socket outlet; do not Before starting up the device: do this during a storm in order to avoid life threatening •... - Seite 12 Other connections can lead to health respective companies. risks and damage the equipment. SPL and the SPL Logo are registered trademarks of SPL electronics GmbH. Handling SPL cannot be held responsible for damage caused by...
- Seite 13 Phonitor DAC Kopfh örerverstärker, Monitor-Controller und DAC mit 120V-Technologie Bedienungsanleitung Weitere Informationen: spl.audio...
-
Seite 14: Einschalten
Digitale Audiokabel nicht im Lieferumfang enthalten. Für den Betrieb an Windows®-Computern laden Sie bitte den aktuellen Treiber von spl.audio auf der Produktseite und installieren ihn. Da der USB-Anschluss Apple Class 2-konform ist, benötigen Macs, iPhones und iPads keine zusätzlichen Treiber. -
Seite 15: Phonitor-Matrix-Einstellungen
Phonitor 3 DAC – Manual Quellenwahl Wählen Sie mit dem Source-Schalter eine analoge oder digitale Eingangsquelle. Phonitor-Matrix-Einstellungen Mit dem Matrix-Schalter können Sie die Phonitor-Matrix aktivieren – inklusive Center-Funktion (All) oder ohne (Cr/A). In der Off-Position ist die Phonitor-Matrix deaktiviert. Die Phonitor-Matrix erzeugt eine lautsprechergleiche Wiedergabe über Kopfhörer, indem das linke und rechte Signal jeweils zeitverzögert (Laufzeitdifferenz) und abgeschwächt... - Seite 16 Phonitor 3 DAC – Manual Center Wenn die Center-Funktion aktiviert ist (Maxtrix-Schalter = All), dämpfen Sie mit dem Center-Schalter die Intensität des Mitten- signals. Wenn Sie durch Crossfeed- und Angle-Bearbeitung die Basisbreite verengen, damit sie der Lautsprecherwiedergabe entspricht, kann die Phantom-Mitte beim Mischen unter Kopf- hörer zu intensiv ausfallen.
-
Seite 17: Ausgangswahl
Kanäle zu tauschen bevor beurteilt werden kann, ob das Sample zum Bild passt. Mit der Funktion L/R Swap ist das nicht mehr nötig. Man kann jetzt schon beim Vorhören in der Sample-Bibliothek die Bewegungsrichtung am Phonitor 3 DAC anpassen. Ausgangswahl Mit dem Output-Schalter können sie das gewählte Quellensi-... - Seite 18 Phonitor 3 DAC – Manual VU-Meter Die VU-Meter (VU = engl. Volume Unit, Lautstärkeeinheit) zeigen die Eingangspegel für die gewählten Quellen an. Der Anzeigenbereich reicht von –20 dB bis +5 dB. 0 dB entspricht +4 dBu. Dank einer optimalen Ballistik ist eine ausgewogene optische Wahrnehmung des Audosignals gewährleistet.
-
Seite 19: Dip-Schalter
Phonitor 3 DAC – Manual DIP-Schalter Mit den DIP-Schaltern auf der Geräterückseite lassen sich folgende Grundeinstellungen vornehmen: DIP-Schalter 1: ON = Der Kopfhörerausgang wird um +12 dB angehoben. DIP-Schalter 2: ON = Preamp Out mit Phonitor-Matrix Die Phonitor-Matrix wird für die XLR-Ausgänge Preamp Out aktiviert. -
Seite 20: Technische Daten
Phonitor 3 DAC – Manual Technische Daten Analoge Ein- und Ausgänge; XLR (symmetrisch) Maximaler Ein- und Ausgangspegel 32,5 dBu Eingangsimpedanz (XLR) 22 kΩ Ausgangsimpedanz (XLR) 75 kΩ Gleichtaktunterdrückung (1 kHz) -82 dB Frequenzgang (-3 dB) 10 Hz – 100 kHz THD + N (0 dBu, 10 Hz –... - Seite 21 Phonitor 3 DAC – Manual Interne Stromversorgung; Linear-Netzteil mit geschirmtem Ringkerntransformator Betriebsspannung für analoge Audio-Elektronik +/- 60 V Betriebsspannung für Relais und LEDs + 12 V Netzteil Netzspannung (wählbar, siehe Sicherungskammer) 230 V AC / 50; 115 V AC / 60 Hz Sicherung für 230 V...
- Seite 22 Phonitor 3 DAC – Manual ANALOG DIGITAL © 2023 SPL electronics GmbH | spl.audio...
-
Seite 23: Sicherheitshinweise
Phonitor 3 DAC – Manual Sicherheitshinweise Sicherheitshinweise ziehen Sie das Netzkabel aus der Steckdose. Lassen Sie das Gerät anschließend von einer qualifizierten Fach- kraft überprüfen. Schließen Sie den Netzstecker niemals mit nassen Vor der Inbetriebnahme des Gerätes: Händen an oder ziehen Sie ihn heraus. - Seite 24 Bevor Sie das Gerät an andere elektronische Kompo- der SPL electronics GmbH. nenten anschließen, schalten Sie alle Geräte aus. Stellen SPL haftet nicht für Schäden, die auf eine nicht Sie zunächst alle Lautstärkeregler an den Geräten auf ordnungsgemäße Bedienung oder Änderungen am Minimum, bevor Sie die Geräte ein- oder ausschalten.
