Durchführung Der Iontophorese - Chattanooga Intelect Neo 6001 Bedienungs- Und Installationsanleitung

Intelect® Neo Clinical Therapiesystem
DURCHFÜHRUNG DER IONTOPHORESE
1 . Bereiten Sie den Patienten und das System auf die
Iontophorese vor . Zur Auswahl der Elektroden, Vorbereitung
des Patienten und zum Anschluss der Elektroden, siehe
Abschnitt VORBEREITUNG DES PATIENTEN auf Seite 41 .
2 . Wählen Sie über den Startbildschirm das Symbol
„Electrotherapy" (Elektrotherapie) aus .
3 . Wählen Sie das Symbol „Iontophoresis" (Iontophorese) aus .

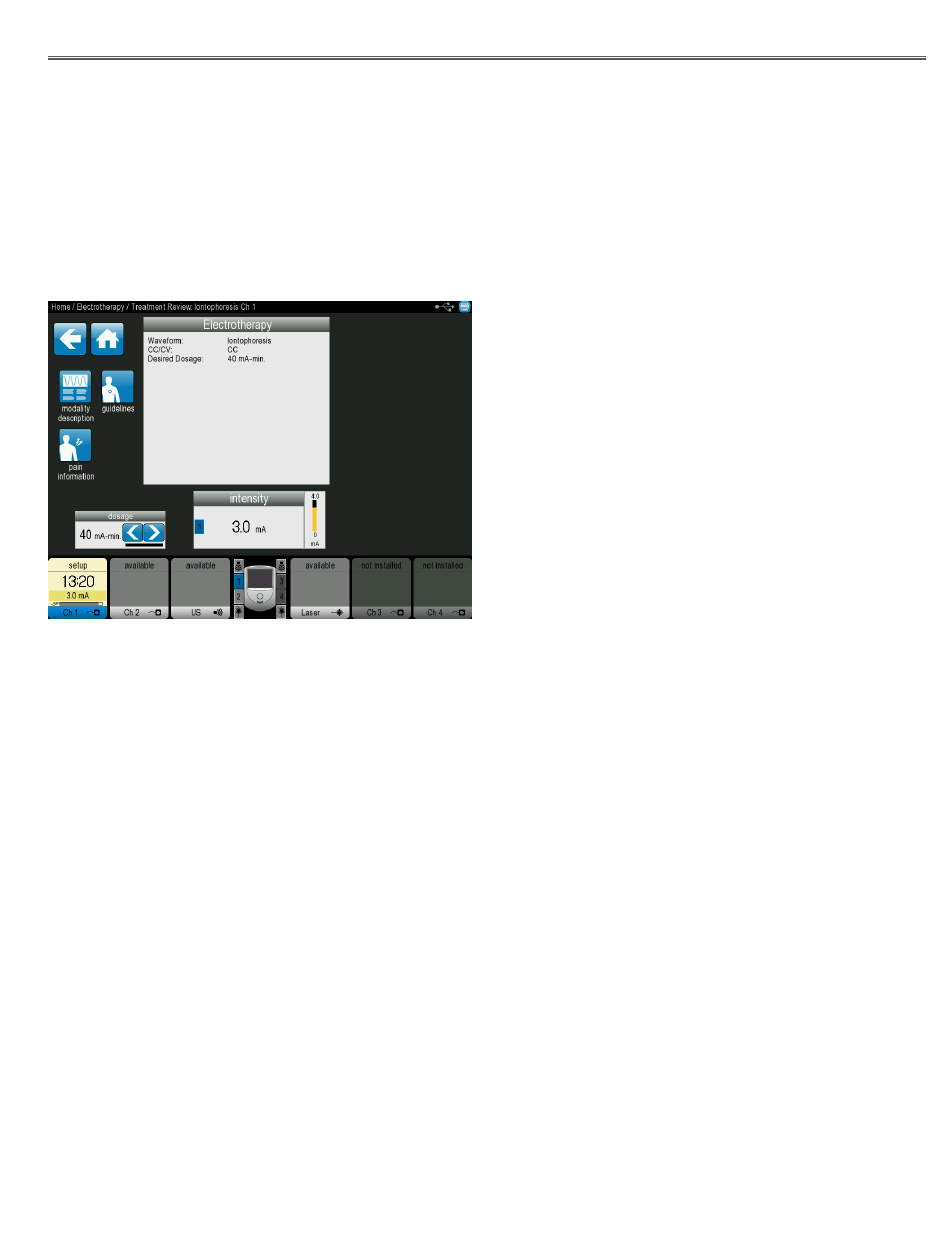

Der Bildschirm wird angezeigt:
• Um Erklärungen zur Iontophorese zu erhalten, wählen
Sie das Symbol „Modality Description" (Beschr . Betr .
modus) aus . Klicken Sie auf die Symbole „Auf" und „Ab",
um sich zusätzlichen Text anzeigen zu lassen . Drücken
Sie auf den Zurück-Pfeil, um zum vorherigen Bildschirm
zurückzukehren oder auf das Symbol „Home", um zum
Startbildschirm zurückzukehren .
• Um sich die am häufigsten verwendete
Elektrodenplatzierung für die ausgewählte Wellenform
anzeigen zu lassen, wählen Sie das Symbol „Guidelines"
(Richtlinien) aus . Ein Bild wird angezeigt und Sie werden
aufgefordert, die Körperpartie auszuwählen, die Sie
behandeln möchten . Drücken Sie auf das Symbol „Ab", um
durch den Text zu blättern . Drücken Sie auf das Symbol
„Zurück", um zum vorherigen Bildschirm zurückzukehren
oder auf das Symbol „Home", um zum Startbildschirm
zurückzukehren .
• Um Schmerzinformationen für die Behandlung
einzugeben, wählen Sie das Symbol „Pain Information"
(Schmerzinformationen) aus . In dieser Bildschirmansicht
können Sie folgende Einstellungen vornehmen:
- Planen Sie die Elektrodenplatzierung, indem Sie
die Elektroden in die betreffenden Körperregionen
ziehen und entweder vorne, hinten, links oder rechts
auswählen .
GERÄTEBENUTZEROBERFLÄCHE
- Geben Sie an, welche Körperregionen von den
Schmerzen betroffen sind, indem Sie die betreffenden
Körperregionen aus der Liste auswählen .
- Bearbeiten Sie Informationen zur Schmerzskala, indem
Sie auf das Symbol „Edit Pain Scale" (Schmerzskala
bearbeiten) drücken . Drücken Sie auf den Aufwärts-
und Abwärtspfeil, bis der Schmerz richtig eingestuft ist .
Drücken Sie auf den Zurück-Pfeil, um zum vorherigen
Bildschirm zurückzukehren, oder auf das Symbol
„Home", um zum Startbildschirm zurückzukehren .
4 . Verwenden Sie die Intensitätsauswahl, um die Intensität der
Therapie auszuwählen:
• Im Uhrzeigersinn – Erhöht die Intensität
• Gegen den Uhrzeigersinn – Verringert die Intensität
5 . Drücken Sie auf die Taste „Start", um mit einer Behandlung
zu beginnen, auf die Taste „Pause" (Anhalten), um eine
Behandlung anzuhalten, und auf die Taste „Stop" (Stopp), um
eine Behandlung zu beenden .
6 . Wenn die Behandlung abgeschlossen ist, wird der Bildschirm
„Treatment Summary" (Zusammenfassung der Behandlung)
mit folgenden Optionen angezeigt:
• Speichern Sie die Therapieinformationen auf einem USB-
Flashlaufwerk, indem Sie das USB-Laufwerk in das Gerät
einführen und auf das Symbol „Save to USB Flash Drive
icon" (Auf USB-Flashlaufwerk speichern) drücken .
• Speichern Sie das Behandlungsprotokoll, indem Sie auf
das Symbol „Save Protocol" (Protokoll speichern) drücken .
Anweisungen zum Speichern von benutzerdefinierten
Einstellungen finden Sie im Abschnitt BENUTZERDEF .
PROTOKOLLE auf Seite 67 .
59
