Intelect® Neo Clinical Therapiesystem

BEDIENERSCHNITTSTELLE

Die Bedienerschnittstelle des Intelect® Neo Clinical
Therapiesystems enthält alle Funktionen und Steuerungen, die
für den Zugriff auf alle Bedienerhilfsprogramme, -modalitäten
und -parameter für Veränderungen und die Systemeinrichtung
notwendig sind .

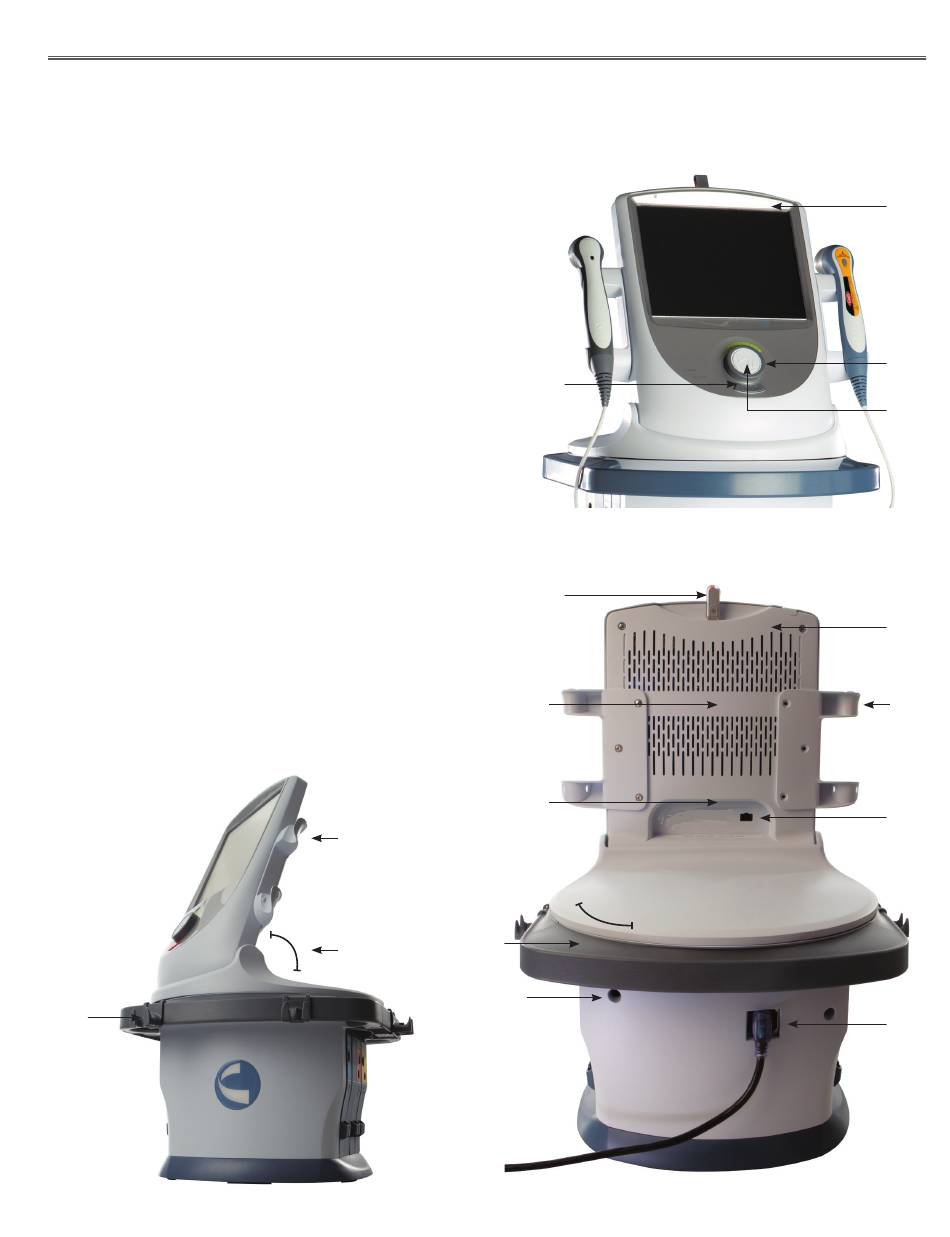

1 . Farbdisplay
2 . Intensitätsdrehknopf (grauer Außenring)
3 . Taste „Starten/Anhalten"
4 . Stopp-Taste
5 . EIN-/AUS-Schalter
6 . Halter des Ultraschallapplikators, auf der linken und rechten
Seite
7 . Halter des Laserapplikators, auf der linken und rechten Seite
8 . Anschluss für die Patientenfernbedienung/den Laser-Aus-
Schalter
9 . Netzsteckerkabel
10 . Rückseite des Bedienfelds
11 . Serien-Kennzeichnung
12 . Anschluss des USB-Flashlaufwerks (Flashlaufwerk nicht im
Lieferumfang enthalten)
13 . Neigbarer Bildschirm
14 . Drehtischfunktion
15 . Port und Symbol der Laserschranke
16 . Zuleitungskabelhalter
Seitenhalter
16
6,7
13
45
º
Bedienelemente auf der Vorderseite
4
Rückseite des Bedienfelds
12
11
10
90
º
14
15
13
GERÄTEBESCHREIBUNG
1
2
3
5
6,7
8
9
