Intelect® Neo Clinical Therapiesystem

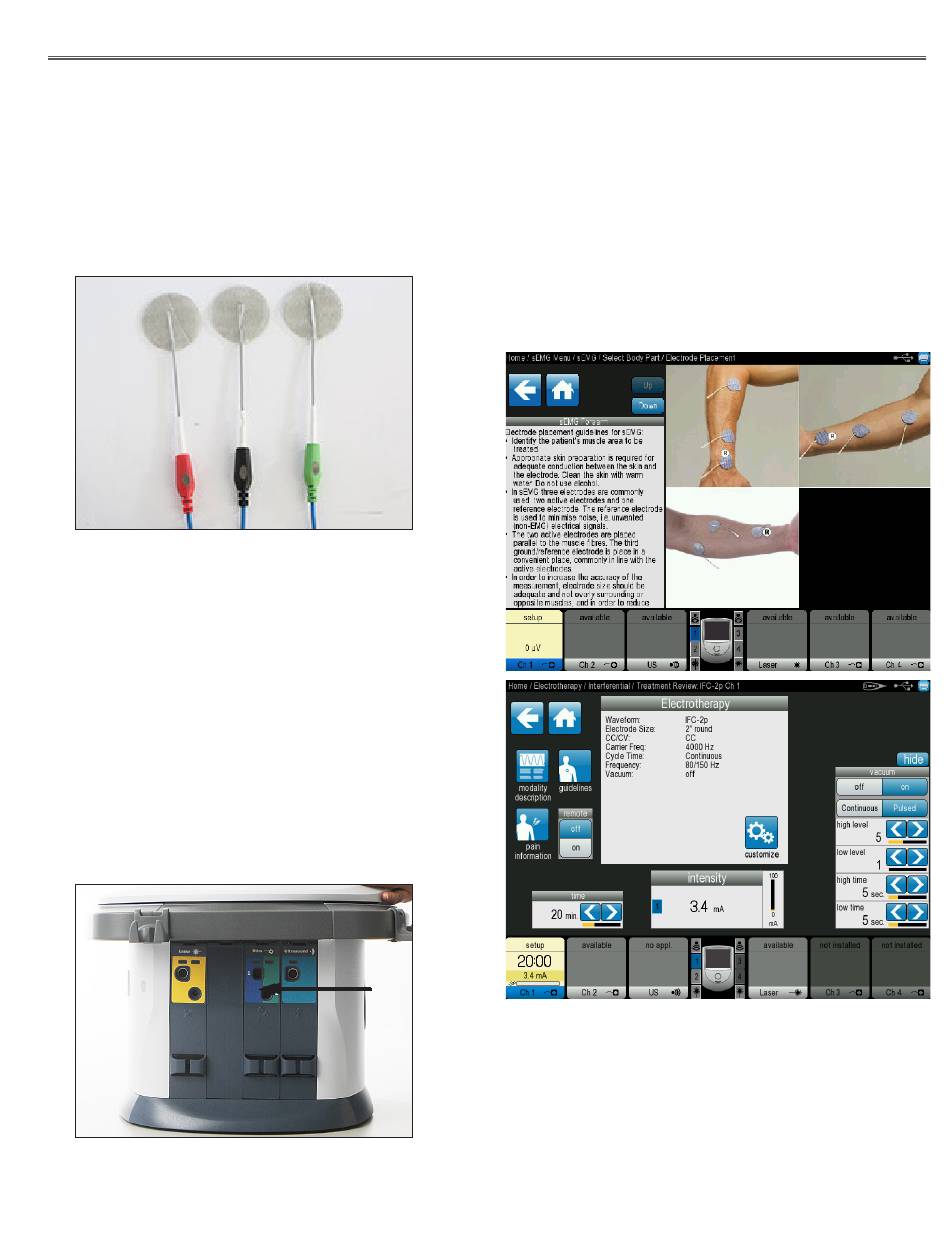

VORBEREITUNG DES PATIENTEN AUF sEMG UND
STIM .
Installieren Sie die DURA-STICK® Elektroden
1 . Verbinden Sie eine DURA-STICK® 2-Zoll-Elektrode (5 cm) für
den Einmalgebrauch mit jedem Anschluss . Diese Elektroden
sind für die Verwendung mit DJO-Geräten vorgesehen und
ermöglichen ein präzises Messen der sEMG-Aktivität, wie
unten dargestellt . Aktiver Anschluss (rot), aktiver Anschluss
(schwarz), Referenzanschluss (grün) .
2 . Entfernen Sie die Schutzfolie auf den Elektroden erst, wenn
der Behandlungsbereich vorbereitet ist .
Elektrodenplatzierung nach Körperregion
1 . Wählen Sie über den Startbildschirm das Symbol „sEMG" aus .
2 . Wählen Sie eine der folgenden Modalitäten aus:
• sEMG (K . 1)
• sEMG (K . 2)
• sEMG (K . 1 + 2)
• sEMG + Stim VMS
• sEMG + Stim Sym Biph
Schließen Sie die sEMG-Anschlusskabel an .
1 . Schließen Sie über die ausgewählte Modalität die sEMG-
Anschlusskabel an den/die für die Verwendung gewünschten
Kanal/Kanäle an .
2 . Wählen Sie „Customize" (Anpassen) aus .
3 . Wählen Sie „Electrode Placement" (Elektrodenplatzierung)
4 . Tippen Sie auf die Körperpartie, die Sie behandeln möchten .
5 . Zeigen Sie die Elektrodenplatzierung(en) für die gewünschte
Schließen
6 . Tippen Sie auf das Zurück-Pfeil-Symbol, um zum
Sie die
EMG-
s
Anschluss-
7 . Untersuchen Sie die Haut auf Wunden .
kabel an .
45
VORBEREITUNG DES PATIENTEN
aus, um die Elektrodenplatzierung entsprechend der
Körperregion anzuzeigen .
Körperregion an und tippen Sie auf die Symbole „Up"
(Auf) und „Down" (Ab), um im Text, in dem spezifische
Elektrodenplatzierung und typische Probleme der Region
erläutert werden, nach oben oder nach unten zu scrollen .
gewünschten Bildschirm zurückzukehren .
