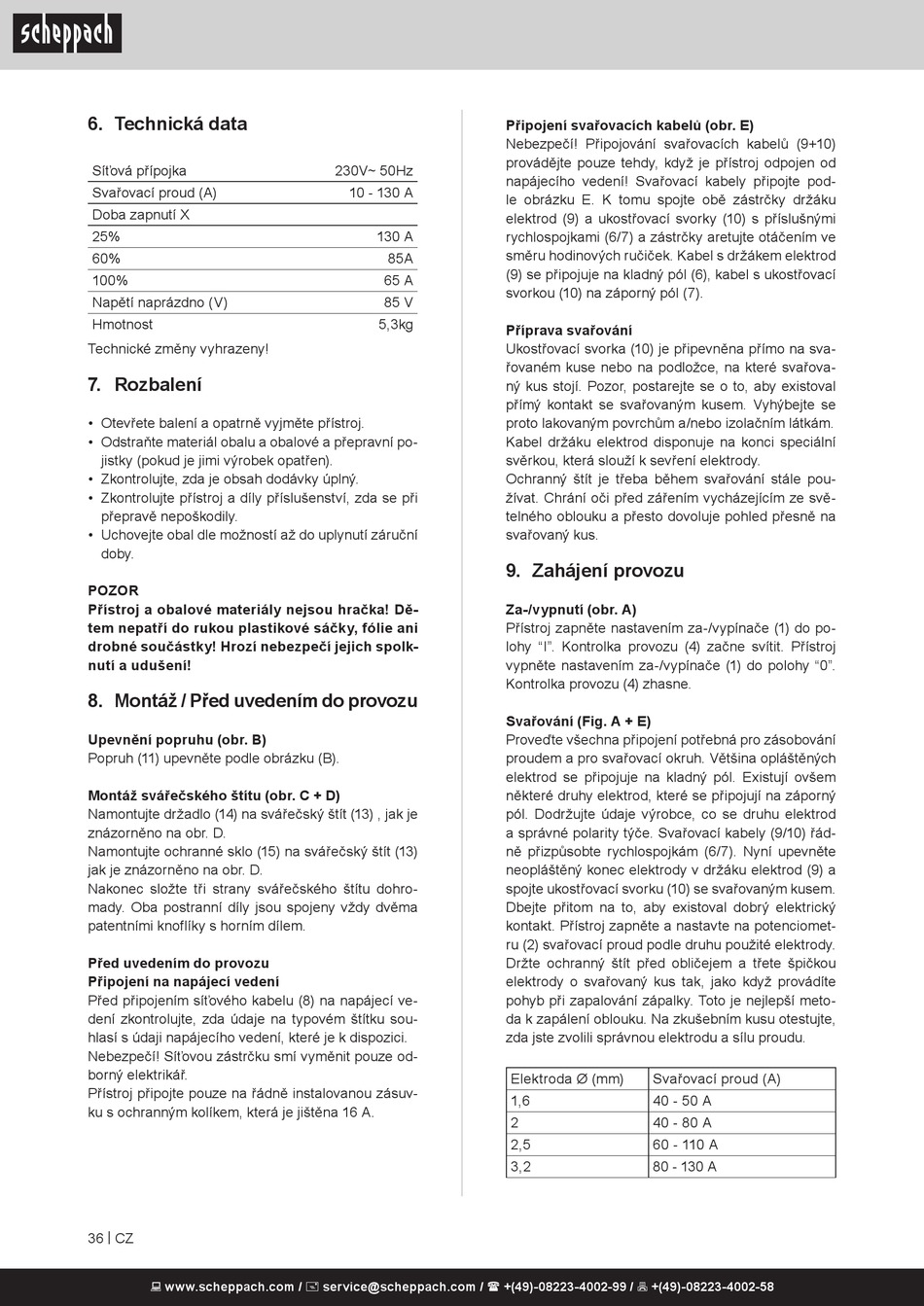

6. Technická data
Síťová přípojka
Svařovací proud (A)
Doba zapnutí X
25%
60%
100%
Napětí naprázdno (V)
Hmotnost
Technické změny vyhrazeny!
7. Rozbalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
POZOR
Přístroj a obalové materiály nejsou hračka! Dě-
tem nepatří do rukou plastikové sáčky, fólie ani
drobné součástky! Hrozí nebezpečí jejich spolk-
nutí a udušení!
8. Montáž / Před uvedením do provozu
Upevnění popruhu (obr. B)
Popruh (11) upevněte podle obrázku (B).
Montáž svářečského štítu (obr. C + D)
Namontujte držadlo (14) na svářečský štít (13) , jak je
znázorněno na obr. D.
Namontujte ochranné sklo (15) na svářečský štít (13)
jak je znázorněno na obr. D.
Nakonec složte tři strany svářečského štítu dohro-
mady. Oba postranní díly jsou spojeny vždy dvěma
patentními knoflíky s horním dílem.
Před uvedením do provozu
Připojení na napájecí vedení
Před připojením síťového kabelu (8) na napájecí ve-
dení zkontrolujte, zda údaje na typovém štítku sou-
hlasí s údaji napájecího vedení, které je k dispozici.
Nebezpečí! Síťovou zástrčku smí vyměnit pouze od-
borný elektrikář.
Přístroj připojte pouze na řádně instalovanou zásuv-
ku s ochranným kolíkem, která je jištěna 16 A.
36 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Připojení svařovacích kabelů (obr. E)
Nebezpečí! Připojování svařovacích kabelů (9+10)
provádějte pouze tehdy, když je přístroj odpojen od
230V~ 50Hz
napájecího vedení! Svařovací kabely připojte pod-
10 - 130 A
le obrázku E. K tomu spojte obě zástrčky držáku
elektrod (9) a ukostřovací svorky (10) s příslušnými
130 A rychlospojkami (6/7) a zástrčky aretujte otáčením ve
směru hodinových ručiček. Kabel s držákem elektrod
85A
(9) se připojuje na kladný pól (6), kabel s ukostřovací
65 A
svorkou (10) na záporný pól (7).
85 V
5,3kg
Příprava svařování
Ukostřovací svorka (10) je připevněna přímo na sva-
řovaném kuse nebo na podložce, na které svařova-
ný kus stojí. Pozor, postarejte se o to, aby existoval
přímý kontakt se svařovaným kusem. Vyhýbejte se
proto lakovaným povrchům a/nebo izolačním látkám.
Kabel držáku elektrod disponuje na konci speciální
svěrkou, která slouží k sevření elektrody.
Ochranný štít je třeba během svařování stále pou-
žívat. Chrání oči před zářením vycházejícím ze svě-
telného oblouku a přesto dovoluje pohled přesně na
svařovaný kus.
9. Zahájení provozu
Za-/vypnutí (obr. A)
Přístroj zapněte nastavením za-/vypínače (1) do po-
lohy "I". Kontrolka provozu (4) začne svítit. Přístroj
vypněte nastavením za-/vypínače (1) do polohy "0".
Kontrolka provozu (4) zhasne.
Svařování (Fig. A + E)
Proveďte všechna připojení potřebná pro zásobování
proudem a pro svařovací okruh. Většina opláštěných
elektrod se připojuje na kladný pól. Existují ovšem
některé druhy elektrod, které se připojují na záporný
pól. Dodržujte údaje výrobce, co se druhu elektrod
a správné polarity týče. Svařovací kabely (9/10) řád-
ně přizpůsobte rychlospojkám (6/7). Nyní upevněte
neopláštěný konec elektrody v držáku elektrod (9) a
spojte ukostřovací svorku (10) se svařovaným kusem.
Dbejte přitom na to, aby existoval dobrý elektrický
kontakt. Přístroj zapněte a nastavte na potenciomet-
ru (2) svařovací proud podle druhu použité elektrody.
Držte ochranný štít před obličejem a třete špičkou
elektrody o svařovaný kus tak, jako když provádíte
pohyb při zapalování zápalky. Toto je nejlepší meto-
da k zapálení oblouku. Na zkušebním kusu otestujte,
zda jste zvolili správnou elektrodu a sílu proudu.
Elektroda Ø (mm) Svařovací proud (A)
1,6 40 - 50 A
2 40 - 80 A
2,5 60 - 110 A
3,2 80 - 130 A
