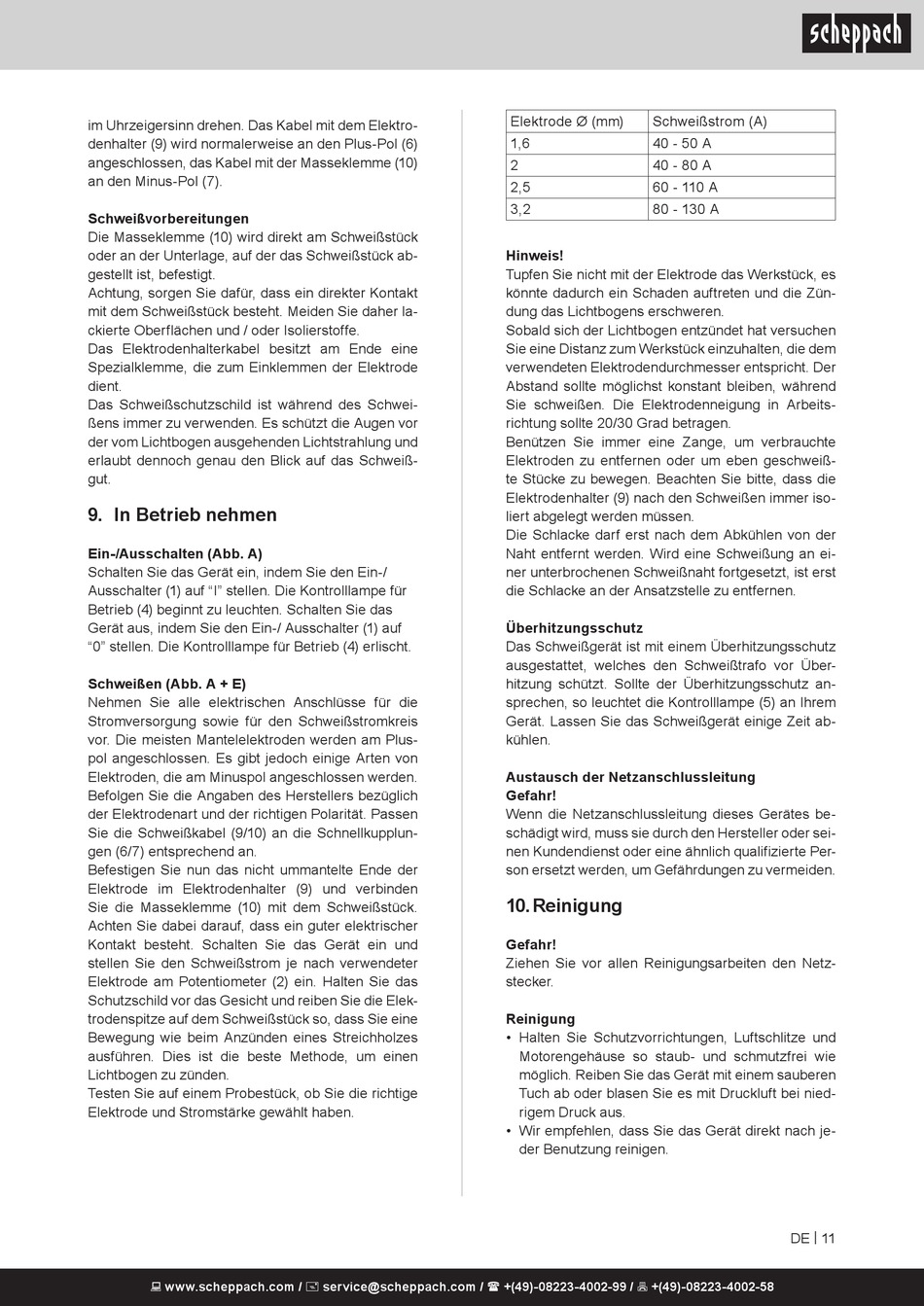

im Uhrzeigersinn drehen. Das Kabel mit dem Elektro-
denhalter (9) wird normalerweise an den Plus-Pol (6)
angeschlossen, das Kabel mit der Masseklemme (10)
an den Minus-Pol (7).
Schweißvorbereitungen
Die Masseklemme (10) wird direkt am Schweißstück
oder an der Unterlage, auf der das Schweißstück ab-
gestellt ist, befestigt.
Achtung, sorgen Sie dafür, dass ein direkter Kontakt
mit dem Schweißstück besteht. Meiden Sie daher la-
ckierte Oberflächen und / oder Isolierstoffe.
Das Elektrodenhalterkabel besitzt am Ende eine
Spezialklemme, die zum Einklemmen der Elektrode
dient.
Das Schweißschutzschild ist während des Schwei-
ßens immer zu verwenden. Es schützt die Augen vor
der vom Lichtbogen ausgehenden Lichtstrahlung und
erlaubt dennoch genau den Blick auf das Schweiß-
gut.

9. In Betrieb nehmen

Ein-/Ausschalten (Abb. A)
Schalten Sie das Gerät ein, indem Sie den Ein-/
Ausschalter (1) auf "I" stellen. Die Kontrolllampe für
Betrieb (4) beginnt zu leuchten. Schalten Sie das
Gerät aus, indem Sie den Ein-/ Ausschalter (1) auf
"0" stellen. Die Kontrolllampe für Betrieb (4) erlischt.
Schweißen (Abb. A + E)
Nehmen Sie alle elektrischen Anschlüsse für die
Stromversorgung sowie für den Schweißstromkreis
vor. Die meisten Mantelelektroden werden am Plus-
pol angeschlossen. Es gibt jedoch einige Arten von
Elektroden, die am Minuspol angeschlossen werden.
Befolgen Sie die Angaben des Herstellers bezüglich
der Elektrodenart und der richtigen Polarität. Passen
Sie die Schweißkabel (9/10) an die Schnellkupplun-
gen (6/7) entsprechend an.
Befestigen Sie nun das nicht ummantelte Ende der
Elektrode im Elektrodenhalter (9) und verbinden
Sie die Masseklemme (10) mit dem Schweißstück.
Achten Sie dabei darauf, dass ein guter elektrischer
Kontakt besteht. Schalten Sie das Gerät ein und
stellen Sie den Schweißstrom je nach verwendeter
Elektrode am Potentiometer (2) ein. Halten Sie das
Schutzschild vor das Gesicht und reiben Sie die Elek-
trodenspitze auf dem Schweißstück so, dass Sie eine
Bewegung wie beim Anzünden eines Streichholzes
ausführen. Dies ist die beste Methode, um einen
Lichtbogen zu zünden.
Testen Sie auf einem Probestück, ob Sie die richtige
Elektrode und Stromstärke gewählt haben.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Elektrode Ø (mm) Schweißstrom (A)
1,6 40 - 50 A
2 40 - 80 A
2,5 60 - 110 A
3,2 80 - 130 A
Hinweis!
Tupfen Sie nicht mit der Elektrode das Werkstück, es
könnte dadurch ein Schaden auftreten und die Zün-
dung das Lichtbogens erschweren.
Sobald sich der Lichtbogen entzündet hat versuchen
Sie eine Distanz zum Werkstück einzuhalten, die dem
verwendeten Elektrodendurchmesser entspricht. Der
Abstand sollte möglichst konstant bleiben, während
Sie schweißen. Die Elektrodenneigung in Arbeits-
richtung sollte 20/30 Grad betragen.
Benützen Sie immer eine Zange, um verbrauchte
Elektroden zu entfernen oder um eben geschweiß-
te Stücke zu bewegen. Beachten Sie bitte, dass die
Elektrodenhalter (9) nach den Schweißen immer iso-
liert abgelegt werden müssen.
Die Schlacke darf erst nach dem Abkühlen von der
Naht entfernt werden. Wird eine Schweißung an ei-
ner unterbrochenen Schweißnaht fortgesetzt, ist erst
die Schlacke an der Ansatzstelle zu entfernen.
Überhitzungsschutz
Das Schweißgerät ist mit einem Überhitzungsschutz
ausgestattet, welches den Schweißtrafo vor Über-
hitzung schützt. Sollte der Überhitzungsschutz an-
sprechen, so leuchtet die Kontrolllampe (5) an Ihrem
Gerät. Lassen Sie das Schweißgerät einige Zeit ab-
kühlen.
Austausch der Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes be-
schädigt wird, muss sie durch den Hersteller oder sei-
nen Kundendienst oder eine ähnlich qualifizierte Per-
son ersetzt werden, um Gefährdungen zu vermeiden.

10. Reinigung

Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den Netz-
stecker.
Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem sauberen
Tuch ab oder blasen Sie es mit Druckluft bei nied-
rigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach je-
der Benutzung reinigen.
