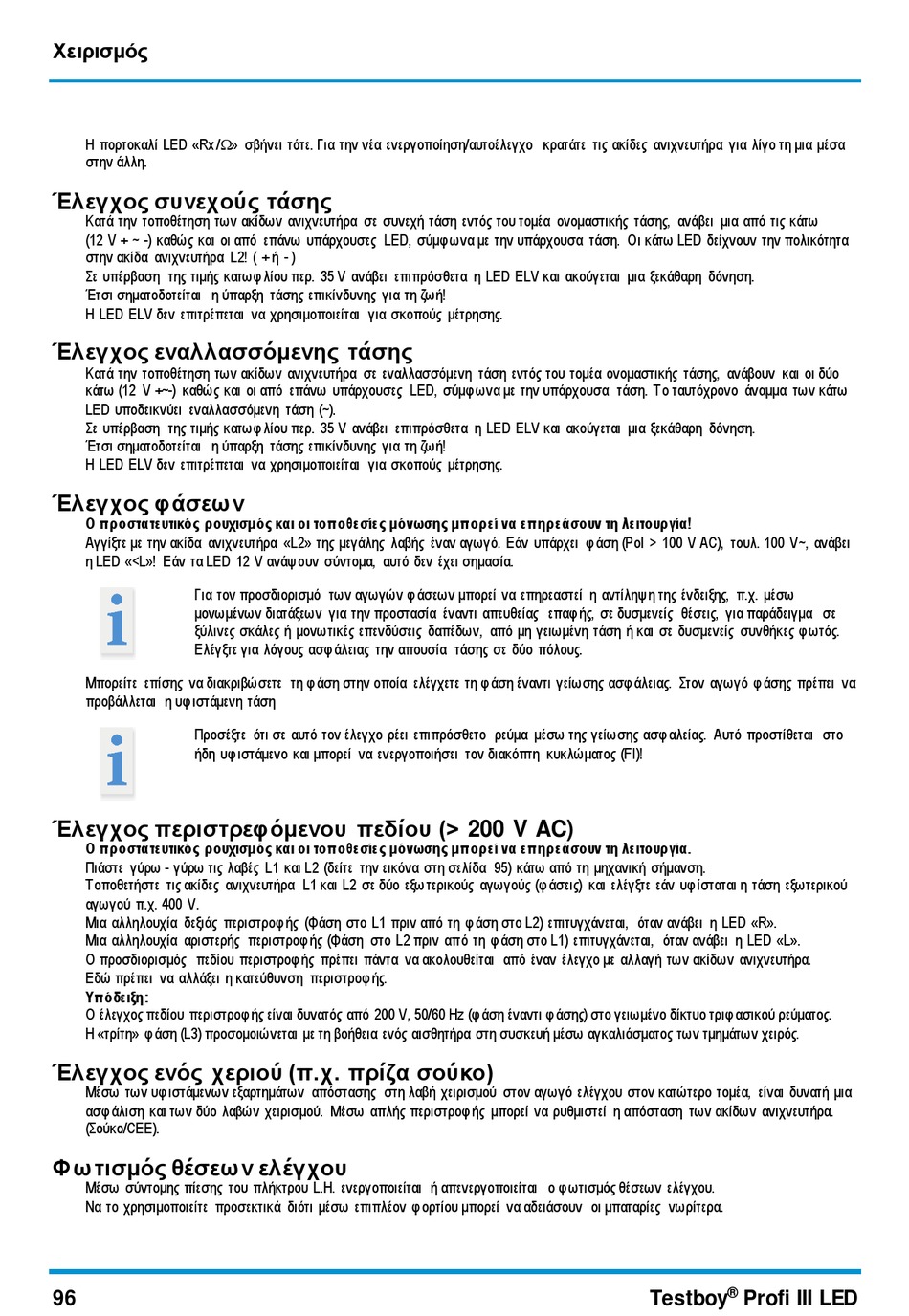

Χειρισμός
Η πορτοκαλί LED «Rx /» σβήνει τότε. Για την νέα ενεργοποίηση/αυτοέλεγχο κρατάτε τις ακίδες ανιχνευτήρα για λίγο τη μια μέσα
στην άλλη.
Έλεγχος συνεχούς τάσης
Κατά την τοποθέτηση των ακίδων ανιχνευτήρα σε συνεχή τάση εντός του τομέα ονομαστικής τάσης, ανάβει μια από τις κάτω
(12 V + ~ -) καθώς και οι από επάνω υπάρχουσες LED, σύμφ ωνα με την υπάρχουσα τάση. Οι κάτω LED δείχνουν την πολικότητα
στην ακίδα ανιχνευτήρα L2! ( + ή - )
Σε υπέρβαση της τιμής κατωφ λίου περ. 35 V ανάβει επιπρόσθετα η LED ELV και ακούγεται μια ξεκάθαρη δόνηση.
Έτσι σηματοδοτείται η ύπαρξη τάσης επικίνδυνης για τη ζωή!
Η LED ELV δεν επιτρέπεται να χρησιμοποιείται για σκοπούς μέτρησης.
Έλεγχος εναλλασσόμενης τάσης
Κατά την τοποθέτηση των ακίδων ανιχνευτήρα σε εναλλασσόμενη τάση εντός του τομέα ονομαστικής τάσης, ανάβουν και οι δύο
κάτω (12 V +~-) καθώς και οι από επάνω υπάρχουσες LED, σύμφ ωνα με την υπάρχουσα τάση. Το ταυτόχρονο άναμμα των κάτω
LED υποδεικνύει εναλλασσόμενη τάση (~).
Σε υπέρβαση της τιμής κατωφ λίου περ. 35 V ανάβει επιπρόσθετα η LED ELV και ακούγεται μια ξεκάθαρη δόνηση.
Έτσι σηματοδοτείται η ύπαρξη τάσης επικίνδυνης για τη ζωή!
Η LED ELV δεν επιτρέπεται να χρησιμοποιείται για σκοπούς μέτρησης.
Έλεγχος φάσεων
Ο προστατευτικός ρουχισμός και οι τοποθεσίες μόνωσης μπορεί να επηρεάσουν τη λειτουργία!
Αγγίξτε με την ακίδα ανιχνευτήρα «L2» της μεγάλης λαβής έναν αγωγό. Εάν υπάρχει φ άση (Pol > 100 V AC), τουλ. 100 V~, ανάβει
η LED «<L»! Εάν τα LED 12 V ανάψουν σύντομα, αυτό δεν έχει σημασία.
Για τον προσδιορισμό των αγωγών φ άσεων μπορεί να επηρεαστεί η αντίληψη της ένδειξης, π.χ. μέσω
μονωμένων διατάξεων για την προστασία έναντι απευθείας επαφ ής, σε δυσμενείς θέσεις, για παράδειγμα σε
ξύλινες σκάλες ή μονωτικές επενδύσεις δαπέδων, από μη γειωμένη τάση ή και σε δυσμενείς συνθήκες φ ωτός.
Ελέγξτε για λόγους ασφ άλειας την απουσία τάσης σε δύο πόλους.
Μπορείτε επίσης να διακριβώσετε τη φ άση στην οποία ελέγχετε τη φ άση έναντι γείωσης ασφ άλειας. Στον αγωγό φ άσης πρέπει να
προβάλλεται η υφ ιστάμενη τάση
Προσέξτε ότι σε αυτό τον έλεγχο ρέει επιπρόσθετο ρεύμα μέσω της γείωσης ασφ αλείας. Αυτό προστίθεται στο
ήδη υφ ιστάμενο και μπορεί να ενεργοποιήσει τον διακόπτη κυκλώματος (FI)!
Έλεγχος περιστρεφόμενου πεδίου (> 200 V AC)
Ο προστατευτικός ρουχισμός και οι τοποθεσίες μόνωσης μπορεί να επηρεάσουν τη λειτουργία.
Πιάστε γύρω - γύρω τις λαβές L1 και L2 (δείτε την εικόνα στη σελίδα 95) κάτω από τη μηχανική σήμανση.
Τοποθετήστε τις ακίδες ανιχνευτήρα L1 και L2 σε δύο εξω τερικούς αγωγούς (φ άσεις) και ελέγξτε εάν υφ ίσταται η τάση εξωτερικού
αγωγού π.χ. 400 V.
Μια αλληλουχία δεξιάς περιστροφ ής (Φάση στο L1 πριν από τη φ άση στο L2) επιτυγχάνεται, όταν ανάβει η LED «R».
Μια αλληλουχία αριστερής περιστροφ ής (Φάση στο L2 πριν από τη φ άση στο L1) επιτυγχάνεται, όταν ανάβει η LED «L».
Ο προσδιορισμός πεδίου περιστροφ ής πρέπει πάντα να ακολουθείται από έναν έλεγχο με αλλαγή των ακίδων ανιχνευτήρα.
Εδώ πρέπει να αλλάξει η κατεύθυνση περιστροφ ής.
Υπόδειξη:
Ο έλεγχος πεδίου περιστροφ ής είναι δυνατός από 200 V, 50/60 Hz (φ άση έναντι φ άσης) στο γειωμένο δίκτυο τριφ ασικού ρεύματος.
Η «τρίτη» φ άση (L3) προσομοιώνεται με τη βοήθεια ενός αισθητήρα στη συσκευή μέσω αγκαλιάσματος των τμημάτων χειρός.
Έλεγχος ενός χεριού (π.χ. πρίζα σούκο)
Μέσω των υφ ιστάμενων εξαρτημάτων απόστασης στη λαβή χειρισμού στον αγωγό ελέγχου στον κατώτερο τομέα, είναι δυνατή μια
ασφ άλιση και των δύο λαβών χειρισμού. Μέσω απλής περιστροφ ής μπορεί να ρυθμιστεί η απόσταση των ακίδων ανιχνευτήρα.
(Σούκο/CEE).
Φ ωτισμός θέσεων ελέγχου
Μέσω σύντομης πίεσης του πλήκτρου L.H. ενεργοποιείται ή απενεργοποιείται ο φ ωτισμός θέσεων ελέγχου.
Να το χρησιμοποιείτε προσεκτικά διότι μέσω επιπλέον φ ορτίου μπορεί να αδειάσουν οι μπαταρίες νωρίτερα.
