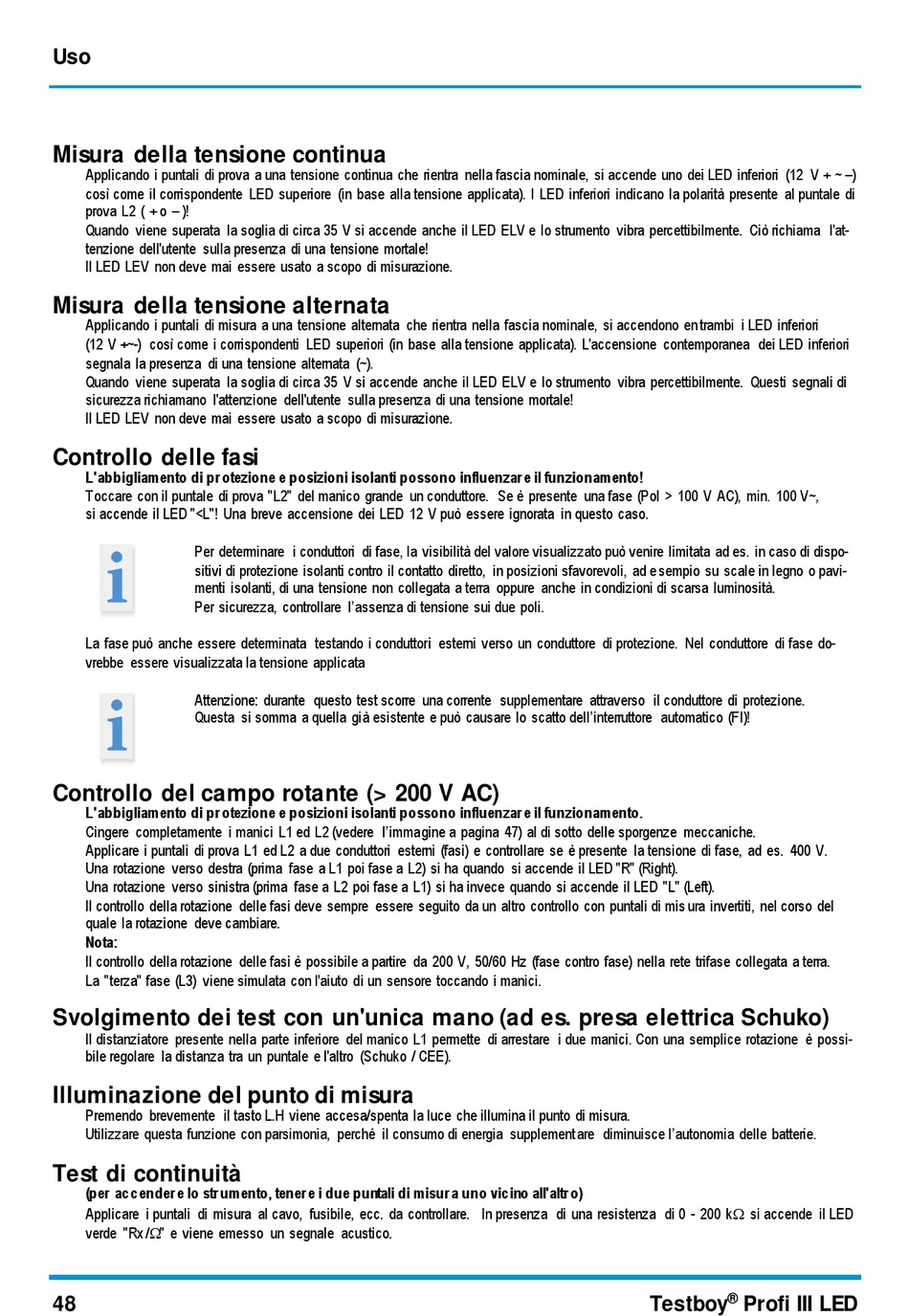

Uso

Misura della tensione continua

Applicando i puntali di prova a una tensione continua che rientra nella fascia nominale, si accende uno dei LED inferiori (12 V + ~ –)
così come il corrispondente LED superiore (in base alla tensione applicata). I LED inferiori indicano la polarità presente al puntale di
prova L2 ( + o – )!
Quando viene superata la soglia di circa 35 V si accende anche il LED ELV e lo strumento vibra percettibilmente. Ciò richiama l'at-
tenzione dell'utente sulla presenza di una tensione mortale!
Il LED LEV non deve mai essere usato a scopo di misurazione.

Misura della tensione alternata

Applicando i puntali di misura a una tensione alternata che rientra nella fascia nominale, si accendono en trambi i LED inferiori
(12 V +~-) così come i corrispondenti LED superiori (in base alla tensione applicata). L'accensione contemporanea dei LED inferiori
segnala la presenza di una tensione alternata (~).
Quando viene superata la soglia di circa 35 V si accende anche il LED ELV e lo strumento vibra percettibilmente. Questi segnali di
sicurezza richiamano l'attenzione dell'utente sulla presenza di una tensione mortale!
Il LED LEV non deve mai essere usato a scopo di misurazione.

Controllo delle fasi

L'abbigliamento di pr otezione e posizioni isolanti possono influenzar e il funzionamento!
Toccare con il puntale di prova "L2" del manico grande un conduttore. Se è presente una fase (Pol > 100 V AC), min. 100 V~,
si accende il LED "<L"! Una breve accensione dei LED 12 V può essere ignorata in questo caso.
Per determinare i conduttori di fase, la visibilità del valore visualizzato può venire limitata ad es. in caso di dispo-
sitivi di protezione isolanti contro il contatto diretto, in posizioni sfavorevoli, ad e sempio su scale in legno o pavi-
menti isolanti, di una tensione non collegata a terra oppure anche in condizioni di scarsa luminosità.
Per sicurezza, controllare l'assenza di tensione sui due poli.
La fase può anche essere determinata testando i conduttori esterni verso un conduttore di protezione. Nel conduttore di fase do-
vrebbe essere visualizzata la tensione applicata
Attenzione: durante questo test scorre una corrente supplementare attraverso il conduttore di protezione.
Questa si somma a quella già esistente e può causare lo scatto dell'interruttore automatico (FI)!
Controllo del campo rotante (> 200 V AC)
L'abbigliamento di pr otezione e posizioni isolanti possono influenzar e il funzionamento.
Cingere completamente i manici L1 ed L2 (vedere l'immagine a pagina 47) al di sotto delle sporgenze meccaniche.
Applicare i puntali di prova L1 ed L2 a due conduttori esterni (fasi) e controllare se è presente la tensione di fase, ad es. 400 V.
Una rotazione verso destra (prima fase a L1 poi fase a L2) si ha quando si accende il LED "R" (Right).
Una rotazione verso sinistra (prima fase a L2 poi fase a L1) si ha invece quando si accende il LED "L" (Left).
Il controllo della rotazione delle fasi deve sempre essere seguito da un altro controllo con puntali di mis ura invertiti, nel corso del
quale la rotazione deve cambiare.
Nota:
Il controllo della rotazione delle fasi è possibile a partire da 200 V, 50/60 Hz (fase contro fase) nella rete trifase collegata a terra.
La "terza" fase (L3) viene simulata con l'aiuto di un sensore toccando i manici.

Svolgimento dei test con un'unica mano (ad es. presa elettrica Schuko)

Il distanziatore presente nella parte inferiore del manico L1 permette di arrestare i due manici. Con una semplice rotazione è possi-
bile regolare la distanza tra un puntale e l'altro (Schuko / CEE).

Illuminazione del punto di misura

Premendo brevemente il tasto L.H viene accesa/spenta la luce che illumina il punto di misura.
Utilizzare questa funzione con parsimonia, perché il consumo di energia supplement are diminuisce l'autonomia delle batterie.
Test di continuità
(per accender e lo str umento, tener e i due puntali di misur a uno vicino all'altr o)
Applicare i puntali di misura al cavo, fusibile, ecc. da controllare. In presenza di una resistenza di 0 - 200 k si accende il LED
verde "Rx /" e viene emesso un segnale acustico.
