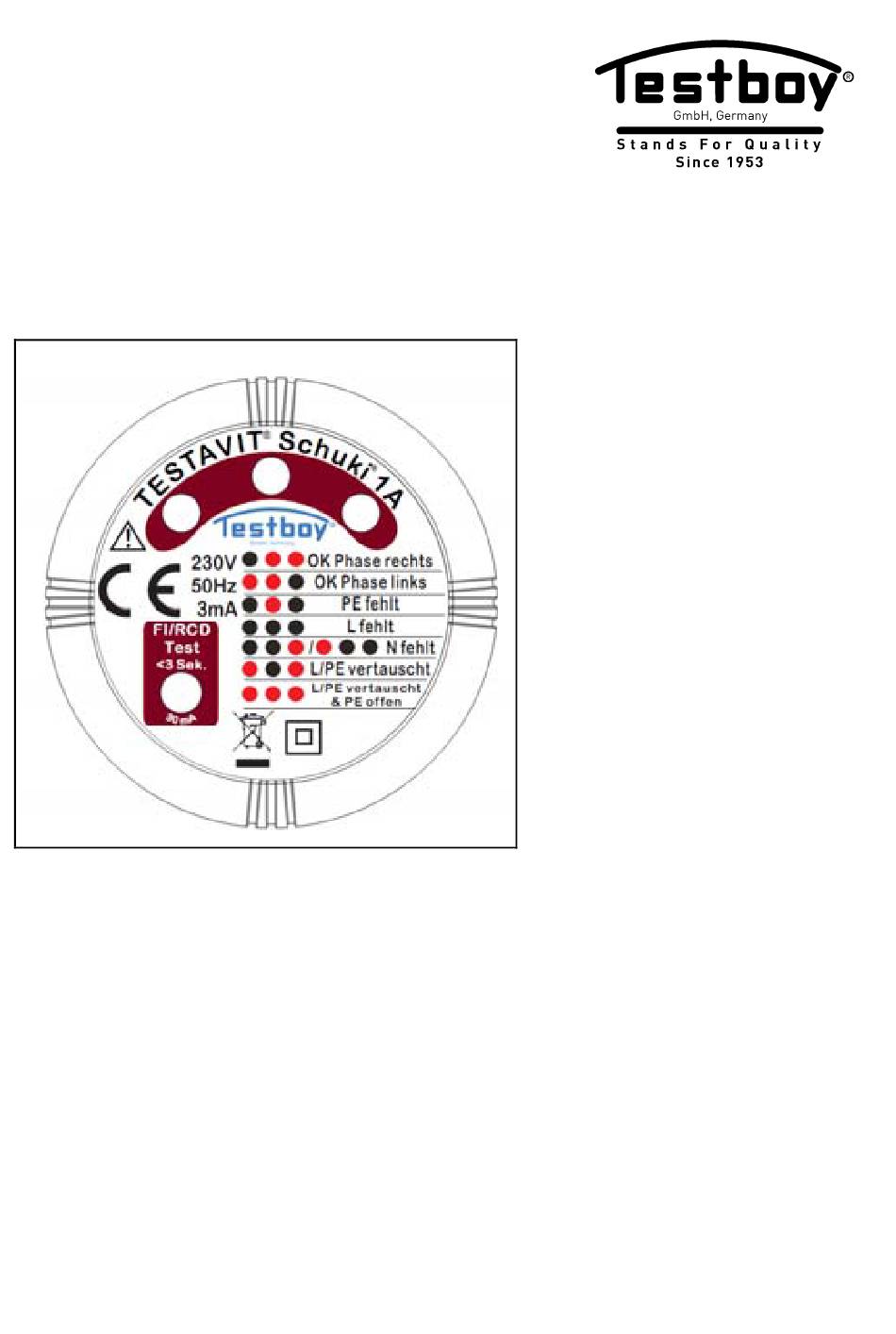

- Seite 1 ® ® Testavit Schuki Version 1.5...
- Seite 2 ® ® Testavit Schuki Bedienungsanleitung ® ® Testavit Schuki Operating instructions ® ® Testavit Schuki Manual de instruções ® ® Testavit Schuki Инструкция по использованию...
- Seite 3 Hinweise Hinweise Sicherheitshinweise WARNUNG Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht. WARNUNG Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B.
- Seite 4 Hinweise Allgemeine Sicherheitshinweise WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten. WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:...
- Seite 5 Hinweise elektrische Anlagen und Betriebsmittel zu beachten. Bitte beachten Sie die fünf Sicherheitsregeln: Freischalten Gegen Wiedereinschalten sichern Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen) Erden und kurzschließen Benachbarte unter Spannung stehende Teile abdecken Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt.
- Seite 6 Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland. ® ® Testavit Schuki...
- Seite 7 Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder...
- Seite 8 Hinweise Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu verpflichtet, Elektrogeräte die nach diesem Datum...
- Seite 9 Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die EMV-Richtlinien 2004/108/EG.
-
Seite 10: Bedienung

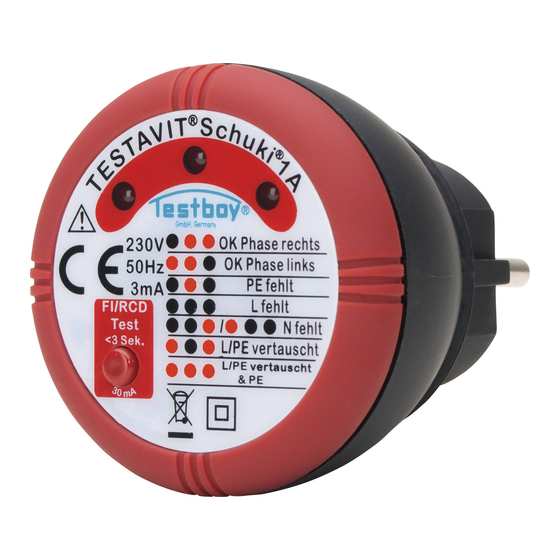

Bedienung Bedienung ® ® Vielen Dank, dass Sie sich für den Testavit Schuki entschieden haben. Steckdosenprüfgerät mit FI/RCD-Auslösung (30 mA) Steckdosenprüfung ® ® Der Testavit Schuki 1A ist in der Lage die Steckdose auf richtigen Anschluss hin zu prüfen und zeigt Verdrahtungsfehler mit Hilfe einer optischen Anzeige an. - Seite 11 Bedienung OK, Phase rechts am Gerät OK, Phase links am Gerät PE fehlt L fehlt / N fehlt, Phase rechts/links am Gerät ...
- Seite 12 Bedienung Zeigt das Prüfgerät beim Test einen Fehler an, die Verdrahtung überprüfen oder durch eine Fachkraft überprüfen lassen. Niemals einen Kontakt über zwei Phasen einer Drehstromversorgung herstellen. Bei Verwendung eines Trenntransformators ist eine ordnungsgemäße Prüfung von Stromkreisen mit dem Prüfgerät nicht möglich.
- Seite 13 Bedienung Definition der Messkategorien: Messkategorie II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden sind. Typischer Kurzschlussstrom < 10kA Messkategorie III: Messungen innerhalb der Gebäudeinstallation (stationäre Verbraucher mit nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler). Typischer Kurzschlussstrom < 50kA Messkategorie IV: Messungen an der Quelle der Niederspannungsinstallation (Zähler, Hauptanschluss, primärer Überstromschutz).
- Seite 14 Bedienung Technische Daten Spannungsbereich 230 V AC, 50 Hz Stromversorgung über Messobjekt, max. 3 mA FI/RCD Test 30 mA (bei 230 V AC) Schutzart IP 40 Überspannungskategorie CAT II 300 V Temperaturbereich 0° ~ +50°C Prüfnorm IEC/EN 61010-1 (DIN VDE 0411) ®...
- Seite 15 Notes Notes Safety notes WARNING An additional source of danger is posed my mechanical parts which can cause severe personal injury. Objects can also be damaged (e.g., the instrument itself can be damaged). WARNING An electric shock can result in death or severe injury. It can also lead to property damage and damage to this instrument.
- Seite 16 Notes General safety notes WARNING Unauthorized changes or modifications of the instrument are forbidden – such changes put the approval (CE) and safety of the instrument at risk. In order to operate the instrument safely, you must always observe the safety instructions, warnings and the information in the "Proper and Intended Use"...
- Seite 17 Read the instructions completely before beginning the initial commissioning. This instrument is CE approved and thus fulfils the required guidelines. All rights reserved to alter specifications without prior notice © Testboy GmbH, Germany. ® ® Testavit Schuki...
- Seite 18 The warranty claim expires in cases of damages caused by failure to observe the instruction! We assume no liability for any resulting damage! Testboy is not responsible for damage resulting from: failure to observe the instructions, changes in the product that have not been approved by...
- Seite 19 Notes Disposal For Testboy customers: Purchasing our product gives you the opportunity to return the instrument to collection points for waste electrical equipment at the end of its lifespan. The EU Directive 2002/96/EC (WEEE) regulates the return and recycling of waste electrical and electronics equipment.
- Seite 20 Germany info@testboy.de Certificate of quality All aspects of the activities carried out by Testboy GmbH relating to quality during the manufacturing process are monitored permanently within the framework of a Quality Management System. Furthermore, Testboy GmbH confirms that the testing equipment and instruments used during the calibration process are subject to a permanent inspection process.
-
Seite 21: Operation
Operation Operation ® ® Thank you for choosing a Testavit Schuki Power socket tester with FI/RCD test (30 mA). Power socket test ® ® The Testavit Schuki 1A is able to determine right or wrong connection of the wires in power sockets and shows the results with an optical indication. - Seite 22 Operation OK, Phase on the right side OK, Phase on the left side Ground missing! Phase missing / Neutral missing, Phase on the right/left side ...
- Seite 23 Operation If the tester indicates a fault condition in the wiring under test, always investigate the wiring or have the wiring investigated by a competent person. Do not contact accross two phases of a three phase supply. The tester will not correctly test circuits using isolation transformer.
- Seite 24 Operation Definition of measurement categories: Measurement category II: Measurement category II is applicable to test and measuring circuits connected directly to utilization points (socket outlets and similar points) of the low-voltage mains installation. Typical short-circuit current is < 10kA. Measurement category III: Measurement category III is applicable to test and measuring circuits connected to the distribution part of the building’s low- voltage mains installation.
- Seite 25 Operation Technical data Voltage range 230 V AC, 50 Hz Power supply by test object, max. 3 mA FI/RCD Test 30 mA at 230 V AC Degree of protection IP 40 Over-voltage category CAT II 300 V Temperature range 0° ~ +50°C Testing standard IEC/EN 61010-1 (DIN VDE 0411)
- Seite 26 Avisos Avisos Avisos de segurança ® ® Testavit Schuki...
