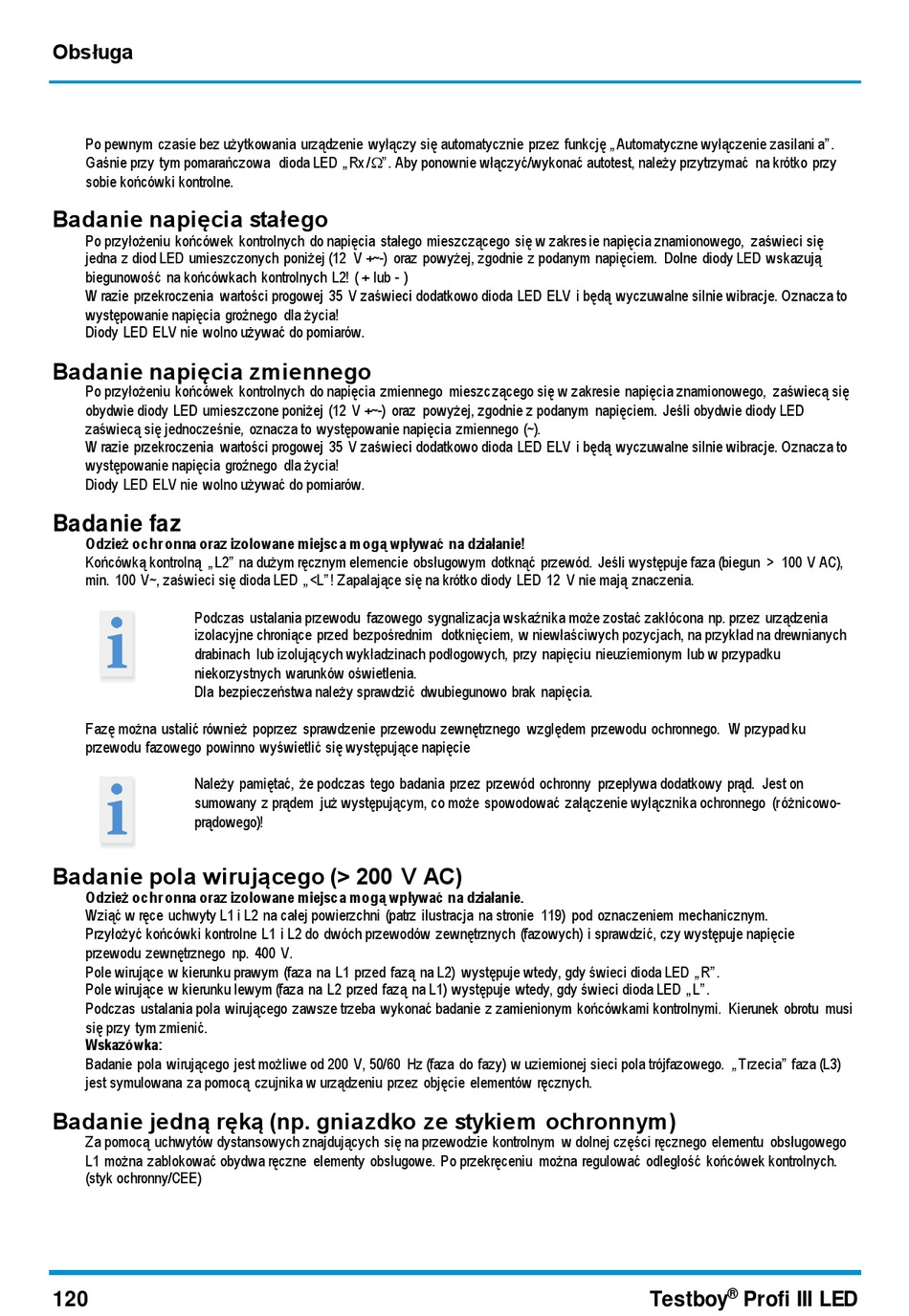

Obsługa
Po pewnym czasie bez użytkowania urządzenie wyłączy się automatycznie przez funkcję „ Automatyczne wyłączenie zasilani a" .
Gaśnie przy tym pomarańczowa dioda LED „ Rx /" . Aby ponownie włączyć/wykonać autotest, należy przytrzymać na krótko przy
sobie końcówki kontrolne.
Badanie napięcia stałego
Po przyłożeniu końcówek kontrolnych do napięcia stałego mieszczącego się w zakres ie napięcia znamionowego, zaświeci się
jedna z diod LED umieszczonych poniżej (12 V +~-) oraz powyżej, zgodnie z podanym napięciem. Dolne diody LED wskazują
biegunowość na końcówkach kontrolnych L2! ( + lub - )
W razie przekroczenia wartości progowej 35 V zaświeci dodatkowo dioda LED ELV i będą wyczuwalne silnie wibracje. Oznacza to
występowanie napięcia groźnego dla życia!
Diody LED ELV nie wolno używać do pomiarów.
Badanie napięcia zmiennego
Po przyłożeniu końcówek kontrolnych do napięcia zmiennego mieszc zącego się w zakresie napięcia znamionowego, zaświecą się
obydwie diody LED umieszczone poniżej (12 V +~-) oraz powyżej, zgodnie z podanym napięciem. Jeśli obydwie diody LED
zaświecą się jednocześnie, oznacza to występowanie napięcia zmiennego (~).
W razie przekroczenia wartości progowej 35 V zaświeci dodatkowo dioda LED ELV i będą wyczuwalne silnie wibracje. Oznacza to
występowanie napięcia groźnego dla życia!
Diody LED ELV nie wolno używać do pomiarów.

Badanie faz

Odzież ochr onna oraz izolowane miejsca m ogą wpływać na działanie!
Końcówką kontrolną „ L2" na dużym ręcznym elemencie obsługowym dotknąć przewód. Jeśli występuje faza (biegun > 100 V AC),
min. 100 V~, zaświeci się dioda LED „ <L" ! Zapalające się na krótko diody LED 12 V nie mają znaczenia.
Podczas ustalania przewodu fazowego sygnalizacja wskaźnika może zostać zakłócona np. przez urządzenia
izolacyjne chroniące przed bezpośrednim dotknięciem, w niewłaściwych pozycjach, na przykład na drewnianych
drabinach lub izolujących wykładzinach podłogowych, przy napięciu nieuziemionym lub w przypadku
niekorzystnych warunków oświetlenia.
Dla bezpieczeństwa należy sprawdzić dwubiegunowo brak napięcia.
Fazę można ustalić również poprzez sprawdzenie przewodu zewnętrznego względem przewodu ochronnego. W przypad ku
przewodu fazowego powinno wyświetlić się występujące napięcie
Należy pamiętać, że podczas tego badania przez przewód ochronny przepływa dodatkowy prąd. Jest on
sumowany z prądem już występującym, co może spowodować załączenie wyłącznika ochronnego (różnicowo-
prądowego)!
Badanie pola wirującego (> 200 V AC)
Odzież ochr onna oraz izolowane miejsca mogą wpływać na działanie.
Wziąć w ręce uchwyty L1 i L2 na całej powierzchni (patrz ilustracja na stronie 119) pod oznaczeniem mechanicznym.
Przyłożyć końcówki kontrolne L1 i L2 do dwóch przewodów zewnętrznych (fazowych) i sprawdzić, czy występuje napięcie
przewodu zewnętrznego np. 400 V.
Pole wirujące w kierunku prawym (faza na L1 przed fazą na L2) występuje wtedy, gdy świeci dioda LED „ R" .
Pole wirujące w kierunku lewym (faza na L2 przed fazą na L1) występuje wtedy, gdy świeci dioda LED „ L" .
Podczas ustalania pola wirującego zawsze trzeba wykonać badanie z zamienionym końcówkami kontrolnymi. Kierunek obrotu musi
się przy tym zmienić.
Wskazówka:
Badanie pola wirującego jest możliwe od 200 V, 50/60 Hz (faza do fazy) w uziemionej sieci pola trójfazowego. „ Trzecia" faza (L3)
jest symulowana za pomocą czujnika w urządzeniu przez objęcie elementów ręcznych.
Badanie jedną ręką (np. gniazdko ze stykiem ochronnym)
Za pomocą uchwytów dystansowych znajdujących się na przewodzie kontrolnym w dolnej części ręcznego elementu obsługowego
L1 można zablokować obydwa ręczne elementy obsługowe. Po przekręceniu można regulować odległość końcówek kontrolnych.
(styk ochronny/CEE)
