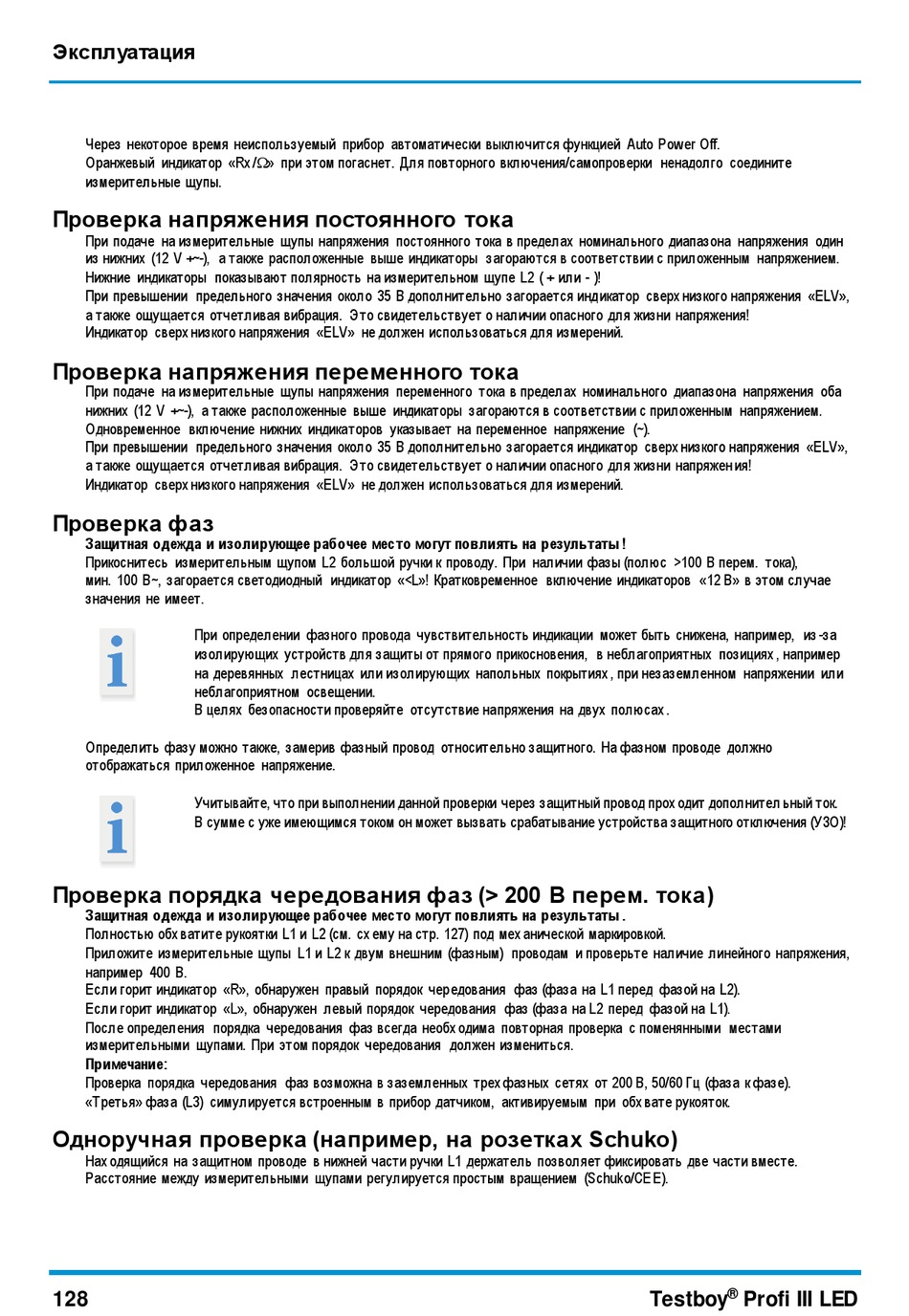

Эксплуатация
Через некоторое время неиспользуемый прибор автоматически выключится функцией Auto Power Off.
Оранжевый индикатор «Rx /» при этом погаснет. Для повторного включения/самопроверки ненадолго соедините
измерительные щупы.
Проверка напряжения постоянного тока
При подаче на измерительные щупы напряжения постоянного тока в пределах номинального диапазона напряжения один
из нижних (12 V +~-), а также расположенные выше индикаторы загораются в соответствии с приложенным напряжением.
Нижние индикаторы показывают полярность на измерительном щупе L2 ( + или - )!
При превышении предельного значения около 35 В дополнительно загорается индикатор сверх низкого напряжения «ELV»,
а также ощущается отчетливая вибрация. Это свидетельствует о наличии опасного для жизни напряжения!
Индикатор сверх низкого напряжения «ELV» не должен использоваться для измерений.
Проверка напряжения переменного тока
При подаче на измерительные щупы напряжения переменного тока в пределах номинального диапазона напряжения оба
нижних (12 V +~-), а также расположенные выше индикаторы загораются в соответствии с приложенным напряжением.
Одновременное включение нижних индикаторов указывает на переменное напряжение (~).
При превышении предельного значения около 35 В дополнительно загорается индикатор сверх низкого напряжения «ELV»,
а также ощущается отчетливая вибрация. Это свидетельствует о наличии опасного для жизни напряжен ия!
Индикатор сверх низкого напряжения «ELV» не должен использоваться для измерений.
Проверка фаз
Защитная одежда и изолирующее рабочее место могут повлиять на результаты !
Прикоснитесь измерительным щупом L2 большой ручки к проводу. При наличии фазы (полюс >100 В перем. тока),
мин. 100 В~, загорается светодиодный индикатор «<L»! Кратковременное включение индикаторов «12 B» в этом случае
значения не имеет.
При определении фазного провода чувствительность индикации может быть снижена, например, из -за
изолирующих устройств для защиты от прямого прикосновения, в неблагоприятных позициях , например
на деревянных лестницах или изолирующих напольных покрытиях , при незаземленном напряжении или
неблагоприятном освещении.
В целях безопасности проверяйте отсутствие напряжения на двух полюсах .
Определить фазу можно также, замерив фазный провод относительно защитного. На фазном проводе должно
отображаться приложенное напряжение.
Учитывайте, что при выполнении данной проверки через защитный провод прох одит дополнител ьный ток.
В сумме с уже имеющимся током он может вызвать срабатывание устройства защитного отключения (УЗО)!
Проверка порядка чередования фаз (> 200 В перем. тока)
Защитная одежда и изолирующее рабочее место могут повлиять на результаты .
Полностью обх ватите рукоятки L1 и L2 (см. сх ему на стр. 127) под мех анической маркировкой.
Приложите измерительные щупы L1 и L2 к двум внешним (фазным) проводам и проверьте наличие линейного напряжения,
например 400 В.
Если горит индикатор «R», обнаружен правый порядок чередования фаз (фаза на L1 перед фазой на L2).
Если горит индикатор «L», обнаружен левый порядок чередования фаз (фаза на L2 перед фазой на L1).
После определения порядка чередования фаз всегда необх одима повторная проверка с поменянными местами
измерительными щупами. При этом порядок чередования должен измениться.
Примечание:
Проверка порядка чередования фаз возможна в заземленных трех фазных сетях от 200 В, 50/60 Гц (фаза к фазе).
«Третья» фаза (L3) симулируется встроенным в прибор датчиком, активируемым при обх вате рукояток.
Одноручная проверка (например, на розетках Schuko)
Нах одящийся на защитном проводе в нижней части ручки L1 держатель позволяет фиксировать две части вместе.
Расстояние между измерительными щупами регулируется простым вращением (Schuko/CE E).
