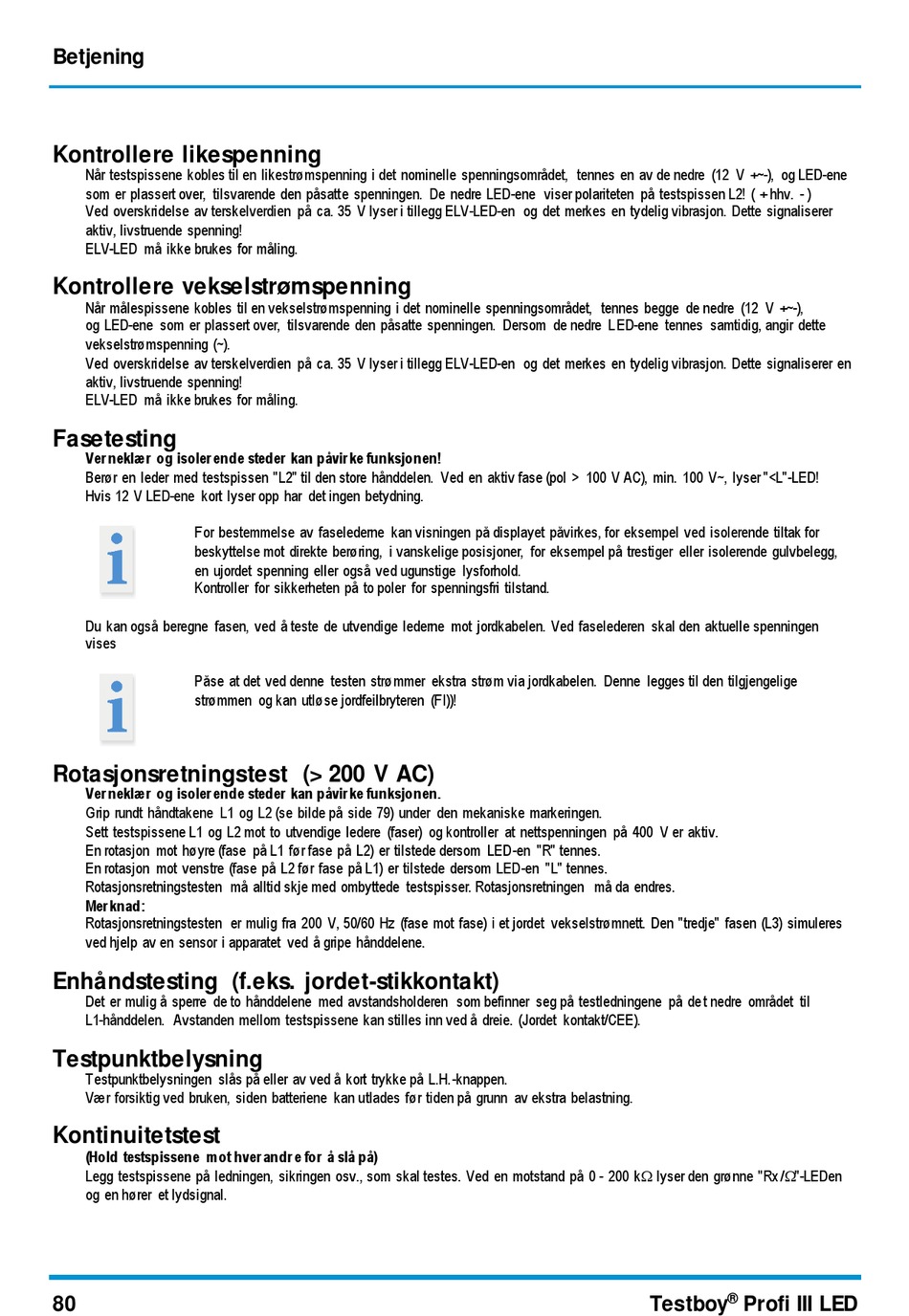

Betjening

Kontrollere likespenning

Når testspissene kobles til en likestrømspenning i det nominelle spenningsområdet, tennes en av de nedre (12 V +~-), og LED-ene
som er plassert over, tilsvarende den påsatte spenningen. De nedre LED-ene viser polariteten på testspissen L2! ( + hhv. - )
Ved overskridelse av terskelverdien på ca. 35 V lyser i tillegg ELV-LED-en og det merkes en tydelig vibrasjon. Dette signaliserer
aktiv, livstruende spenning!
ELV-LED må ikke brukes for måling.
Kontrollere vekselstrømspenning
Når målespissene kobles til en vekselstrømspenning i det nominelle spenningsområdet, tennes begge de nedre (12 V +~-),
og LED-ene som er plassert over, tilsvarende den påsatte spenningen. Dersom de nedre LED-ene tennes samtidig, angir dette
vekselstrømspenning (~).
Ved overskridelse av terskelverdien på ca. 35 V lyser i tillegg ELV-LED-en og det merkes en tydelig vibrasjon. Dette signaliserer en
aktiv, livstruende spenning!
ELV-LED må ikke brukes for måling.

Fasetesting

Ver neklær og isoler ende steder kan påvir ke funksjonen!
Berør en leder med testspissen "L2" til den store hånddelen. Ved en aktiv fase (pol > 100 V AC), min. 100 V~, lyser "<L"-LED!
Hvis 12 V LED-ene kort lyser opp har det ingen betydning.
For bestemmelse av faselederne kan visningen på displayet påvirkes, for eksempel ved isolerende tiltak for
beskyttelse mot direkte berøring, i vanskelige posisjoner, for eksempel på trestiger eller isolerende gulvbelegg,
en ujordet spenning eller også ved ugunstige lysforhold.
Kontroller for sikkerheten på to poler for spenningsfri tilstand.
Du kan også beregne fasen, ved å teste de utvendige lederne mot jordkabelen. Ved faselederen skal den aktuelle spenningen
vises
Påse at det ved denne testen strømmer ekstra strøm via jordkabelen. Denne legges til den tilgjengelige
strømmen og kan utløse jordfeilbryteren (FI))!
Rotasjonsretningstest (> 200 V AC)
Ver neklær og isoler ende steder kan påvir ke funksjonen.
Grip rundt håndtakene L1 og L2 (se bilde på side 79) under den mekaniske markeringen.
Sett testspissene L1 og L2 mot to utvendige ledere (faser) og kontroller at nettspenningen på 400 V er aktiv.
En rotasjon mot høyre (fase på L1 før fase på L2) er tilstede dersom LED-en "R" tennes.
En rotasjon mot venstre (fase på L2 før fase på L1) er tilstede dersom LED-en "L" tennes.
Rotasjonsretningstesten må alltid skje med ombyttede testspisser. Rotasjonsretningen må da endres.
Mer knad:
Rotasjonsretningstesten er mulig fra 200 V, 50/60 Hz (fase mot fase) i et jordet vekselstrømnett. Den "tredje" fasen (L3) simuleres
ved hjelp av en sensor i apparatet ved å gripe hånddelene.
Enhåndstesting (f.eks. jordet-stikkontakt)
Det er mulig å sperre de to hånddelene med avstandsholderen som befinner seg på testledningene på de t nedre området til
L1-hånddelen. Avstanden mellom testspissene kan stilles inn ved å dreie. (Jordet kontakt/CEE).

Testpunktbelysning

Testpunktbelysningen slås på eller av ved å kort trykke på L.H.-knappen.
Vær forsiktig ved bruken, siden batteriene kan utlades før tiden på grunn av ekstra belastning.

Kontinuitetstest

(Hold testspissene mot hver andr e for å slå på)
Legg testspissene på ledningen, sikringen osv., som skal testes. Ved en motstand på 0 - 200 k lyser den grønne "Rx /"-LEDen
og en hører et lydsignal.
80
®
Testboy Profi III LED
