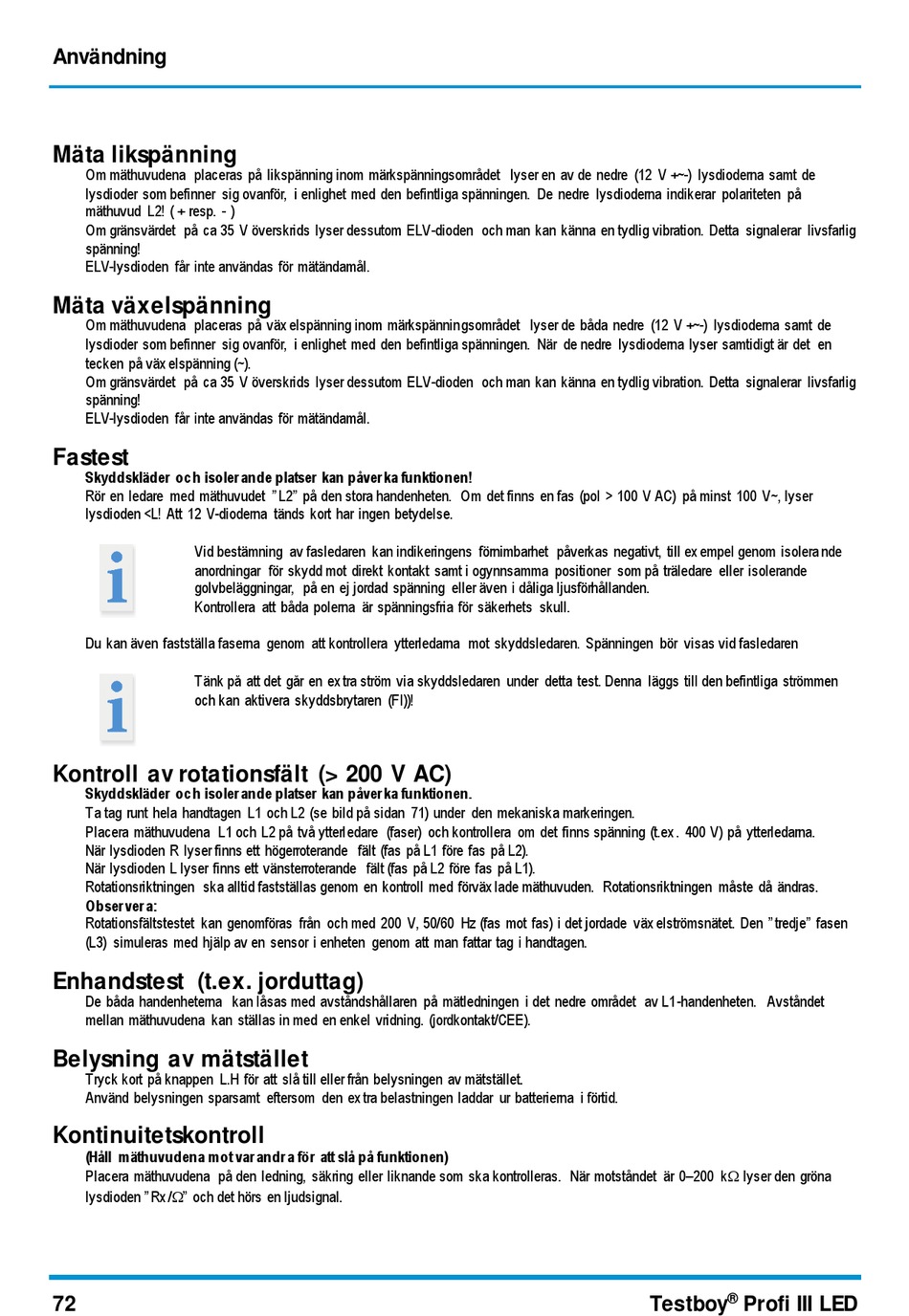

Användning
Mäta likspänning
Om mäthuvudena placeras på likspänning inom märkspänningsområdet lyser en av de nedre (12 V +~-) lysdioderna samt de
lysdioder som befinner sig ovanför, i enlighet med den befintliga spänningen. De nedre lysdioderna indikerar polariteten på
mäthuvud L2! ( + resp. - )
Om gränsvärdet på ca 35 V överskrids lyser dessutom ELV-dioden och man kan känna en tydlig vibration. Detta signalerar livsfarlig
spänning!
ELV-lysdioden får inte användas för mätändamål.
Mäta växelspänning
Om mäthuvudena placeras på väx elspänning inom märkspänningsområdet lyser de båda nedre (12 V +~-) lysdioderna samt de
lysdioder som befinner sig ovanför, i enlighet med den befintliga spänningen. När de nedre lysdioderna lyser samtidigt är det en
tecken på väx elspänning (~).
Om gränsvärdet på ca 35 V överskrids lyser dessutom ELV-dioden och man kan känna en tydlig vibration. Detta signalerar livsfarlig
spänning!
ELV-lysdioden får inte användas för mätändamål.

Fastest

Skyddskläder och isoler ande platser kan påver ka funktionen!
Rör en ledare med mäthuvudet " L2" på den stora handenheten. Om det finns en fas (pol > 100 V AC) på minst 100 V~, lyser
lysdioden <L! Att 12 V-dioderna tänds kort har ingen betydelse.
Vid bestämning av fasledaren kan indikeringens förnimbarhet påverkas negativt, till ex empel genom isolera nde
anordningar för skydd mot direkt kontakt samt i ogynnsamma positioner som på träledare eller isolerande
golvbeläggningar, på en ej jordad spänning eller även i dåliga ljusförhållanden.
Kontrollera att båda polerna är spänningsfria för säkerhets skull.
Du kan även fastställa faserna genom att kontrollera ytterledarna mot skyddsledaren. Spänningen bör visas vid fasledaren
Tänk på att det går en ex tra ström via skyddsledaren under detta test. Denna läggs till den befintliga strömmen
och kan aktivera skyddsbrytaren (FI))!
Kontroll av rotationsfält (> 200 V AC)
Skyddskläder och isoler ande platser kan påver ka funktionen.
Ta tag runt hela handtagen L1 och L2 (se bild på sidan 71) under den mekaniska markeringen.
Placera mäthuvudena L1 och L2 på två ytterledare (faser) och kontrollera om det finns spänning (t.ex . 400 V) på ytterledarna.
När lysdioden R lyser finns ett högerroterande fält (fas på L1 före fas på L2).
När lysdioden L lyser finns ett vänsterroterande fält (fas på L2 före fas på L1).
Rotationsriktningen ska alltid fastställas genom en kontroll med förväx lade mäthuvuden. Rotationsriktningen måste då ändras.
Obser ver a:
Rotationsfältstestet kan genomföras från och med 200 V, 50/60 Hz (fas mot fas) i det jordade väx elströmsnätet. Den " tredje" fasen
(L3) simuleras med hjälp av en sensor i enheten genom att man fattar tag i handtagen.

Enhandstest (t.ex. jorduttag)

De båda handenheterna kan låsas med avståndshållaren på mätledningen i det nedre området av L1 -handenheten. Avståndet
mellan mäthuvudena kan ställas in med en enkel vridning. (jordkontakt/CEE).
Belysning av mätstället
Tryck kort på knappen L.H för att slå till eller från belysningen av mätstället.
Använd belysningen sparsamt eftersom den ex tra belastningen laddar ur batterierna i förtid.

Kontinuitetskontroll

(Håll mäthuvudena mot var andr a för att slå på funktionen)
Placera mäthuvudena på den ledning, säkring eller liknande som ska kontrolleras. När motståndet är 0–200 k lyser den gröna
lysdioden " Rx /" och det hörs en ljudsignal.
