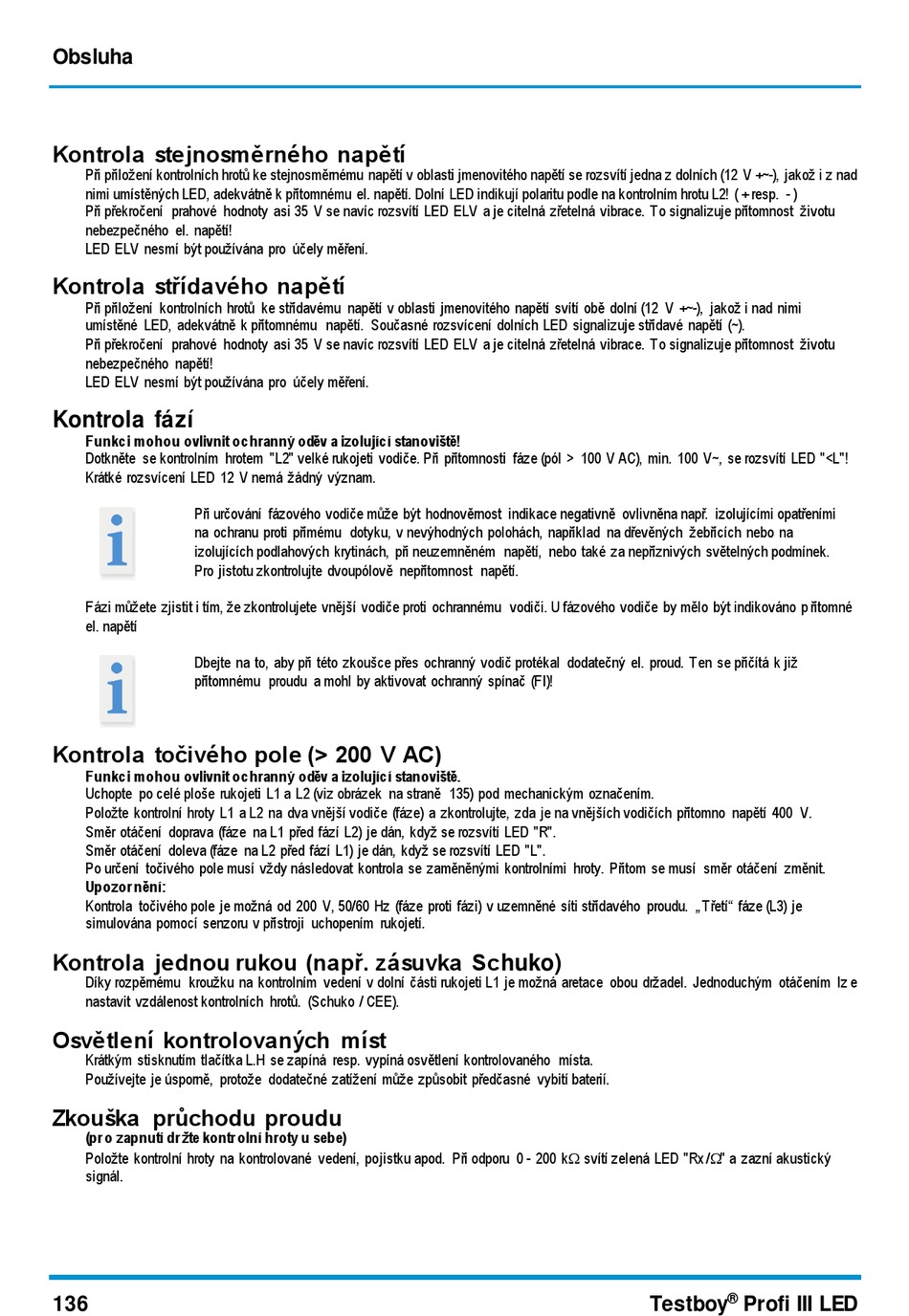

Obsluha
Kontrola stejnosměrného napětí
Při přiložení kontrolních hrotů ke stejnosměrnému napětí v oblasti jmenovitého napětí se rozsvítí jedna z dolních (12 V +~-), jakož i z nad
nimi umístěných LED, adekvátně k přítomnému el. napětí. Dolní LED indikují polaritu podle na kontrolním hrotu L2! ( + resp. - )
Při překročení prahové hodnoty asi 35 V se navíc rozsvítí LED ELV a je citelná zřetelná vibrace. To signalizuje přítomnost životu
nebezpečného el. napětí!
LED ELV nesmí být používána pro účely měření.
Kontrola střídavého napětí
Při přiložení kontrolních hrotů ke střídavému napětí v oblasti jmenovitého napětí svítí obě dolní (12 V +~-), jakož i nad nimi
umístěné LED, adekvátně k přítomnému napětí. Současné rozsvícení dolních LED signalizuje střídavé napětí (~).
Při překročení prahové hodnoty asi 35 V se navíc rozsvítí LED ELV a je citelná zřetelná vibrace. To signalizuje přítomnost životu
nebezpečného napětí!
LED ELV nesmí být používána pro účely měření.
Kontrola fází
Funkci mohou ovlivnit ochranný oděv a izolující stanoviště!
Dotkněte se kontrolním hrotem "L2" velké rukojeti vodiče. Při přítomnosti fáze (pól > 100 V AC), min. 100 V~, se rozsvítí LED "<L"!
Krátké rozsvícení LED 12 V nemá žádný význam.
Při určování fázového vodiče může být hodnověrnost indikace negativně ovlivněna např. izolujícími opatřeními
na ochranu proti přímému dotyku, v nevýhodných polohách, například na dřevěných žebřících nebo na
izolujících podlahových krytinách, při neuzemněném napětí, nebo také za nepříznivých světelných podmínek.
Pro jistotu zkontrolujte dvoupólově nepřítomnost napětí.
Fázi můžete zjistit i tím, že zkontrolujete vnější vodiče proti ochrannému vodiči. U fázového vodiče by mělo být indikováno p řítomné
el. napětí
Dbejte na to, aby při této zkoušce přes ochranný vodič protékal dodatečný el. proud. Ten se přičítá k již
přítomnému proudu a mohl by aktivovat ochranný spínač (FI)!
Kontrola točivého pole (> 200 V AC)
Funkci mohou ovlivnit ochranný oděv a izolující stanoviště.
Uchopte po celé ploše rukojeti L1 a L2 (viz obrázek na straně 135) pod mechanickým označením.
Položte kontrolní hroty L1 a L2 na dva vnější vodiče (fáze) a zkontrolujte, zda je na vnějších vodičích přítomno napětí 400 V.
Směr otáčení doprava (fáze na L1 před fází L2) je dán, když se rozsvítí LED "R".
Směr otáčení doleva (fáze na L2 před fází L1) je dán, když se rozsvítí LED "L".
Po určení točivého pole musí vždy následovat kontrola se zaměněnými kontrolními hroty. Přitom se musí směr otáčení změnit.
Upozor nění:
Kontrola točivého pole je možná od 200 V, 50/60 Hz (fáze proti fázi) v uzemněné síti střídavého proudu. „ Třetí" fáze (L3) je
simulována pomocí senzoru v přístroji uchopením rukojetí.
Kontrola jednou rukou (např. zásuvka Schuko)
Díky rozpěrnému kroužku na kontrolním vedení v dolní části rukojeti L1 je možná aretace obou držadel. Jednoduchým otáčením lz e
nastavit vzdálenost kontrolních hrotů. (Schuko / CEE).
Osvětlení kontrolovaných míst
Krátkým stisknutím tlačítka L.H se zapíná resp. vypíná osvětlení kontrolovaného místa.
Používejte je úsporně, protože dodatečné zatížení může způsobit předčasné vybití baterií.
Zkouška průchodu proudu
(pr o zapnutí dr žte kontr olní hroty u sebe)
Položte kontrolní hroty na kontrolované vedení, pojistku apod. Při odporu 0 - 200 k svítí zelená LED "Rx /" a zazní akustický
signál.
