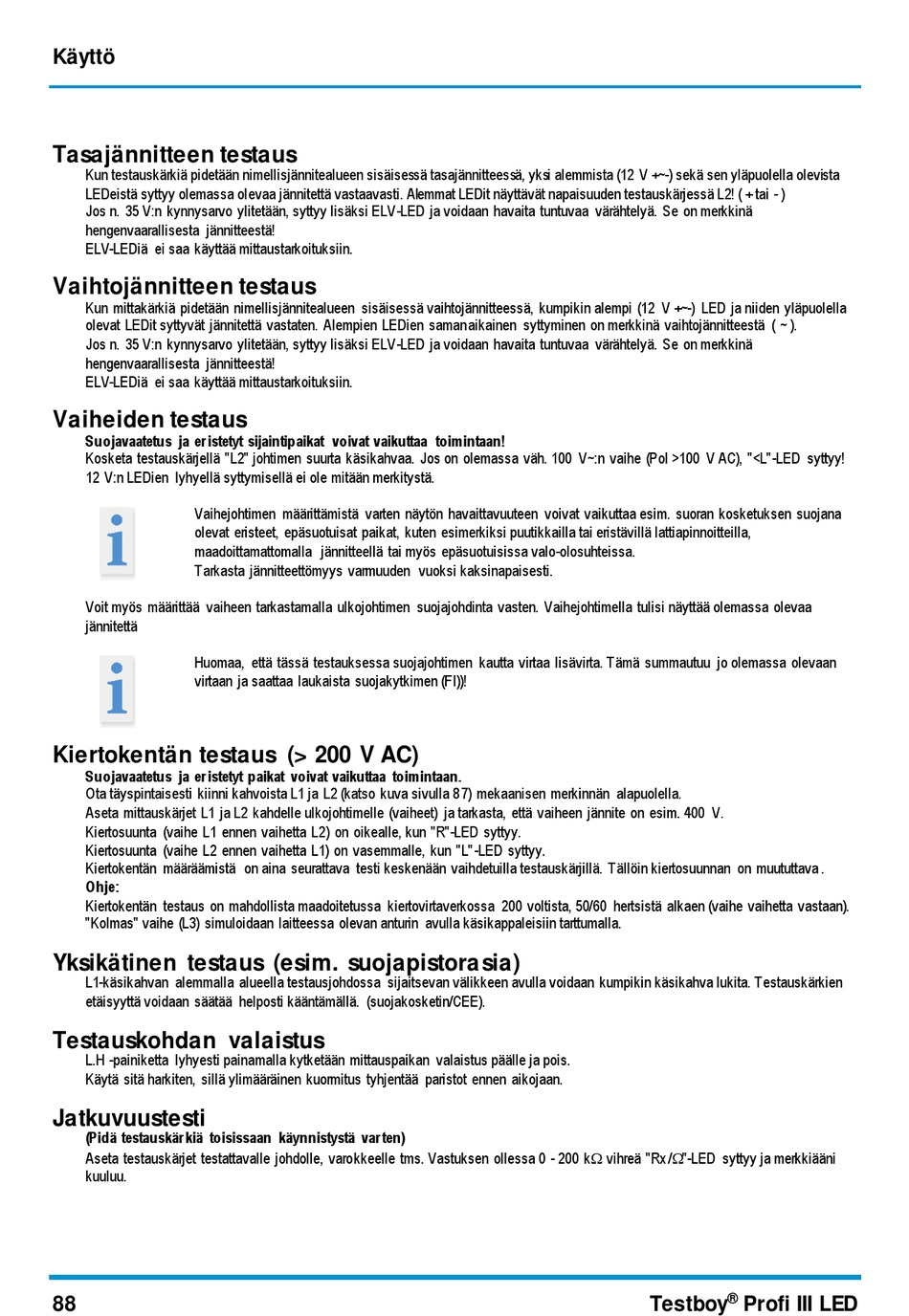

Käyttö
Tasajännitteen testaus
Kun testauskärkiä pidetään nimellisjännitealueen sisäisessä tasajännitteessä, yksi alemmista (12 V +~-) sekä sen yläpuolella olevista
LEDeistä syttyy olemassa olevaa jännitettä vastaavasti. Alemmat LEDit näyttävät napaisuuden testauskärjessä L2! ( + tai - )
Jos n. 35 V:n kynnysarvo ylitetään, syttyy lisäksi ELV-LED ja voidaan havaita tuntuvaa värähtelyä. Se on merkkinä
hengenvaarallisesta jännitteestä!
ELV-LEDiä ei saa käyttää mittaustarkoituksiin.
Vaihtojännitteen testaus
Kun mittakärkiä pidetään nimellisjännitealueen sisäisessä vaihtojännitteessä, kumpikin alempi (12 V +~-) LED ja niiden yläpuolella
olevat LEDit syttyvät jännitettä vastaten. Alempien LEDien samanaikainen syttyminen on merkkinä vaihtojännitteestä ( ~ ).
Jos n. 35 V:n kynnysarvo ylitetään, syttyy lisäksi ELV-LED ja voidaan havaita tuntuvaa värähtelyä. Se on merkkinä
hengenvaarallisesta jännitteestä!
ELV-LEDiä ei saa käyttää mittaustarkoituksiin.

Vaiheiden testaus

Suojavaatetus ja er istetyt sijaintipaikat voivat vaikuttaa toimintaan!
Kosketa testauskärjellä "L2" johtimen suurta käsikahvaa. Jos on olemassa väh. 100 V~:n vaihe (Pol >100 V AC), "<L"-LED syttyy!
12 V:n LEDien lyhyellä syttymisellä ei ole mitään merkitystä.
Vaihejohtimen määrittämistä varten näytön havaittavuuteen voivat vaikuttaa esim. suoran kosketuksen suojana
olevat eristeet, epäsuotuisat paikat, kuten esimerkiksi puutikkailla tai eristävillä lattiapinnoitteilla,
maadoittamattomalla jännitteellä tai myös epäsuotuisissa valo-olosuhteissa.
Tarkasta jännitteettömyys varmuuden vuoksi kaksinapaisesti.
Voit myös määrittää vaiheen tarkastamalla ulkojohtimen suojajohdinta vasten. Vaihejohtimella tulisi näyttää olemassa olevaa
jännitettä
Huomaa, että tässä testauksessa suojajohtimen kautta virtaa lisävirta. Tämä summautuu jo olemassa olevaan
virtaan ja saattaa laukaista suojakytkimen (FI))!
Kiertokentän testaus (> 200 V AC)
Suojavaatetus ja er istetyt paikat voivat vaikuttaa toimintaan.
Ota täyspintaisesti kiinni kahvoista L1 ja L2 (katso kuva sivulla 87) mekaanisen merkinnän alapuolella.
Aseta mittauskärjet L1 ja L2 kahdelle ulkojohtimelle (vaiheet) ja tarkasta, että vaiheen jännite on esim. 400 V.
Kiertosuunta (vaihe L1 ennen vaihetta L2) on oikealle, kun "R"-LED syttyy.
Kiertosuunta (vaihe L2 ennen vaihetta L1) on vasemmalle, kun "L" -LED syttyy.
Kiertokentän määräämistä on aina seurattava testi keskenään vaihdetuilla testauskärjillä. Tällöin kiertosuunnan on muututtava .
Ohje:
Kiertokentän testaus on mahdollista maadoitetussa kiertovirtaverkossa 200 voltista, 50/60 hertsistä alkaen (vaihe vaihetta vastaan).
"Kolmas" vaihe (L3) simuloidaan laitteessa olevan anturin avulla käsikappaleisiin tarttumalla.
Yksikätinen testaus (esim. suojapistora sia)
L1-käsikahvan alemmalla alueella testausjohdossa sijaitsevan välikkeen avulla voidaan kumpikin käsikahva lukita. Testauskärkien
etäisyyttä voidaan säätää helposti kääntämällä. (suojakosketin/CEE).

Testauskohdan valaistus

L.H -painiketta lyhyesti painamalla kytketään mittauspaikan valaistus päälle ja pois.
Käytä sitä harkiten, sillä ylimääräinen kuormitus tyhjentää paristot ennen aikojaan.

Jatkuvuustesti

(Pidä testauskär kiä toisissaan käynnistystä var ten)
Aseta testauskärjet testattavalle johdolle, varokkeelle tms. Vastuksen ollessa 0 - 200 k vihreä "Rx /"-LED syttyy ja merkkiääni
kuuluu.
