Alternative 2: Schienenladung (Zubehör)
Für die Schienenladung ist der Hubmotor vor der Montage mit dem Zubehör In-rail/end point charging (70200062,
Schienenladung/Endpunktladung) sowie mit Stromschienen zu ergänzen. Das mit dem Hubmotor mitgelieferte
Ladegerät wird angeschlossen.
Die Umstellung des Ladeverfahrens darf nur von hierzu befugtem
Servicepersonal gemäß Anleitung von Handicare AB vorgenommen werden.

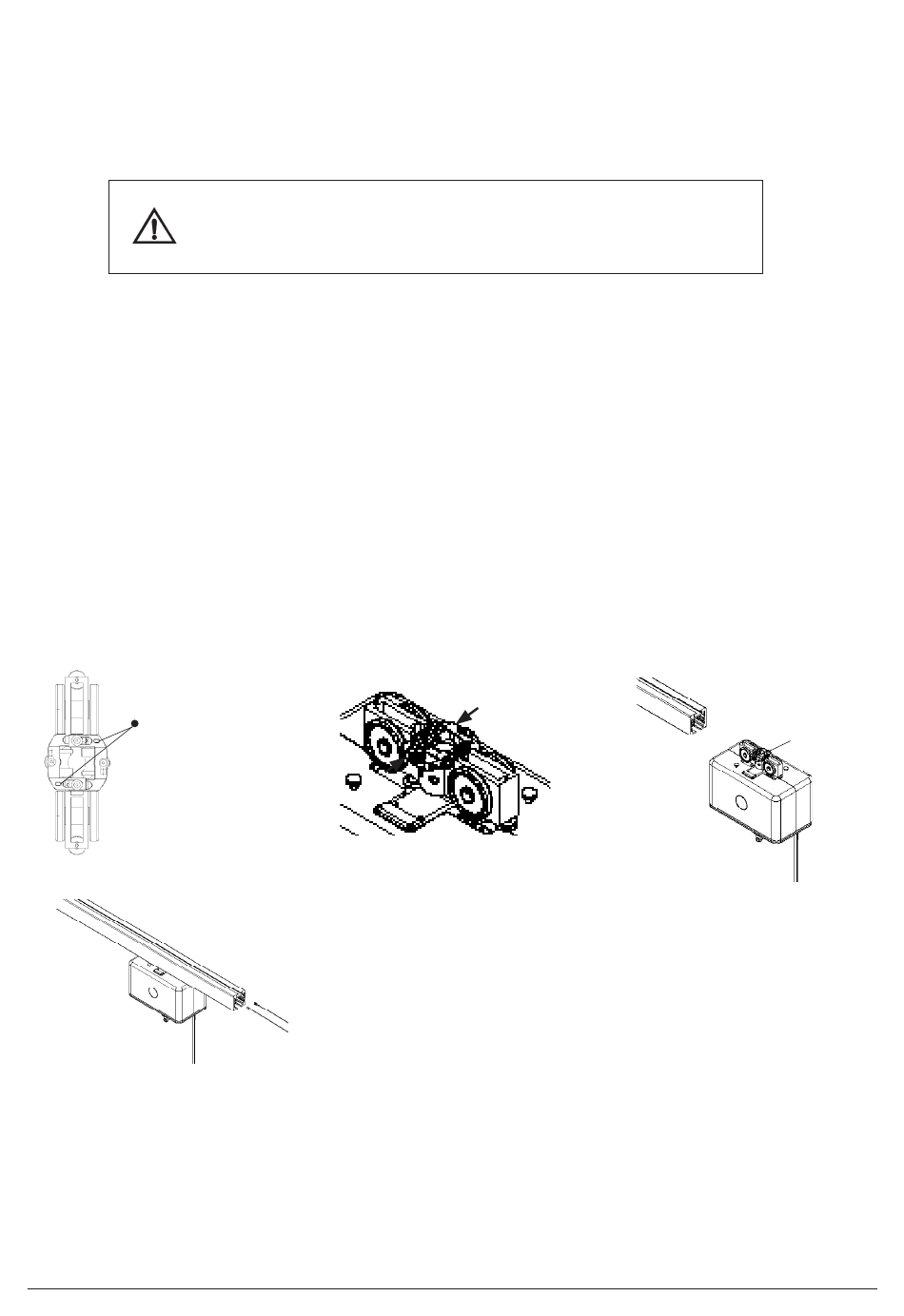

1) Bestimmen Sie die Ladepunkte für die Schienenladung: Die Ladepunkte für die Schienenladung stellen Sie ein, indem
Sie die Federstifte entfernen, welche die Ladeplatte in schmaler Position halten. Stellen Sie dann den DIP-Schalter auf
der Leiterplatte auf die gewählte Ladefunktion um.
2) Prüfen Sie das Ein- und Ausfedern der Ladeplatte, indem Sie diese zusammendrücken, siehe Abb. 2.
3) Prüfen Sie, ob Stromschienen montiert sind (die Montage der Stromschienen wird in der Installationsanleitung für
MilkyWay beschrieben).
4) Setzen Sie den Hubmotor so in die Schiene ein, dass der positive Pol (+ Plus) rechts zu liegen kommt, siehe Abb. 3.
5) Schließen Sie das rote Kabel an die rechte (Plus-Seite der Ladeplatte) und das schwarze Kabel an die linke Seite der
Stromschiene an, siehe Abb. 4.
6) Montieren Sie einen entsprechenden Endstopper an der Schiene.
1
ACHTUNG!
Keine Federstifte
4
96
2 3
+
