Handicare RiseBasic300M Gebrauchsanweisung Seite 24

Alternativ 2: Skenladdning (tillbehör)
Vid val av skenladdning skall lyften kompletteras med In-rail/end point charging (70200062) samt med strömskenor
innan den monteras i vald infästning. Laddaren som medföljer lyften ansluts och används.
Ändring av laddningsalternativ måste utföras av auktoriserad personal
enligt instruktioner angivna av Handicare AB.

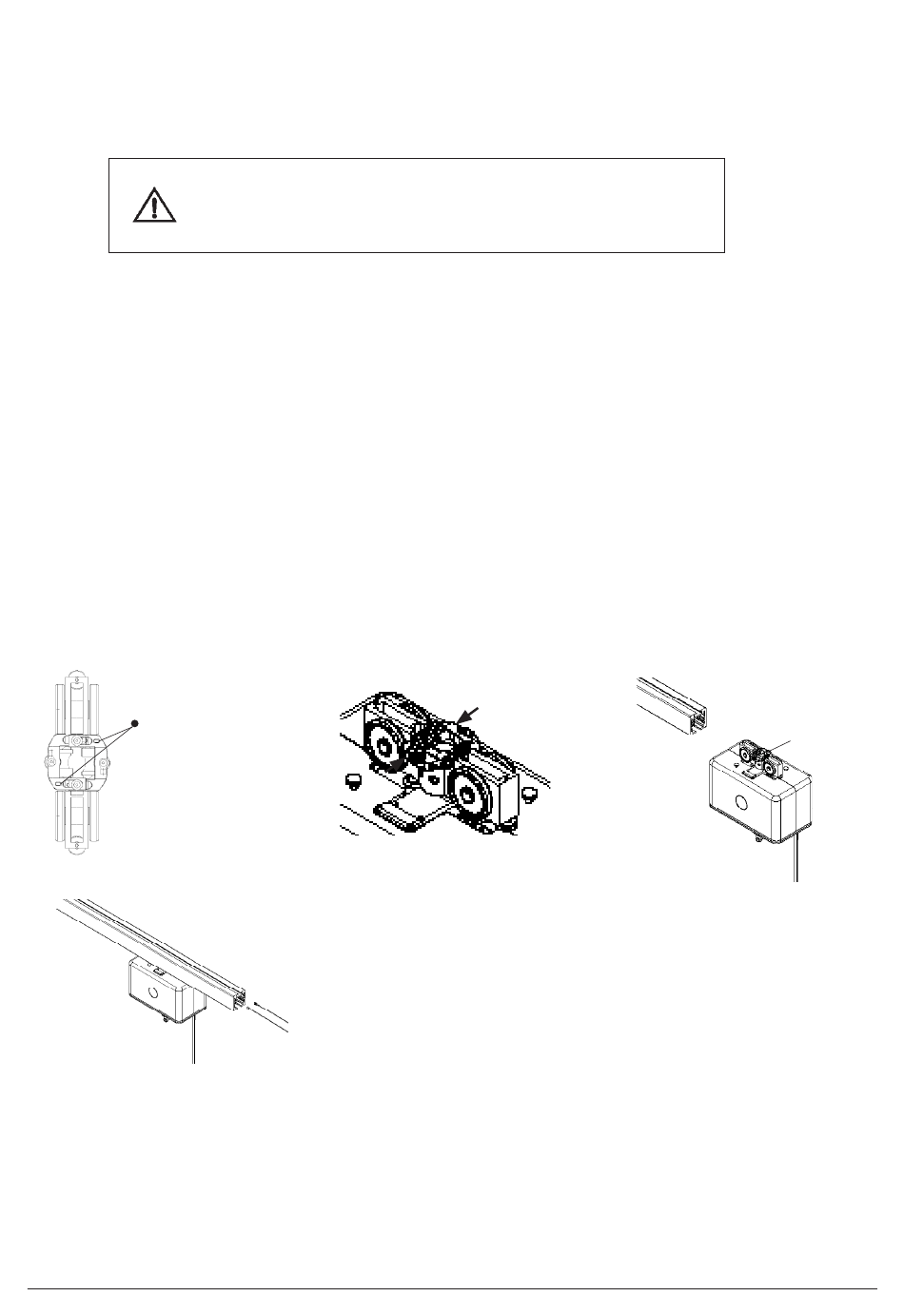

1) Ställ in laddningspunkt för skenladdning. Laddningspunkterna för skenladdning ställs i läge genom att fjäderstiften
som håller laddningsplattan i smalt läge tas bort. Därefter måste dipswitchen på kretskortet justeras för den valda
laddfunktionen.
2) Kontrollera att laddningsplattan fjädrar in och ut genom att trycka ihop laddningsplattan, se bild 2.
3) Kontrollera att skenan har strömskenor monterade (montering av strömskenor är beskriven i installationsboken för
MilkyWay).
4) För in lyftmotorn i skenan så att plus på laddningspunkten hamnar på höger sida enligt bild 3.
5) Anslut den röda kabeln till strömskenan på högra sidan, laddningsplattans plussida, och den svarta kabeln till den
vänstra sidan enligt bild 4.
6) Montera vald ändstopp i skenan.
1
OBS! Inga fjäderstift
4
24
2 3
+
