Handicare RiseBasic300M Gebrauchsanweisung Seite 61

Alternativ 3: Opladning for enden af skinnen (Tilbehør)
Ved valg af opladning for enden af skinnen skal loftløfteren suppleres med ladekontakt (70200062). Den medfølgende
oplader anvendes og sluttes til strømskinnerne.

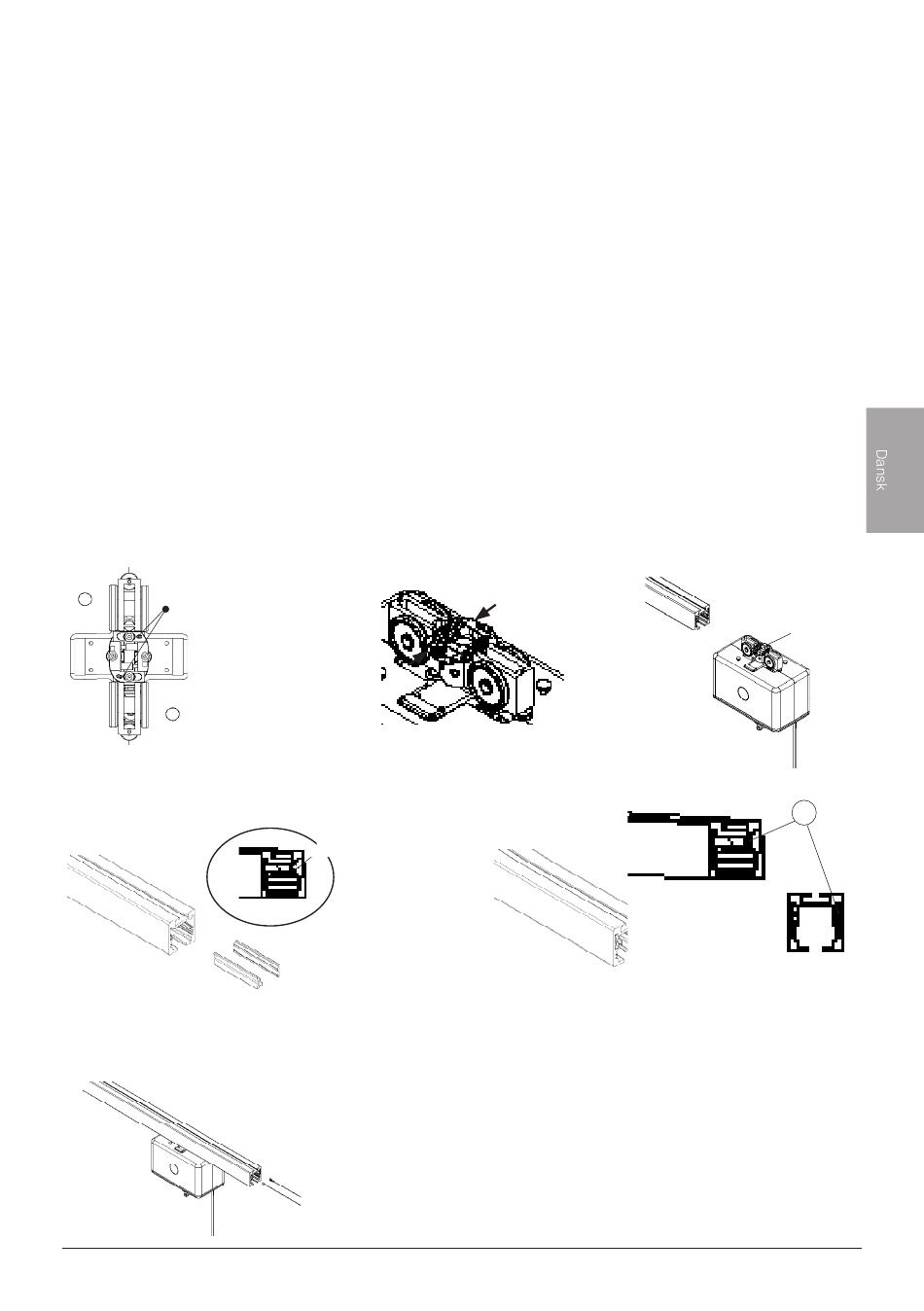

1) Kontroller at opladningspunkterne er indstillede til opladningsstation; opladningspladen holdes sammen med
fjederstift, se billede 1.
2) Kontroller at opladningspladen fjedrer ind og ud ved at trykke opladningspladen sammen, se billede 2.
3) Før løftemodulet ind i skinnen, så plus på opladningspunktet kommer på højre side iht. billede 3.
4) Monter ladekontakt iht. billede 4. BEMÆRK! Tryk ladekontakten ca. 50 mm ind (A), hvis der kun anvendes stopbolt.
Ved brug af justerbart endestop trykkes ladekontakten ca. 90 mm ind.
5) Monter de medfølgende skruer, som holder ladekontakten, se billede 5 (B).
6) Slut det røde kabel til ladekontakten på højre side, opladningspladens plusside, og det sorte kabel på venstre side iht.
billede 6.
7) Monter det valgte endestop i skinnen.
