Handicare RiseBasic300M Gebrauchsanweisung Seite 97

Alternative 3: Endpunktladung (Zubehör)
Für die Endpunktladung ist der Hubmotor vor der Montage mit dem Zubehör In-rail/end point charging (70200062) zu
ergänzen. Das mit dem Hubmotor mitgelieferte Ladegerät wird angeschlossen.

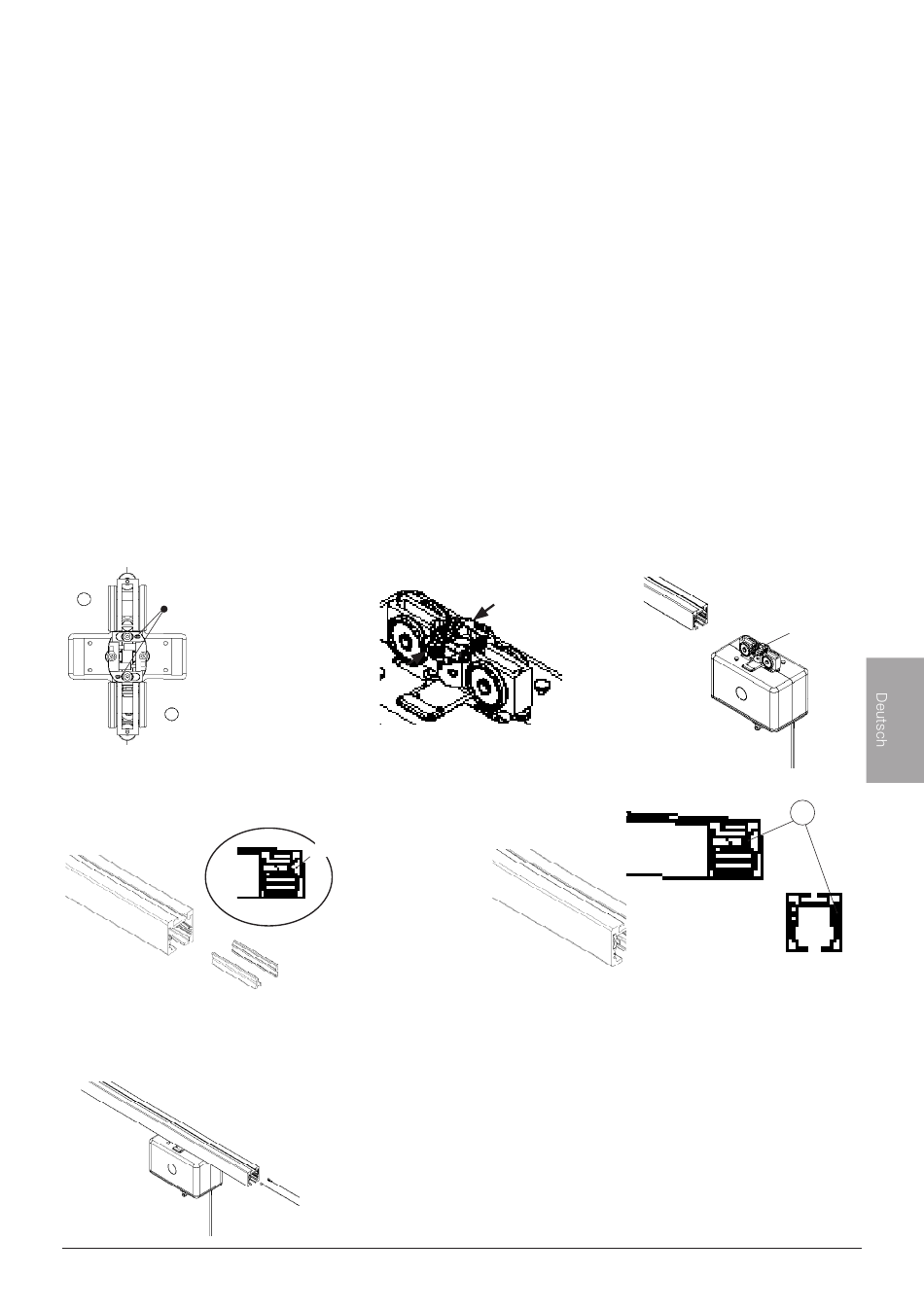

1) Prüfen Sie, ob die Ladepunkte auf Ladestation eingestellt sind. Die Ladeplatte wird von Federstiften zusammenge-
halten, siehe Abb. 1.
2) Prüfen Sie das Ein- und Ausfedern der Ladeplatte, indem Sie diese zusammendrücken, siehe Abb. 2.
3) Setzen Sie den Hubmotor so in die Schiene ein, dass der positive Pol (+ Plus) rechts zu liegen kommt, siehe Abb. 3.
4) Montieren Sie die Ladebleche gemäß Abb. 4. HINWEIS! Bei Verwendung eines Sicherungsbolzens schieben Sie das
Ladeblech (A) ca. 50 mm ein. Bei Verwendung eines verstellbaren Endstoppers schieben Sie das Ladeblech
ca. 90 mm ein.
5) Befestigen Sie die beiden Ladebleche mit den beigefügten Schrauben, siehe Abb. 5 (B).
6) Schließen Sie das rote Kabel an das rechte Ladeblech (Plus-Seite der Ladeplatte) und das schwarze Kabel an das
linke Ladeblech, siehe Abb. 6.
7) Montieren Sie einen entsprechenden Endstopper an der Schiene.
1
Federstifte
4
6
SystemRoMedic
M A N U A L
TM
2
A
- +
+
+
-
3
5
+
+ Plus
+
B
97
