Alternativa 3: Carga de punto final (accesorio)
Si se ha escogido la opción de carga de punto final, la unidad de grúa debe dotarse de un contacto de (70200062). Se
utiliza el cargador incluido con la unidad de grúa.

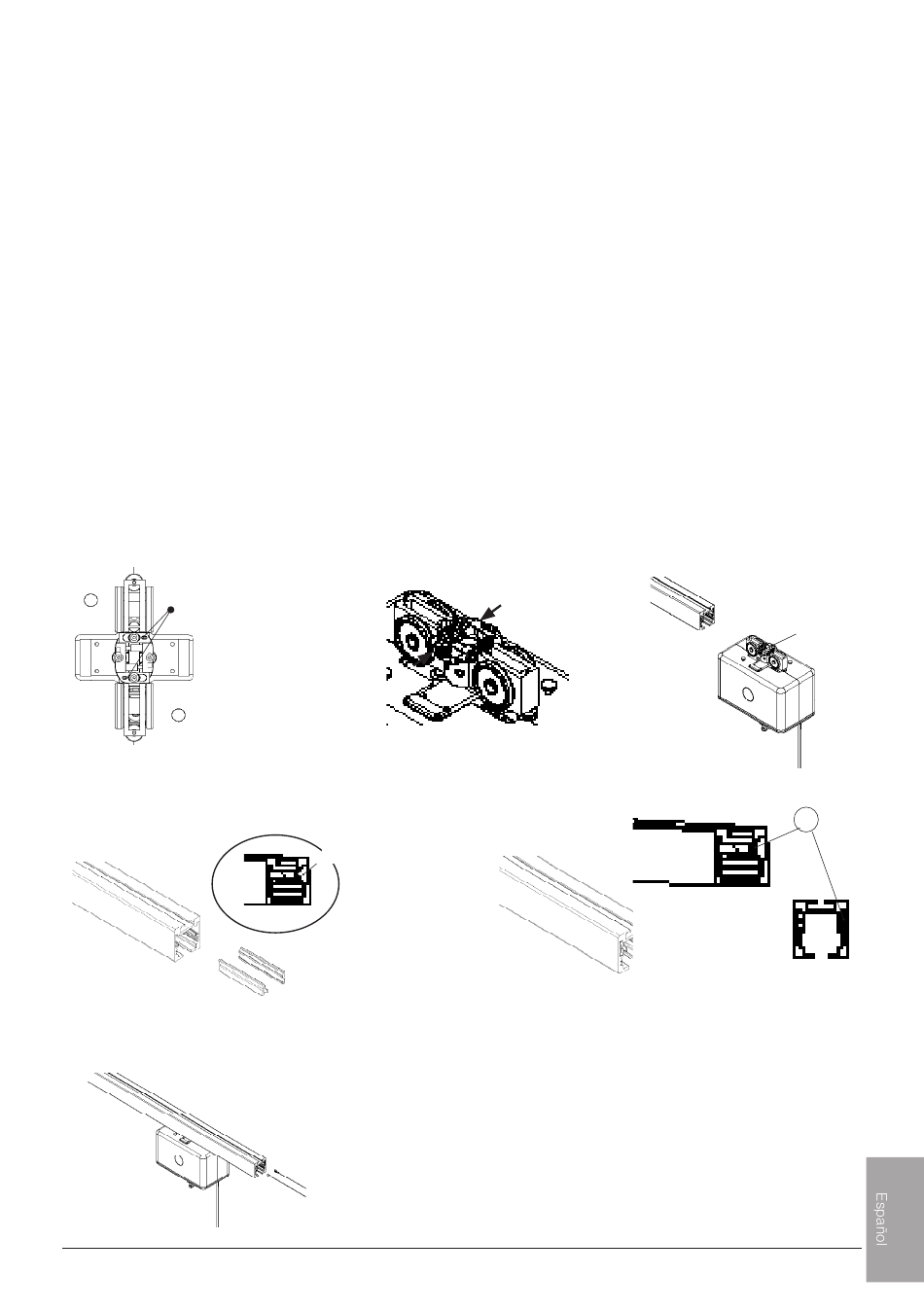

1) Asegúrese de que los puntos de carga se ajusten a la estación de carga; la placa de carga se fija con los pasadores
de resorte (ver figura 1).
2) Asegúrese de que la placa de carga se encaje y desencaje al presionar sobre ella (ver figura 2).
3) Guíe la unidad de grúa en el riel de modo que el polo positivo del punto de carga quede en el lado derecho, conforme
a la figura 3.
4) Monte los contactos del cargador de acuerdo a la figura 4. ¡ATENCIÓN! Presione el contacto del cargador (A) unos 50
mm si solo se emplea un perno de tope. En caso de utilizar un tope ajustable, el contacto del cargador puede insertarse
unos 90 mm.
5) Coloque los tornillos que acompañan a los contactos del cargador (ver figura 5 [B]).
6) Conecte el cable rojo al contacto del cargador en el lado derecho, el polo positivo de la placa del cargador; y el cable
negro en el lado izquierdo (negativo), conforme a la figura 6.
7) Instale el tope en el riel.
1
Pasador de resorte
4
6
SystemRoMedic
M A N U A L
TM
2
A
- +
+
-
+
-
3
5
+
+ Positivo
+
B
