Alternative 2 : charge sur rail (accessoire)
Si l'on choisit la charge sur rail, le rail doit être complété par (70200062) et des rails sous tension avant d'être monté. Le
chargeur livré avec l'auxiliaire de levage est utilisé et raccordé.
Toute modification de l'alternative de charge doit être effectuée par une
personne autorisée et selon les instructions fournies par Handicare AB.

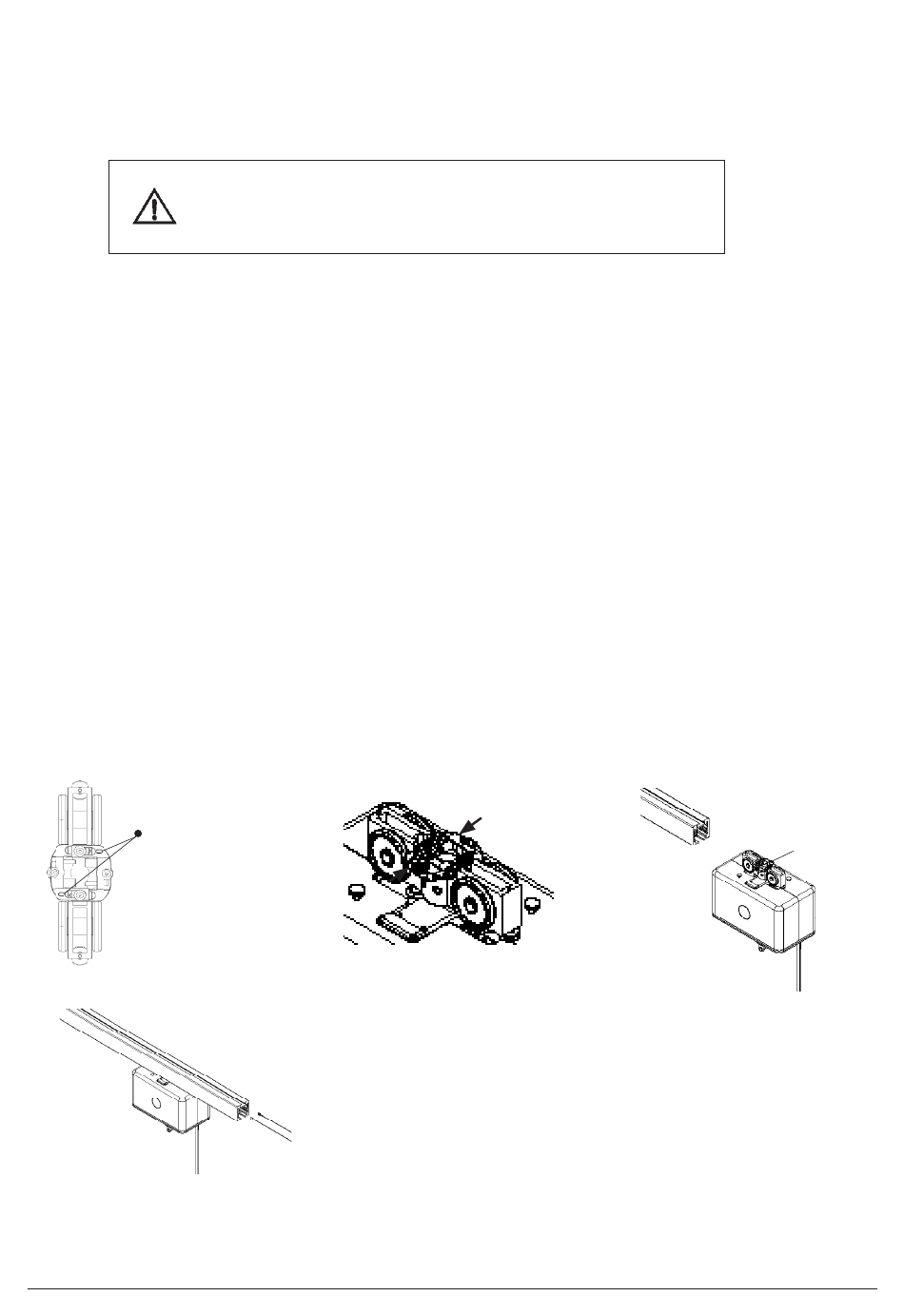

1) Programmer le point de charge pour la charge sur rail; la plaque de charge n'est pas maintenue par les goupilles à
ressort, voir image 1. Les points de charge pour charge sur rail se mettent en position en retirant les goupilles qui main-
tiennent la plaque de charge en position étroite. Les commutateurs DIP de la carte de circuit doivent être ajustés pour la
fonction de charge choisie.
2) Vérifier que la plaque de charge peut entrer et sortir en pressant sur la plaque de charge. Voir image 2.
3) Vérifier que les rails sous tension sont placés sur le rail (le montage des rails sous tension est décrit dans le manuel
d'installation de MilkyWay).
4) Introduire le moteur de levage dans le rail, de sorte que le plus du point de charge se retrouve du côté droit, comme
sur l'image 3.
5) Raccorder le câble rouge sur le rail sous tension du côté droit, du côté plus de la plaque de charge et le câble noir du
côté gauche, selon l'image 4.
6) Monter la butée choisie sur le rail.
1
ATTENTION ! Pas
de goupilles à ressort
4
