Alternativ 2: Opladning i skinnen (Tilbehør)
Ved valg af opladning i skinnen skal loftløfteren suppleres med en ladekontakt (70200062) samt med strømskinner, inden
den monteres. Den medfølgende oplader anvendes og sluttes til strømskinnerne.

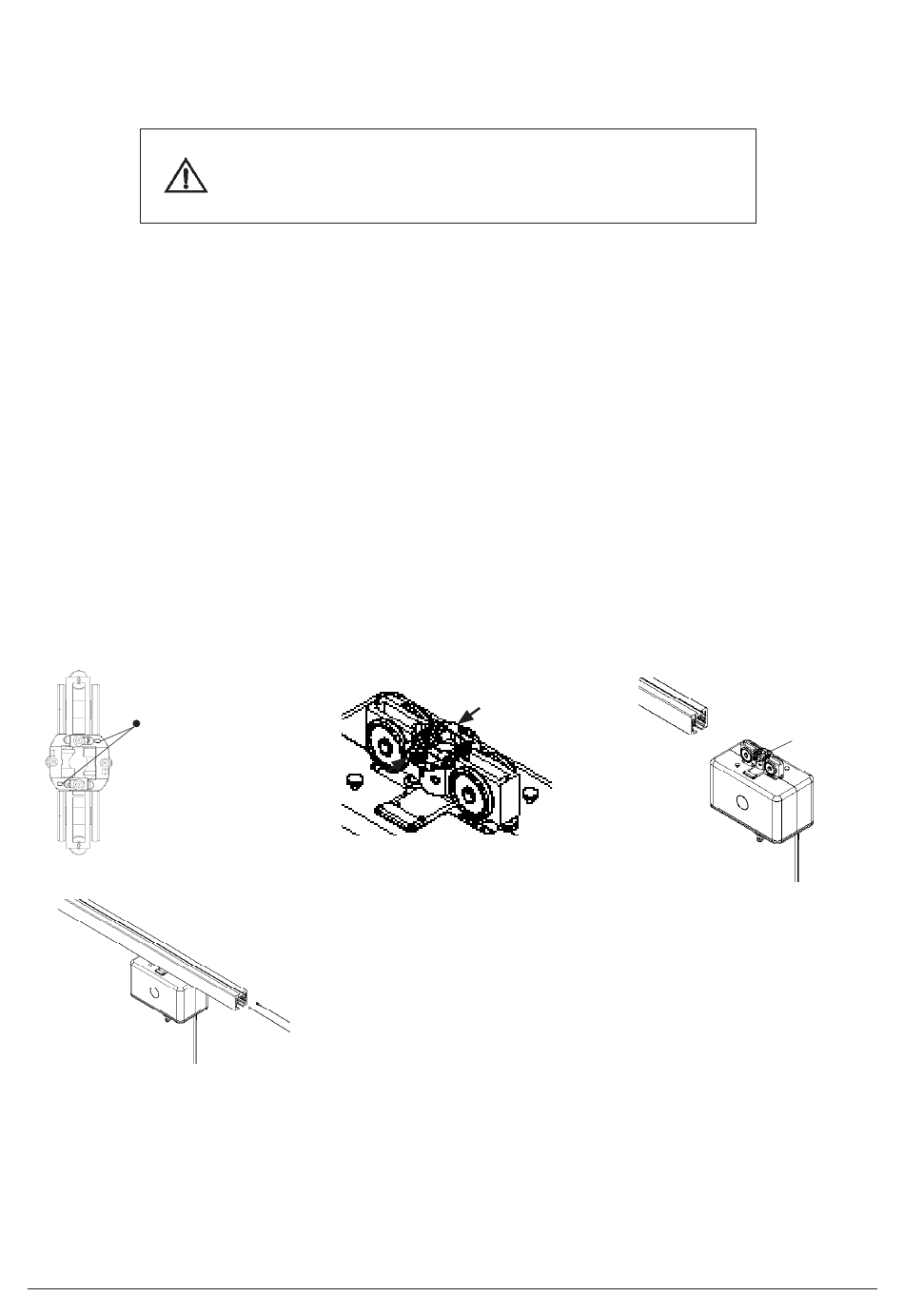

1) Indstil opladningspunkt for skinneopladning; opladningspladen holdes ikke sammen af fjederstift, se billede 1. Oplad-
ningspunkterne for skinneopladning placeres ved at stiften, som holder opladningspladen i position, fjernes. Derefter skal
dip-switchen på printpladen justeres til den valgte opladningsfunktion.
2) Kontroller, at opladningspladen fjedrer ind og ud ved at trykke opladningspladen sammen. se billede 2.
3) Kontroller, at skinnen har strømskinner monterede (montering af strømskinner er beskrevet i installationsbogen for
MilkyWay).
4) Før løftemodulet ind i skinnen, så plus på opladningspunktet kommer på højre side iht. billede 3.
5) Slut det røde kabel til strømskinnen på højre side, opladningspladens plusside, og det sorte kabel til den venstre side
iht. billede 4.
6) Monter det valgte endestop i skinnen.
1
BEMÆRK! Ingen
fjederstifter
4
60
Ændring af opladningsalternativ skal udføres af autoriseret personale iht.
instruktioner fra Handicare AB.
2 3
+
