Alternativa 3: Ricarica al finecorsa (accessorio)
In caso di ricarica al finecorsa, il sollevatore deve essere equipaggiato con (70200062). Il caricabatterie viene fornito
insieme al sollevatore e deve essere collegato.

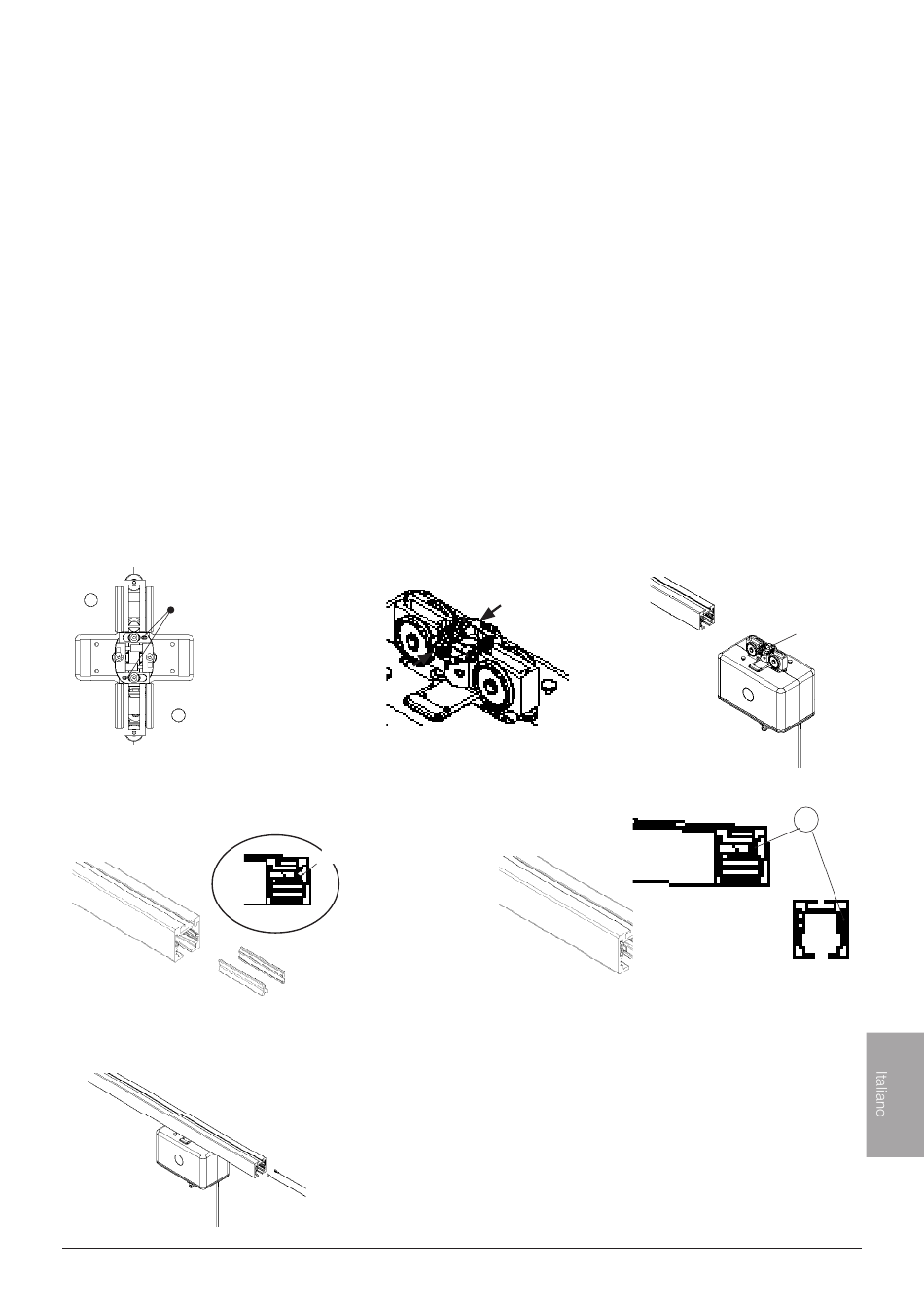

1) Accertarsi che i punti di ricarica siano impostati per la stazione di ricarica e che il lamierino del caricabatterie sia fissato
con le spine elastiche, vedere Figura 1.
2) Accertarsi che il lamierino del caricabatterie si muova verso l'interno e l'esterno quando viene applicata la pressione,
vedere Figura 2.
3) Disporre il sollevatore sulla guida in modo che il lato positivo sul punto di ricarica si trovi sul lato destro, vedere Figura 3.
4) Disporre i contatti del caricabatterie come in Figura 4. NOTA! Inserire il contatto (A) per il caricabatterie per 50 mm
circa solamente se viene utilizzato un bullone di finecorsa. In caso di finecorsa regolabile, il contatto deve essere inserito
per 90 mm circa.
5) Fissare i contatti con le viti in dotazione, vedere Figura 5 (B).
6) Collegare il cavo rosso al contatto per il caricabatterie sul lato destro, cioè il lato positivo del lamierino del caricabat-
terie, e il cavo nero sul lato sinistro (negativo) come in Figura 6.
7) Installare il finecorsa sulla guida.
1
Spina elastica
4
6
SystemRoMedic
M A N U A L
TM
2
A
- +
+
-
+
-
3
5
+
+ Plus
+
B
