Alternativa 2: Carga en riel (accesorio)
Si se ha escogido la opción de carga en riel, la unidad de grúa deberá dotarse antes de la instalación de un contacto de
(70200062) y de rieles de carga. Se utiliza el cargador incluido con la unidad de grúa.
La modificación de la opción de carga debe realizarla personal autorizado
conforme a las instrucciones expedidas por Handicare AB.

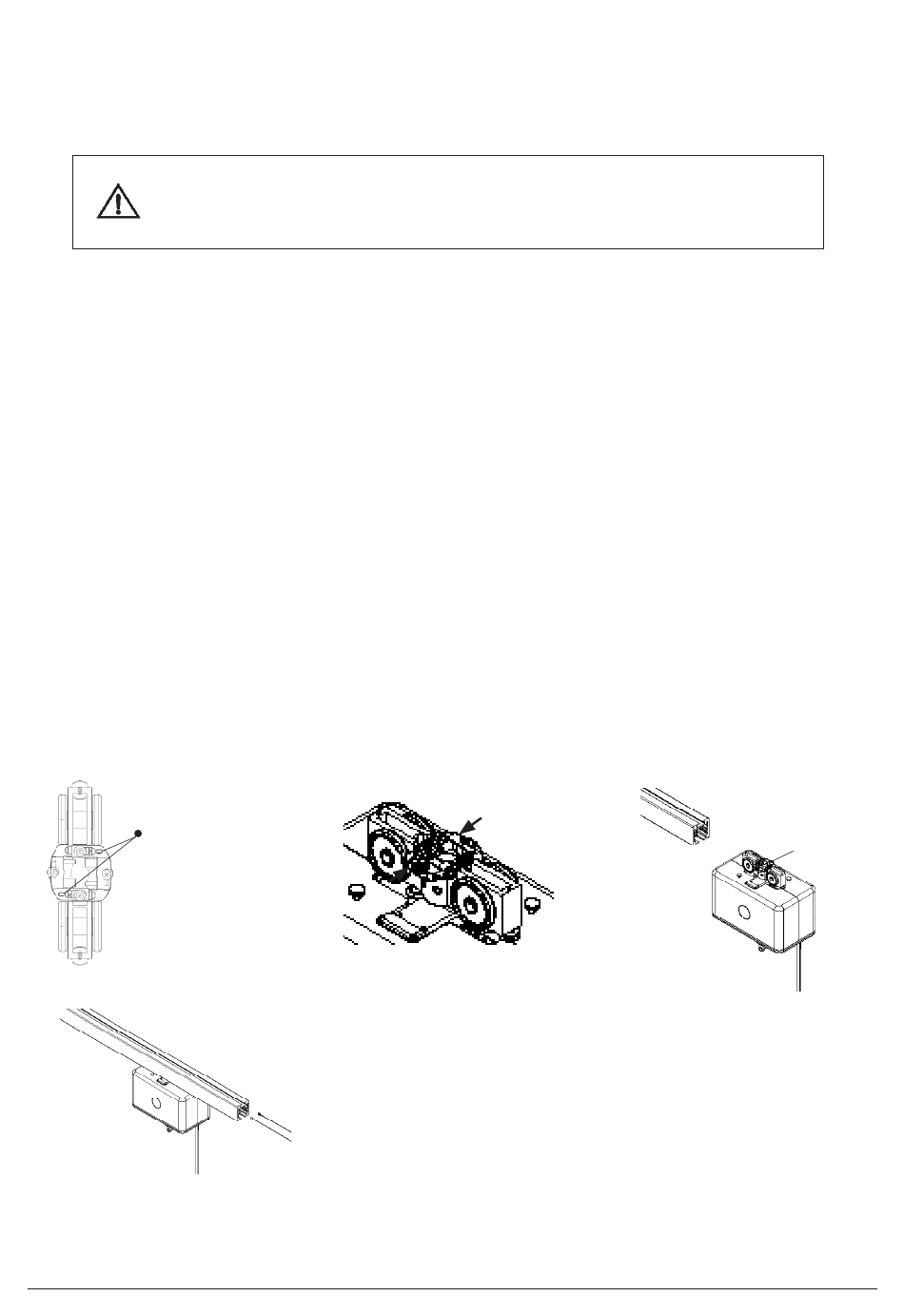

1) Ajuste los puntos de carga en riel; la placa de carga no se fija con los pasadores de resorte (ver figura 1). Al objeto
de configurar dichos puntos de carga en riel, extraiga los pasadores de resorte que sujetan la placa de carga. Ahora el
conmutador DIP de la placa de circuitos estará ajustado para la función de carga deseada.
2) Asegúrese de que la placa de carga se encaje y desencaje al presionar sobre ella (ver figura 2).
3) Asegúrese de haber instalado los rieles de carga (la instalación de éstos se describe en el manual de instrucciones
de MilkyWay).
4) Guíe la unidad de grúa en el riel de modo que el polo positivo del punto de carga quede en el lado derecho, conforme
a la figura 3.
5) Conecte el cable rojo al contacto del cargador en el lado derecho, el polo positivo de la placa del cargador; y el cable
negro en el lado izquierdo (negativo), conforme a la figura 4.
6) Instale el tope en el riel.
