RiseBasic
SystemRoMedic
TM
Manual nr: 715 Ver. 12
SWL:
RiseBasic300M: 138 kg/300 lbs
RiseBasic440M: 200 kg/440 lbs
User manual – English
Bruksanvisning – Svenska
Brukermanual – Norsk
Brugsvejledning – Dansk
Käyttöohje – Suomi
Gebrauchsanweisung – Deutsch
Handleiding – Nederlands
Manuel utilisateur – Français
Manuale utente – Italiano
Manual de usuario – Español
50100039 (RiseBasic300M)
50100040 (RiseBasic440M)
Inhaltsverzeichnis
Verwandte Anleitungen für Handicare RiseBasic300M
Inhaltszusammenfassung für Handicare RiseBasic300M
- Seite 1 Käyttöohje – Suomi Gebrauchsanweisung – Deutsch Handleiding – Nederlands Manuel utilisateur – Français Manuale utente – Italiano Manual de usuario – Español 50100039 (RiseBasic300M) 50100040 (RiseBasic440M) SWL: RiseBasic300M: 138 kg/300 lbs RiseBasic440M: 200 kg/440 lbs Manual nr: 715 Ver. 12...
-
Seite 93: Sicherheitsprüfung

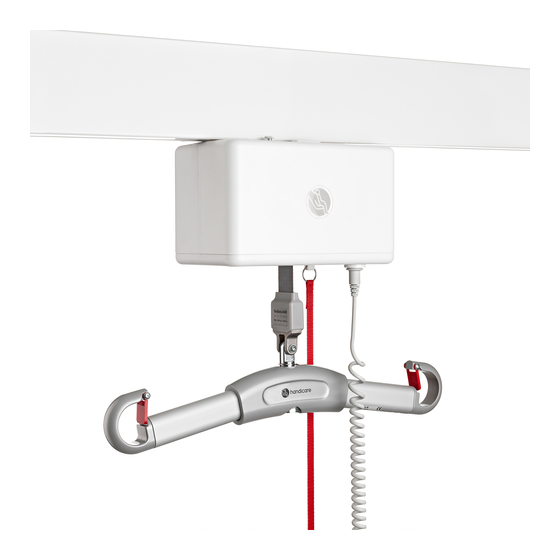

RiseBasic300M/RiseBasic440M Deutsch SystemRoMedic Max. zulässige Belastung: RiseBasic300M: 138 kg RiseBasic440M: 200 kg RiseBasic ist ein sicherer und leicht zu handhabender Deckenliftermotor, der in allen Umgebungen und allen Räumlichkeiten, an fest installierten Schienensystemen und an tragbaren, freistehenden Ständersystemen einsetzbar ist. Zusammen mit korrekt angepasstem Hebezubehör bietet RiseBasic sichere, bequeme und individuell angepasste Transfers, ob im Sitzen oder Liegen, ob zwischen Bett, Rollstuhl oder Toilette. -
Seite 94: Auspacken Und Prüfen
HINWEIS! Die Installation und Prüfung des Hubmotors müssen von hierzu befugtem Servicepersonal gemäß Anleitung von Handicare AB vorgenommen werden. Eine periodische Überprüfung ist mindestens einmal jährlich durchzuführen. Es sind ausschließlich Originalersatzteile zu verwenden. Service und Wartung sind gemäß den Anweisungen in der Gebrauchsanweisung durchzuführen. -
Seite 95: Montage Des Ladegeräts
Not-Aus-Leine Nach der Installation des Hubmotors am Schienensystem ist die Not-Aus- Leine anzupassen. Passen Sie die Höhe der Not-Aus-Leine so an, dass die Leine die Pflegekraft bei einem normalen Transfer nicht stört, aber dennoch allen Pflegekräften leicht zugänglich ist. Schneiden Sie hierzu die Not-Halt- Leine mit einer Schere ab und verschweißen Sie das Ende gegen Aufdrießeln mittels offener Flamme. - Seite 96 Ladegerät wird angeschlossen. Die Umstellung des Ladeverfahrens darf nur von hierzu befugtem Servicepersonal gemäß Anleitung von Handicare AB vorgenommen werden. 1) Bestimmen Sie die Ladepunkte für die Schienenladung: Die Ladepunkte für die Schienenladung stellen Sie ein, indem Sie die Federstifte entfernen, welche die Ladeplatte in schmaler Position halten. Stellen Sie dann den DIP-Schalter auf der Leiterplatte auf die gewählte Ladefunktion um.
- Seite 97 Alternative 3: Endpunktladung (Zubehör) Für die Endpunktladung ist der Hubmotor vor der Montage mit dem Zubehör In-rail/end point charging (70200062) zu ergänzen. Das mit dem Hubmotor mitgelieferte Ladegerät wird angeschlossen. 1) Prüfen Sie, ob die Ladepunkte auf Ladestation eingestellt sind. Die Ladeplatte wird von Federstiften zusammenge- halten, siehe Abb.
- Seite 98 • Die Installation und Prüfung des Hubmotors müssen von hierzu befugtem Servicepersonal gemäß Anleitung von Handicare AB vorgenommen werden. Eine periodische Überprüfung ist mindestens einmal jährlich durchzuführen. Es sind ausschließlich Originalersatzteile zu verwenden. Service und Wartung sind gemäß den Anweisungen in der Gebrauchsanweisung durchzuführen.
-
Seite 99: Anwendung Des Produkts
Anwendung des Produkts Wichtige Hinweise • Die bedienende Pflegekraft muss entsprechend geschult sein und eingehende Kenntnisse über das Transferieren Pflegebedürftiger mit diesem Hilfsmittel besitzen. Dabei sind das richtige Zubehör und die richtigen Arbeitstechniken anzuwenden. Es ist auch wichtig, dass die Pflegekraft während des Transfers beim Pflegebedürftigen bleibt. •... -
Seite 100: Max. Zulässige Belastung
Max. zulässige Belastung Die einzelnen Komponenten innerhalb des zusammengebauten Liftersystems (Lifter, Hebebügel, Hebegurt und ggf. anderes Zubehör) können unterschiedliche maximal zulässige Belastungen aufweisen. Das zusammengebaute Liftersystem darf jedoch nie höher als mit dem Gewicht belastet werden, das für die Komponente mit der geringsten Belastung zulässig ist. -
Seite 101: Aufladen Des Hubmotors
Aufladen des Hubmotors Für RiseBasic stehen drei alternative Ladesysteme zur Verfügung: 1. Aufladung über die Handbedienung an der Ladestation (Standardausführung) 2. Schienenladung (Zubehör) 3. Endpunktladung über die Schiene (Zubehör) RiseBasic wird mit einem separaten Ladegerät aufgeladen. Das Ladegerät wird mittels DC-Stecker an das Ladekabel angeschlossen. - Seite 102 Akkustatus an der Ladestation • Das Akkusymbol leuchtet grün, wenn mehr als 50 % der Akkukapazität vorhanden sind. • Wenn das Akkusymbol beim Starten des Lifters orangefarben blinkt, ist Aufladung erforderlich. • Wenn beim Hochfahren des Lifters das Akkusymbol orangefarben leuchtet und zugleich ein akustischer Alarm ertönt, ist der Akkupack entladen und muss umgehend aufgeladen werden.
-
Seite 103: Handbedienung
Handbedienung Anschließen der Handbedienung an den Hubmotor Den Anschluss für die Handbedienung finden Sie an der Unterseite des Hubmotors (Abb. 1). Drücken Sie den Stecker der Handbedienung fest ein. Heben/Senken Mit den Pfeiltasten wird das Liftband angehoben bzw. abgesenkt. Die Hubbewegung stoppt, wenn Sie die Pfeiltaste loslassen (Abb. -
Seite 104: Jährliche Inspektion Mit Service Und Wartung
Symbol aufleuchtet, ist in der Regel ein Servicetechniker hinzuzuziehen. Jährliche Inspektion mit Service und Wartung Nach einer Betriebsdauer von 12 Monaten leuchtet das Symbol für Service und Wartung automatisch auf. Wenden Sie sich an einen von Handicare zugelassenen Servicetechniker bezüglich Wartung und Zurücksetzen des Systems. SystemRoMedic... -
Seite 105: Elektrische Notabsenkung
Notabsenkung auf einen geeigneten Platz erfolgt. HINWEIS! Die Absenkung erfolgt sehr langsam. Zum Zurücksetzen der manuellen Notabsenkung/-anhebung: Wenden Sie sich an einen von Handicare zugelassenen Servicetechniker. Den Lifter nicht benutzen! Öffnung für Inbusschlüssel SystemRoMedic M A N U A L... - Seite 106 Fehlersuche Wenn die Hubbewegung nicht funktioniert, prüfen Sie Folgendes: – Die Not-Aus-Funktion muss deaktiviert sein. – Der Lifter muss mit der Handbedienung eingeschaltet (ON) sein (hörbares Geräusch). – Das Kabel der Handbedienung muss korrekt angeschlossen und der Stecker fest eingedrückt sein. Ziehen Sie ggf. den Stecker heraus und stecken Sie diesen wieder fest ein.
- Seite 107 StretcherBar, Artikelnummer 70200006, und StretcherSling, Artikelnummer 46502007, für Horizontaltransfers Sling bar RFL X4, Vierpunkthebebügel, Artikelnummer 70200017 Waagen Charder MHS2500 ist eine Waage im SystemRoMedic™ von Handicare. Es gibt zwei Ausführungen zum Wiegen eines Pflegebedürftigen an stationären und mobilen Liftern. Artikelnummer 70100002 (300 kg) Artikelnummer 70100003 (400 kg) Positionierungshilfen SystemRoMedic™...
-
Seite 108: Wartung
Überprüfungen sind von hierzu autorisiertem Servicepersonal anhand der Serviceanleitung von Handicare AB durchzuführen. Reparatur- und Wartungsarbeiten dürfen nur von hierzu autorisiertem Servicepersonal unter Verwendung von Originalersatzteilen vorgenommen werden. Verbrauchte Akkus und Batterien sind vorschriftsmäßig zu entsorgen; sie können auch an Handicare oder einen Vertragshändler von Handicare zurückzugeben werden. Reinigung Wischen Sie den Lifter bei Bedarf mit einem mit warmem Wasser oder Seifenlösung befeuchteten Tuch ab. -
Seite 109: Technische Daten
Max. zulässige Belastung 200 kg RiseBasic440M: Max. zulässige Belastung 138 kg RiseBasic300M: Medizinprodukt der Klasse I. Das Produkt erfüllt sämtliche einschlägige Anforderungen der EU-Richtlinie über Medizinprodukte 93/42/EWG der Klasse I und des Medizinproduktegesetzes (MPG). Seriennummer SystemRoMedic M A N U A L... - Seite 110 Teilebezeichnungen 1. Anschluss für Handbedienung 2. Handbedienung 3. Liftband 4. Not-Aus und elektrische Notabsenkung 5. Manuelle Notabsenkung/-anhebung 6. Bedienfeld A. Schiene 64 – 160 mm B. Bauhöhe des Hubmotors 160 mm C. Einbauhöhe 230 mm Einbauhöhe mit SlingBar M: 327 mm SystemRoMedic M A N U A L...
- Seite 183 SystemRoMedic M A N U A L...
