Alternativa 2: Ricarica nelle guide (accessorio)
In caso di ricarica nelle guide, il sollevatore deve essere equipaggiato con (70200062) e le guide per il caricabatterie
prima dell'installazione. Il caricabatterie viene fornito insieme al sollevatore e deve essere collegato.
L'eventuale modifica per il passaggio ad un'alternativa di ricarica differente deve
essere effettuata da personale autorizzato nel rispetto delle istruzioni fornite da Handicare AB.

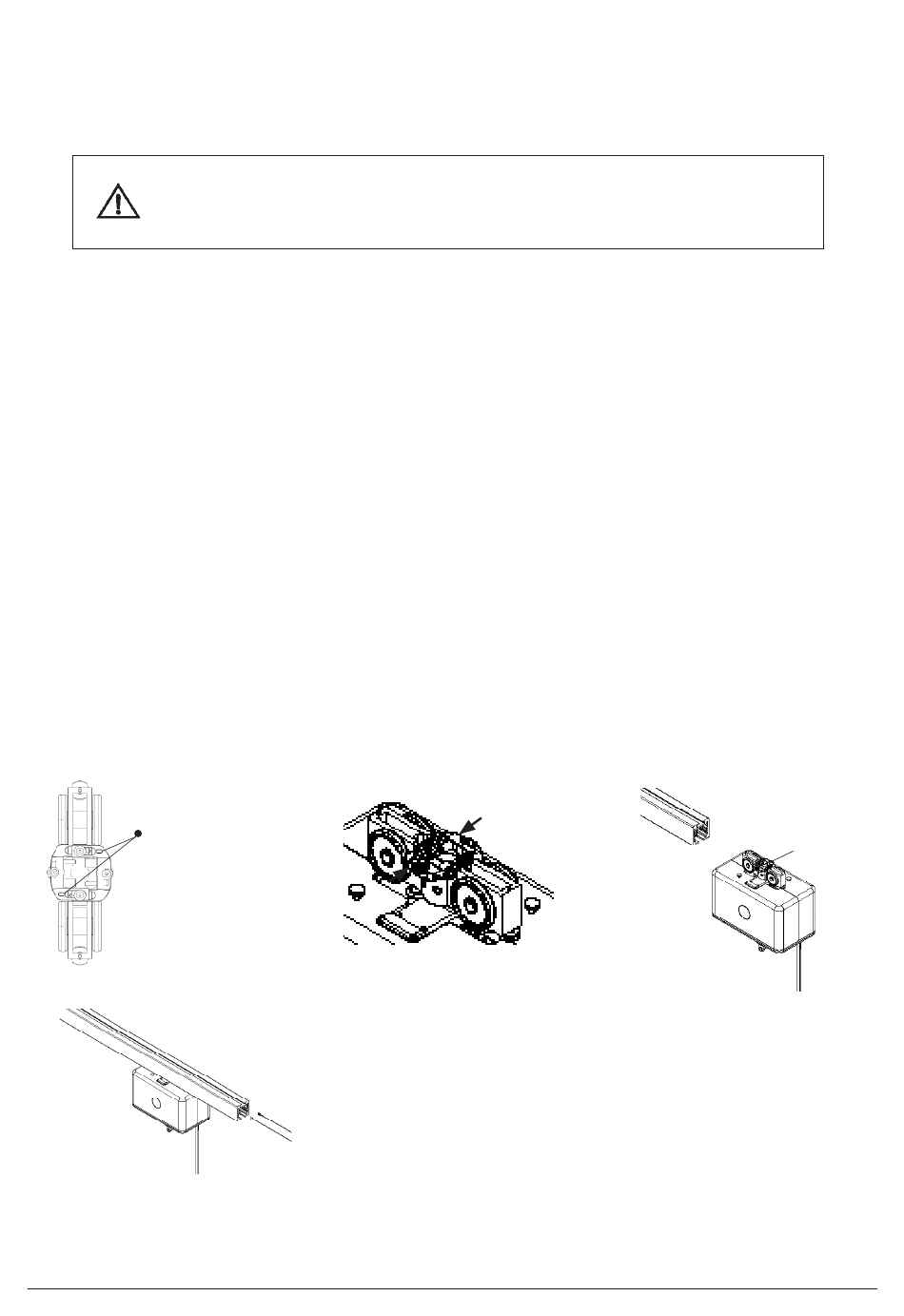

1) Accertarsi che i punti di ricarica siano impostati per la ricarica nelle guide e che il lamierino del caricabatterie non sia
fissato con le spine elastiche, vedere Figura 1. Per impostare i punti di ricarica per la ricarica sulle guide, rimuovere le
spine elastiche che fissano il lamierino del caricabatterie in posizione. Impostare quindi il dip-switch sul circuito stampato
per la funzione di ricarica desiderata.
2) Accertarsi che il lamierino del caricabatterie si muova verso l'interno e l'esterno quando viene applicata la pressione,
vedere Figura 2.
3) Accertarsi che le guide per il caricabatterie siano installate (fare riferimento al manuale di installazione per MilkyWay).
4) Disporre il sollevatore sulla guida in modo che il lato positivo sul punto di ricarica si trovi sul lato destro, vedere Figura 3.
5) Collegare il cavo rosso alla guida per il caricabatterie sul lato destro, cioè il lato positivo del lamierino del caricabatterie,
e il cavo nero sul lato sinistro (negativo) come in Figura 4.
6) Installare il finecorsa sulla guida.
1
NOTA! Senza spina
elastica.
4
150
2
+
-
3
+
