Nein
5.5.1
Durch „Nein" wird die FLEX MOUNT Funktion ausgeschaltet, der Sensor kann wieder im rechten Winkel
montiert werden.
Wenn FLEX MOUNT nicht aktiviert ist, sind „Winkel" 0° und „Abstand" =Messbereichsende Sde
Das Winkel-Symbol
HINWEIS
Sobald FLEX MOUNT deaktiviert wurde, werden SCALE OUT, MESSFELD sowie DIGITAL OUT
auf die Standardeinstellungen zurückgesetzt (SCALE OUT & MESSFLED = Maximales Messfeld,
DIGITAL OUT = Messbereichsende Sde
Ja
5.5.2
In diesem Menüpunkt wird FLEX MOUNT aktiviert.
Als Nächstes wird vom Sensor „Platzieren Sie die Referenz (REF)" ausgegeben, worauf der Sensor auf die
Referenzfläche (Oder auf die Hilfsplatte wenn keine Referenzfläche vorhanden ist) ausgerichtet wird. Die
Referenzfläche muss sich innerhalb des Messfeldes des Sensors befinden (Abstand Sensor-Referenzfläche
kleiner als Messbereichsende Sde). Die Referenzfläche muss dabei den Anforderungen entsprechen.

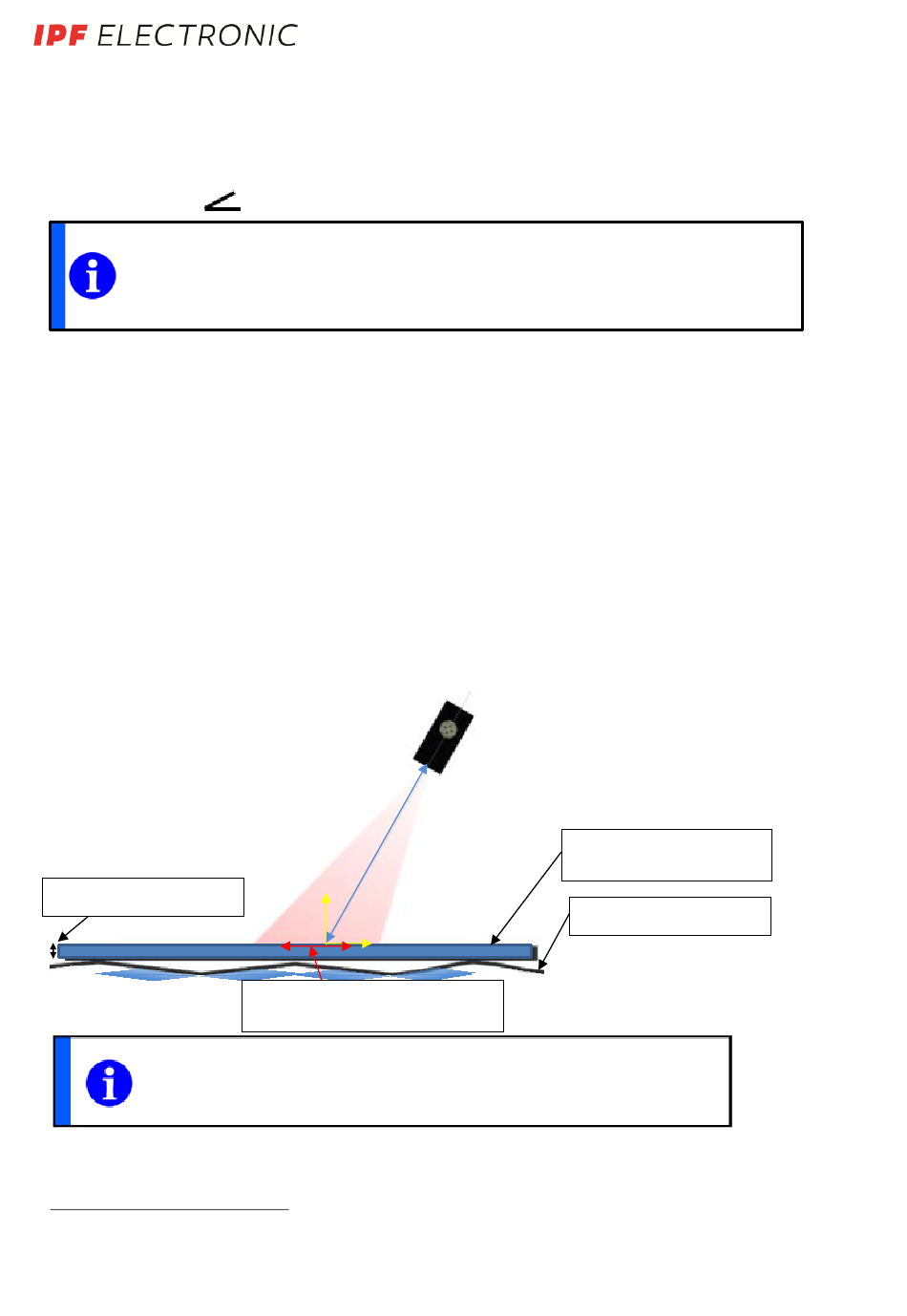

Hilfsplatte
Um Unebenheiten der Referenzfläche auszugleichen kann für diesen Vorgang eine ebene temporäre
Hilfsplatte verwendet werden, welche während dem Einlernen auf die Referenzfläche gelegt und nach dem
Vorgang wieder entfernt wird.
Diese Platte sollte möglichst eben sein und muss „Minimale Länge Referenzfläche"
geachtet werden, dass die Hilfsplatte parallel zur sich darunter befindenden Referenzfläche liegt. Die Dicke
dieser Platte spielt dabei keine Rolle solange sie sich innerhalb des Messfeldes des Sensors befindet. Die
Dicke der Hilfsplatte kann zum Schluss des Vorganges mit „KORREKTUR" wieder abgezogen werden.
KORREKTUR (in mm)
HINWEIS
Die nachfolgenden Menüpunkte EINLERNEN REF und KORREKTUR müssen
abgeschlossen werden damit FLEX MOUNT aktiviert werden kann.
1
Gemäß Datenblatt Kapitel 6.1
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de
verschwindet vom Display.
1
).
Links
Abstand Sensor-
Referenzfläche
M
K
Minimale Länge Referenzfläche
bzw. Hilfsplatte
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2017
Rechts
Hilfsplatte während des
Einlernvorgangs
Referenzfläche uneben
gesetzt.
1
1
erfüllen. Es sollte darauf
26
