5.10 DIGITAL OUT

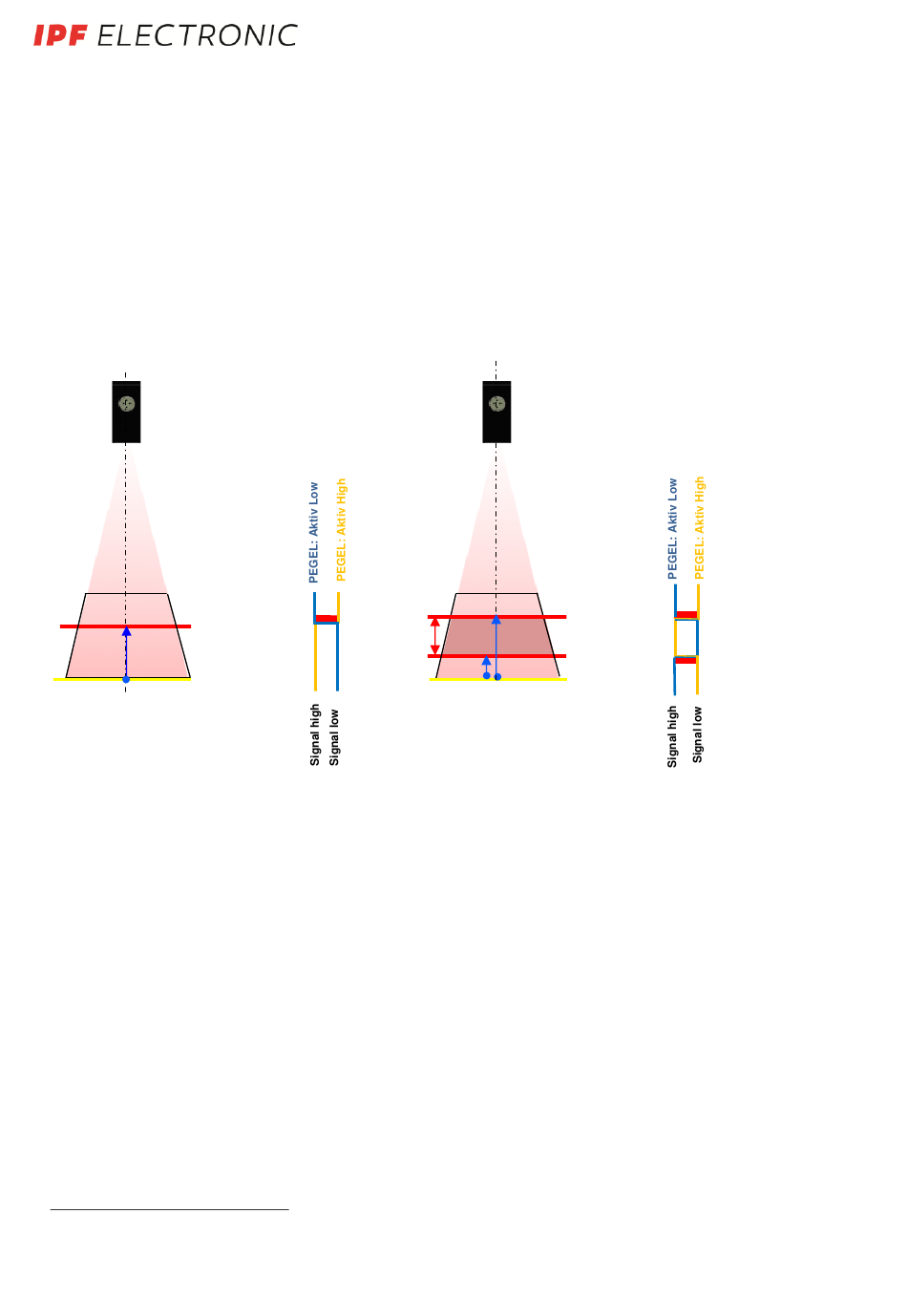

Mit dem Pin 4 (out) steht dem Benutzer ein konfigurierbarer Schaltausgang zur Verfügung.
Dieser kann als einzelner Schaltpunkt (Schwelle) oder aber als Fenster definiert werden. Pin 4 wird aktiv,
sobald der definierte Wert (Punkt oder Fenster) überschritten, bzw. unterschritten wird (Je nach Einstellung
active high oder active low).
Die Schaltpunkte können nur innerhalb des aktiv eingestellten Messfeldes gesetzt werden (Siehe auch
SCALE OUT). Für ein zuverlässiges Schaltsignal gibt es eine Hysterese
, welche in einer Richtung aktiv wird.
1
Das Fenster muss größer als 5% von „Aktuelles Messbereichsende" sein.
SCHWELLE
FENSTER
Hysterese
FENSTER P2
Hysterese
SCHWELLE
FENSTER
FENSTER P1
Hysterese
0 mm
0 mm
Referenzfläche
Referenzfläche
5.10.1 DIGITAL OUT
Hier wird definiert, ob Pin 4 als Schwelle (Mit einem Schaltpunkt) oder als Fenster (Fensterfunktion)
betrieben werden soll.
5.10.2 Schwelle
Der Schaltpunkt wird mit den Pfeiltasten in mm ausgewählt. Der Punkt muss innerhalb des Messbereiches
liegen (Zwischen Messbereichsanfang Sdc
1
und Messbereichsende Sde
1
-2x Hysterese
1
).
1
Gemäß Datenblatt Kapitel 6.1
