5.5 FLEX MOUNT (Funktion HÖHE)
Mit FLEX MOUNT wird für die Referenzfläche eingelernt. Auf diese Weise ist der Sensor in der Lage, in
Einbezug seines Montagewinkels die Höhe von Objekten korrekt zu berechnen.
Für die korrekte Berechnung der Objekthöhe in Bezug auf die Referenzfläche wird diese Funktion empfohlen.
Winkel +30 ... 0°
Abstand zur
Referenzfläche
Mit FLEX MOUNT werden Neigungswinkel und der Abstand zur Referenzfläche automatisch gemessen und
im Sensor gespeichert, damit das Koordinatensystem korrekt gedreht werden kann. Es ist wichtig, dass die
eingelernte Fläche eben ist und möglichst den gesamten Messbereich des Sensors abdeckt.
FLEX MOUNT wird eingesetzt, wenn...
keine Standardmontage (Rechter Winkel zur Referenzfläche bzw. dem Objekt) vorliegt
-
sich die Referenzfläche näher als das Messbereichsende Sde beim Sensor befindet
-
die Referenzfläche automatisch eingelernt und/oder in der Höhe verschoben werden soll
-
der Hintergrund ausgeblendet werden soll
-

Auswirkungen

Das Koordinatensystem wird gedreht
-
Die Referenzfläche wird eingelernt, der ursprüngliche Referenzpunkt des Sensors ist nicht mehr gültig
-
Objekte unterhalb der Referenzfläche werden ignoriert
-
Die Achsen werden nicht mehr als X und Z, sondern als K und M bezeichnet
-
Winkel- Symbol
-
SCALE OUT, DIGITAL OUT und MESSFELD werden auf Werkseinstellung
-
1
Gemäß Datenblatt Kapitel 6.1
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de
M
K
Referenzfläche
links auf dem Display sobald FLEX MOUNT aktiv
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2017
FLEX MOUNT

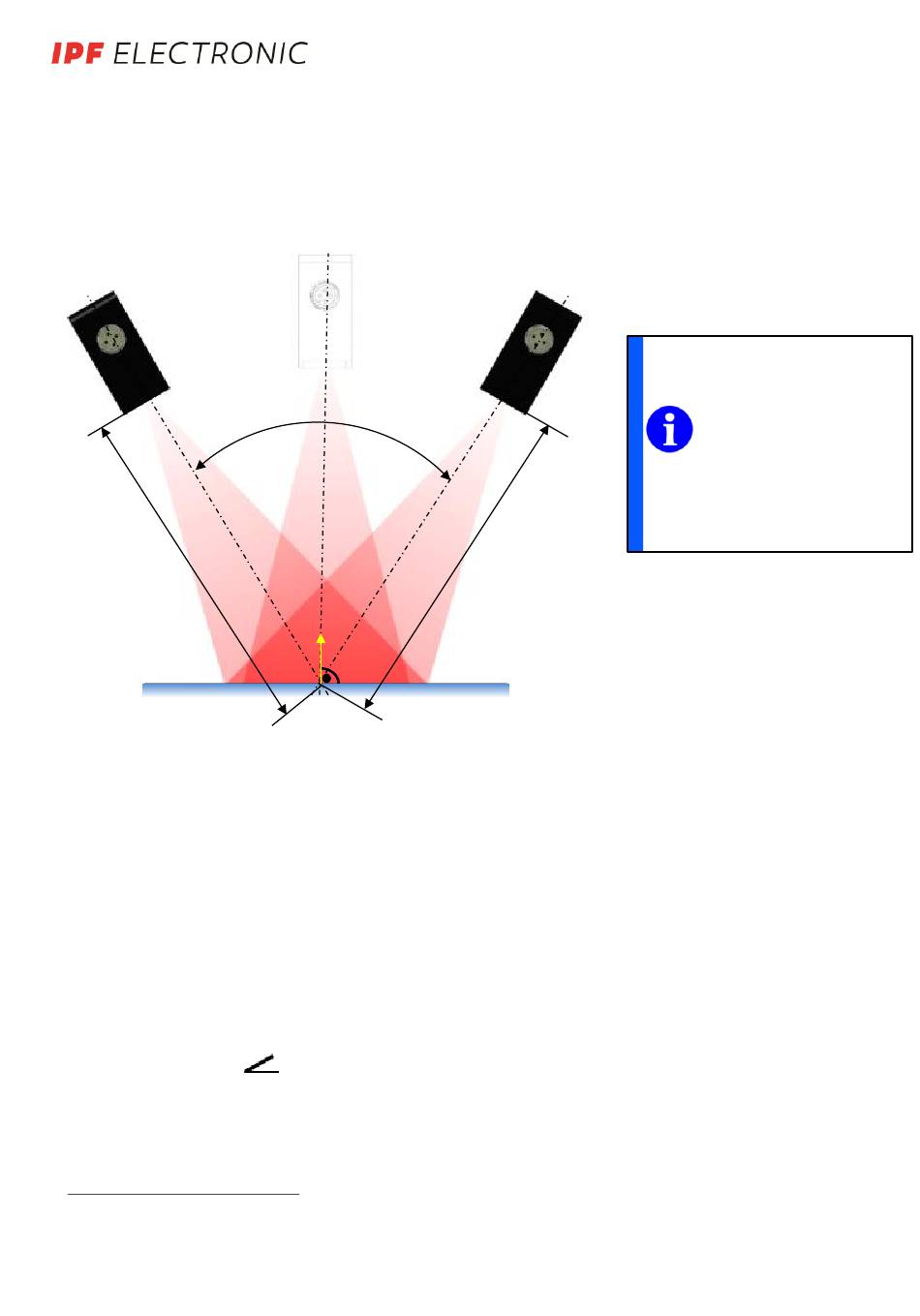

Abgewinkelte Montage
Abstand zur
Referenzfläche
1
HINWEIS
Sobald FLEX MOUNT aktiviert
wird, werden SCALE OUT,
MESSFELD sowie DIGITAL
OUT auf die
Standardeinstellungen
zurückgesetzt (SCALE OUT &
MESSFLED = Maximales
Messfeld, DIGITAL OUT =
Messbereichsende Sde
zurückgesetzt
