4.4 Definition des Messfeldes

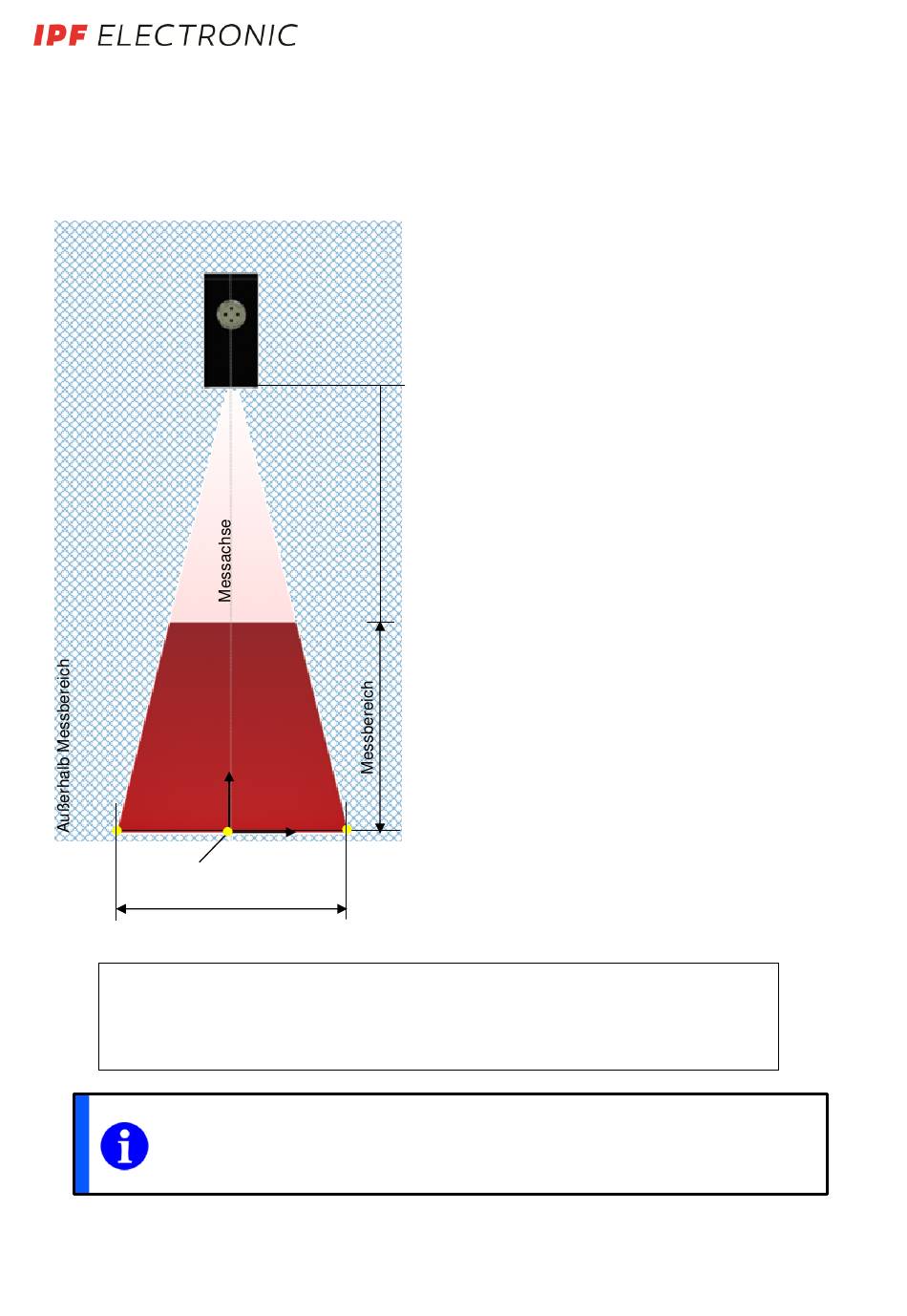

In der Abbildung unten sind das maximale Messfeld sowie die weiteren wichtigen Definitionen zum Thema
Messfeld beschrieben. Die wichtigen Begriffe „links" und „rechts" sind jeweils aus der Sicht des Sensors von
der Steckerseite aus zu betrachten.
Links
Blindbereich
Messbereichsanfang Sdc
10V / 20 mA
Messfeld
Messfeld-
0 mm
breite links
Referenzpunkt
Funktion HÖHE
Messfeldbreite
Der Sensor misst Höhe von Objekten innerhalb des Messfeldes.
Sde oder die optional die eingelernte Referenzebene (Wenn FLEX MOUNT aktiviert ist)
gilt als Referenzfläche.
HINWEIS
Weitere Erläuterungen zu analogem Ausgang siehe Kapitel „Funktion und
Definition" -> „Ein- und Ausgänge" -> „Signalausgabe analog".
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de
Rechts
Z
X
Messfeld-
breite rechts
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2017
R2
Messbereichsende Sde
0V / 4 mA
12
