EINLERNEN REF
5.5.3
Bedingungen während EINLERNEN REF
Während des Einlernvorgangs der Referenzfläche müssen die vier folgenden Bedingungen erfüllt werden.
Sollte eines der unten aufgeführten Symbole auf dem Display erscheinen, leuchtet dieses rot. Der
Einlernvorgang kann erst nach Beseitigung aller Fehler gestartet werden (Das Display leuchtet dann nicht
mehr Rot).

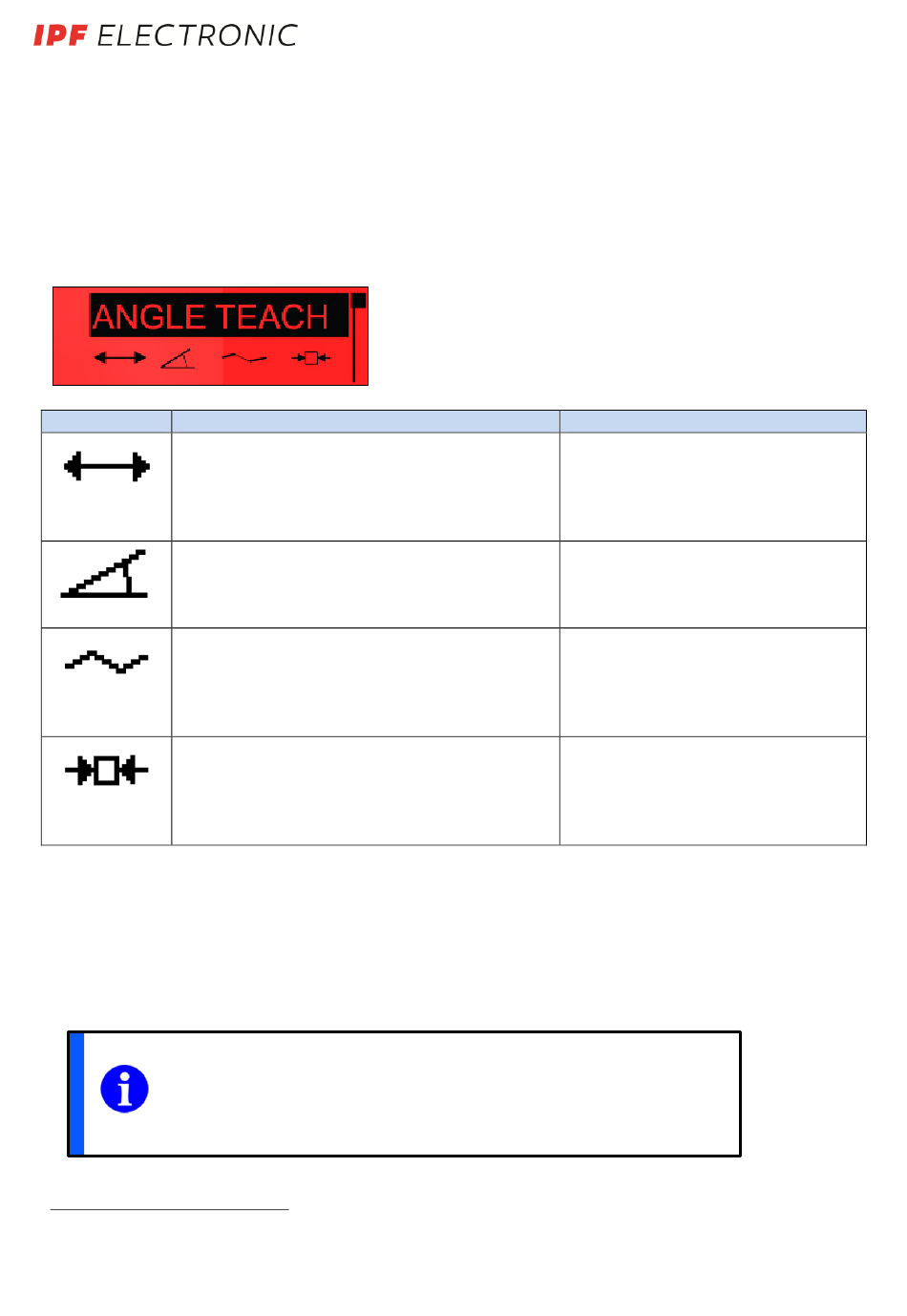

Symbol
Fehlerbeschreibung
Distanz Sensor-Referenzfläche nicht korrekt. Die
Referenzfläche muss sich innerhalb des
Messbereichs
Der Sensor ist im Winkel zu stark zur
Referenzfläche geneigt. Maximaler Neigewinkel
±30°.
Die Referenzfläche ist zu uneben. Die Unebenheit
darf „Max. Unebenheit Referenzfläche"
überschreiten.
Die Länge der Referenzfläche ist zu klein. Sie
muss die „Minimale Länge Referenzfläche"
erfüllen.
Einleiten des Einlernvorgangs EINLERNEN REF durch Betätigung von 2 Sekunden SET.
HINWEIS
Zum Korrekten Einlernen der Referenzfläche muss nach dem Einlernvorgang des
Winkels (Siehe oben) zwingend der nachfolgende Punkt KORREKTUR
abgeschlossen werden. Nur so kann die effektive Referenzfläche unter
Berücksichtigung der Dicke der Hilfsplatte bestimmt werden.
1
Gemäß Datenblatt Kapitel 6.1
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de
1
befinden.
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2017
Fehlerbehebung
Abstand Sensor-Referenzfläche
korrigieren.
Neigung des Sensors korrigieren.
Während Einlernvorgang Hilfsplatte
nicht
verwenden.
1
Objekte im Messfeld beseitigen oder
1
während Einlernvorgang Hilfsplatte
verwenden.
27
