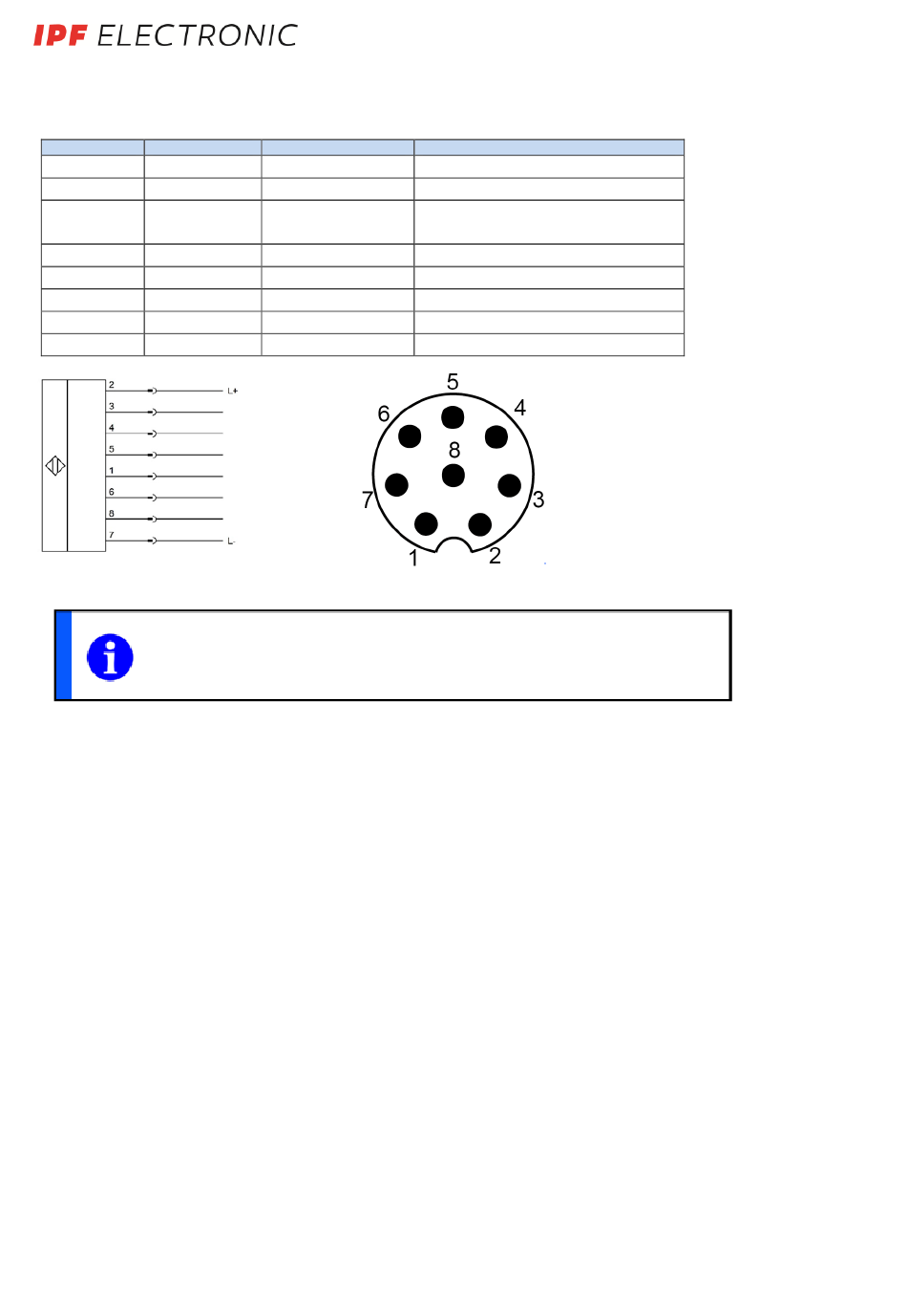

3.2 Steckerbelegung und Anschlussbild
Farbe
Pin 1
WH = weiß
Pin 2
BN = braun
Pin 3
GN = grün
Pin 4
YE = gelb
Pin 5
GY = grau
Pin 6
PK = pink
Pin 7
BU = blau
Pin 8
RD = rot
HINWEIS
Es wird empfohlen die nicht verwendeten Eingänge auf GND (0V) zu legen.
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de
Funktion
Beschreibung
n.c.
Nicht belegt
Betriebsspannung (+15 ... +28 VDC)
+ Vs
Ausgang analog (4 ... 20 mA oder 0 ...
analog
10V)
out
Schalt-Ausgang, Push-Pull
alarm
Alarm-Ausgang, Push-Pull
n.c.
Nicht belegt
0V
Erde GND
Hold
Hold-Eingang
