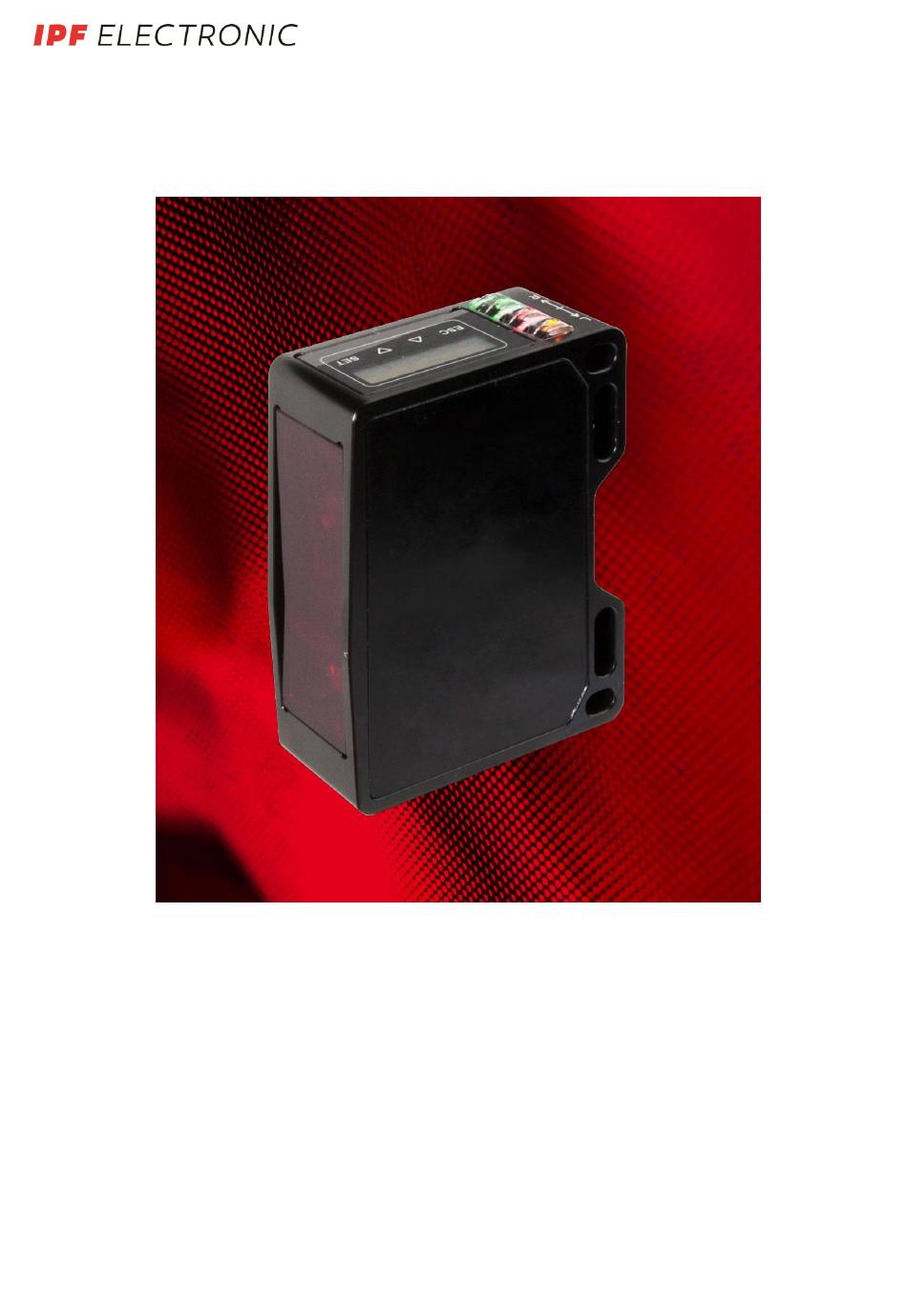

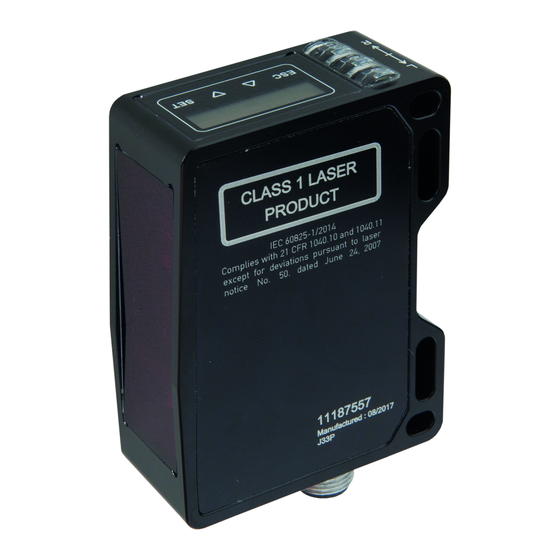

- Seite 1 BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2017 PY740025 PY740026 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 2: Inhaltsverzeichnis
Fehlerbehebung und Tipps ......................65 Beispiele für das Einrichten eines Sensors .................. 65 Fehlerbehebung ..........................66 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 3: Allgemeine Hinweise
Bezeichnet eine potenziell gefährliche Situation. Meiden sie diese Situationen um allfällige Personenschäden und Beschädigungen des Gerätes zu vermeiden! ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 4: Inbetriebnahme
Sprache einstellen English Die Sprache wird ausgewählt und mit 2 Sekunden Deutsch SET bestätigt. Italiano Français ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... - Seite 5 Referenzfläche (Hintergrund) geneigt montiert werden. Referenzfläche (Hintergrund) und Objekt müssen sich innerhalb des Messfeldes befinden. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
- Seite 6 Min HÖHE Delta HÖHE Avg HÖHE Max HÖHE Im Auslieferzustand ist der Mode Delta HÖHE vordefiniert ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 7: Optionale Einstellungen
Der Sensor gibt kontinuierlich den Messwert in mm auf dem Display aus und überträgt ihn via Analogausgang an die Steuerung. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 8: Anschluss
4.80 mV (1 Sigma) (10m Kabel und 100 kOhm) 3.03 mV (1 Sigma) (2m Kabel und 100 kOhm) ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 9: Steckerbelegung Und Anschlussbild
RD = rot Hold Hold-Eingang HINWEIS Es wird empfohlen die nicht verwendeten Eingänge auf GND (0V) zu legen. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 10: Montage
Für die Befestigung werden 2 Stück Schrauben M4x35 empfohlen, das Anzugsdrehmoment beträgt maximal 1.2 Nm. 13 mm Links Rechts Laser- strahl Ebene R3 Ebene R2 Ebene R1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 11: Die Referenzfläche
Messbereich (Breite) abdecken kann mit der Funktion FLEX MOUNT eingelernt werden Gemäß Datenblatt Kapitel 6.1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 12: Definition Des Messfeldes
Weitere Erläuterungen zu analogem Ausgang siehe Kapitel „Funktion und Definition“ -> „Ein- und Ausgänge“ -> „Signalausgabe analog“. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 13: Blindbereich
Wenn sich Objekte in diesem Bereich befinden, kann dies zu verfälschten Messwerten führen. Objekt Messbereichsanfang Sdc Messfeld Messbereichsende Sde ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 14: Montage
Referenzpunktes eine Rolle spielt, z.B. bei der Funktion MESSFELD. GRENZE LINKS und GRENZE RECHTS werden ab diesem Punkt gemessen. Lang Kurz Referenzpunkt ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... - Seite 15 Position KANTE LINKS STEIGEND des Objektes Hinweis Wenn der Sensor geneigt montiert wurde, muss FLEX MOUNT aktiv sein. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 16: Montagezubehör
Mit dem Befestigungswinkel AP000043 und dem Kugelkopfmodul AY000143 kann der Sensor einfach und schnell in beliebiger Ausrichtung montiert werden. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 17: Konfiguration
FLEX MOUNT aktiv AVG HEIGHT Das Winkel-Symbol erscheint am linken Bildschirmrand 112.42 mm sobald FLEX MOUNT aktiv ist. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 18: Funktionen Der Einzelnen Tasten
Um das Touchpanel wieder freizugeben, muss wie angezeigt mit einem Finger rasch von links nach rechts über alle vier Tasten gefahren werden (Slide über ESC, UP, DOWN und SET). ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 19: Weitere Tastenfunktionen
Grün Versorgungsspannung Kurzschluss Sensor betriebsbereit. Anschluss an Schaltausgang 1 oder 2 überprüfen. Avg HEIGHT 112.42 mm ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 20: Funktionsbaum
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2017 5.2 Funktionsbaum Das über das Touchpanel erreichbare Menü ist nachfolgend dargestellt. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 21: Live Monitor
Referenzachse Messbereichsende Position in mm Anzeigebeispiel: Anzeigebeispiel: LIVE MONITOR LIVE MONITOR 30° ---- mm 10° 21.5mm ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... - Seite 22 Bei mehreren Objekten im Messbereich gilt als Bezugsobjekt dasjenige, welches den geringsten Abstand zum Messbereichsanfang. Gemäß Datenblatt Kapitel 6.1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
- Seite 23 Mit diesem Objekt in Richtung des vermuteten Referenzpunktes fahren, bis Position KANTE LINKS STEIGEND 0mm anzeigt. Gemäß Datenblatt Kapitel 6.1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 24: Messtyp
5.4.4 Minimale Höhe des Objektes zur Referenzfläche. Maximale Höhe minus minimale Höhe des Objektes. Referenzfläche Referenzfläche ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 25: Flex Mount (Funktion Höhe)
Display sobald FLEX MOUNT aktiv SCALE OUT, DIGITAL OUT und MESSFELD werden auf Werkseinstellung zurückgesetzt Gemäß Datenblatt Kapitel 6.1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... - Seite 26 Die nachfolgenden Menüpunkte EINLERNEN REF und KORREKTUR müssen abgeschlossen werden damit FLEX MOUNT aktiviert werden kann. Gemäß Datenblatt Kapitel 6.1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 27: Einlernen Ref
Nur so kann die effektive Referenzfläche unter Berücksichtigung der Dicke der Hilfsplatte bestimmt werden. Gemäß Datenblatt Kapitel 6.1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 28: Verwendung Einer Hilfsplatte
Hilfsplatte, muss im Menüpunkt KORREKTUR die Hilfsplatte mit +10mm angegeben werden. Nach Abschluss von FLEX MOUNT liegt die Referenzfläche nun dort, wo die ursprüngliche (Unebene) Referenzebene war. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... - Seite 29 Funktionen sollte bevorzugt OFFSET im Menü ANALOG OUT verwendet werden. Mit OFFSET bleibt die Referenzfläche an der ursprünglich eingelernten Stelle bestehen. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 30: Objekt
Messwerte = 5 bedeutet, dass der Messwert am Ausgang erst nach 3 Messwerten beeinflusst wird). Gemäß Datenblatt Kapitel 6.1 Abhängig vom Messobjekt ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... - Seite 31 Filter kann es beim Moving average sein, dass die ausgegebenen Messwerte gar nicht so gemessen wurden. Die Messfrequenz wird durch diesen Filter nicht beeinflusst, wohl aber die Ansprechzeit. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
- Seite 32 Average = 16 Ansprechzeit = 0.002 * (4 + 16) = 0.04 s = 40 ms ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 33: Messfeld
Wenn eine Referenzfläche mit FLEX MOUNT eingelernt wurde, stellt der Referenzpunkt der dort eingelernten Ebene 0 dar, GRENZE LINKS und GRENZE RECHTS werden von dort aus angegeben. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... - Seite 34 Grenzen links und rechts wieder gelöscht, bzw. das veränderte Messfeld wird wieder auf maximales Messfeld zurückgesetzt. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 35: Analog Out
Die Messzyklen können durch Verkleinern der Fenstergröße verkürzt werden, d.h. die Messfrequenz wird dadurch erhöht, siehe Datenblatt Kapitel 6.1. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... - Seite 36 Ausgangssignal an, bei der negativen Kurve sinkt das Ausgangssignal. Pos. Steigung Neg. Steigung Messwert in mm Messbereichsende Messbereichsanfang ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 37: Digital Out
Der Schaltpunkt wird mit den Pfeiltasten in mm ausgewählt. Der Punkt muss innerhalb des Messbereiches liegen (Zwischen Messbereichsanfang Sdc und Messbereichsende Sde -2x Hysterese Gemäß Datenblatt Kapitel 6.1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... - Seite 38 Schaltausgang verworfen, es wird für DIGITAL OUT die Werkseinstellung =Messbereichsende Sde wiederhergestellt. Gemäß Datenblatt Kapitel 6.1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 39: System
SENSOR TYP SERIENNUMMER 5.11.4 SPRACHE Auswahl der Sprache: English Deutsch Italiano Français ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... - Seite 40 Bei „Reset“ wird die aktuelle Konfiguration im Sensor überschrieben, die gespeicherten Konfigurationen werden ebenfalls aus dem-Speicher gelöscht. Der Werkszustand wird wiederhergestellt. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 41: Einstellung
SCALE OUT- Dist WEIT FLEX MOUNT GRENZE LINKS GRENZE RECHTS SCHWELLE FENSTER P1 (FENSTER P2) PEGEL ANALOG OUT ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 42: Funktion Und Definition
Messung auf 90% Reflektivität (Weiß) Messung mit Messtyp Mittelwert Messung mit Filterung Messbereich (Abstand) 100…112.5 mm Messbereich (Abstand) 100…200 mm ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... - Seite 43 Betriebsmodus pulsed pulsed Pulsdauer Modus hell 0,6 ms 0,15 ms Modus dunkel 1,8 ms 0,8 ms ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
- Seite 44 ∥ Außerhalb der “Nominal ocular hazard distance” ist die Strahlenbelastung unter dem Grenzwert der Laserklasse 1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
- Seite 45 BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2017 Dimensionen 6.1.2 *Optische Achse ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 46: Funktionsweise
Technologie wird die Objekthöhe unabhängig von der Position des Objektes innerhalb des Messfeldes jederzeit korrekt ausgegeben. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... - Seite 47 Das Messfeld wird ab Werk auf die Gehäuse-Referenzflächen ausgerichtet. Dadurch ist die Strahlposition bei jedem Sensor exakt an derselben Stelle, wodurch die Planung und ein Sensortausch zum Kinderspiel werden. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
-
Seite 48: Messwiederholzeit Und Ansprechzeit
Das heißt bei der Verwendung des Hold-Eingangs kann immer mit der schnellen Ansprechzeit von 2x Messwiederholzeit gerechnet werden. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 49: Hysterese
MOUNT verändert werden kann. Falls FLEX MOUNT aktiv ist, kann im Menü FLEX MOUNT der aktuelle Wert ������ ausgelesen werden. ���� = ������ − ����ℎ���������������� ���� ������ Schaltpunkt Messbereichsende ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 50: Verhalten Des Schaltausgangs Bei Schwelle
Verhalten des Schaltausgangs bei FENSTER 6.4.4 Messwert Hysterese FENSTER P2 FENSTER FENSTER P1 Hysterese High Pegel ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 51: Messobjekt
Glatte und ebene Oberfläche Deckt gesamten Messbereich des Sensors ab Gemäß Datenblatt Kapitel 6.1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 52: Ein- Und Ausgänge
Analogausgang mit Funktion HOEHE HINWEIS Verlässt das Objekt den Messbereich, wird der Analogausgang den letzten gültigen Zustand halten. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 53: Formeln Zur Umrechnung Des Analogen Signals
���������������� ���� �� ∗ ( ������ − ������ ) + (10 �� ∗ ������) ���������������� ���� ���� = 10 �� HINWEIS Sdc sowie Sde werden immer in mm angegeben. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 54: Anwendungsbeispiel: Gegenseitige Beeinflussung
Sobald der Hold-Eingang High ist, werden bis zur nächsten Messung alle Ausgangsfunktionen in ihrem letzten Zustand eingefroren. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 55: Messen Wenn Hold-Eingang Auf Low
1ms oder 3ms (Objekt weiß/schwarz) Kamera auslesen High Auswertungen Ausgänge setzen High Analog Ausgang 1 Messzyklus ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 56: Hold-Eingang Von Low Auf High
1ms oder 3ms (Objekt weiß/schwarz) High Kamera auslesen Auswertungen Ausgänge setzen High Analog Ausgang Hold Funktion ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 57: Hold-Eingang Von High Auf Low
1ms oder 3ms (Objekt weiß/schwarz) High Kamera auslesen Auswertungen Ausgänge setzen High Analog Ausgang Messzyklus 2 Messzyklus 1 ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 58: Alarmausgang
HINWEIS Die Funktionsreserve hat keine Hysterese, weshalb es zu schnellen Wechseln zwischen den Alarmen kommen kann. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 59: Verhalten Der Ausgänge
Der Alarmausgang ist während dieser Zeit High. Objekt Messbereich Objekt Objekt Objekt Förderband Bewegungsrichtung Analogausgang Alarmausgang ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 60: Touchpanel
6.7 Speicher Alle am Sensor vorgenommenen Änderungen werden dauerhaft gespeichert und bestehen auch nach einem Stromausfall weiterhin. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 61: Standardabweichung
Standardabweichung gibt an, wie eben die gemessene Linie ist. 6,55 6,45 6,35 6,25 6,15 Standardabweichung: 0.03 mm Max-Min = 0.157mm ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 62: Sicherheitshinweise Und Wartung
Kabelschirm muss großflächig mit dem Steckergehäuse verbunden werden. Vorsicht Abweichungen von den hier angegebenen Verfahren und Einstellungen können zu gefährlicher Strahlungseinwirkung führen. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 63: Sensor Beschriftung
Das Sensor Identifizierungsschild enthält Folgende Informationen: Firmenlogo Sensor Markenname Artikelname und Artikelnummer Produktinformationen Seriennummer ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 64: Einfluss Vom Fremdlicht
Tasten kann deren Funktion beeinträchtigen. 7.6 Entsorgung Dieser Sensor enthält Elektronische Bauelemente. Bestandteile nach länderspezifischen Vorschriften entsorgen. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 65: Fehlerbehebung Und Tipps
GRENZE LINKS: 5 mm und GRENZE RECHTS: 20 mm eingeschränkt Messwert Objekt Referenzfläche Messfeld- Messfeld- einschränkung einschränkung links rechts ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de... -
Seite 66: Fehlerbehebung
Eingestellten Messmodus überprüfen (MESSTYP) Sendelaser leuchtet nur Hold-Eingang ist auf High--> Auf Low legen schwach ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
