Bedienungsanleitung „opti – check"
5.
Inbetriebnahme
5.1. Mechanische Befestigung
Eine ausführliche technische Zeichnung mit allen Maßangaben und Montagebohrungen befindet
sich im Anhang im Abschnitt 8.1. Technische Zeichnung.

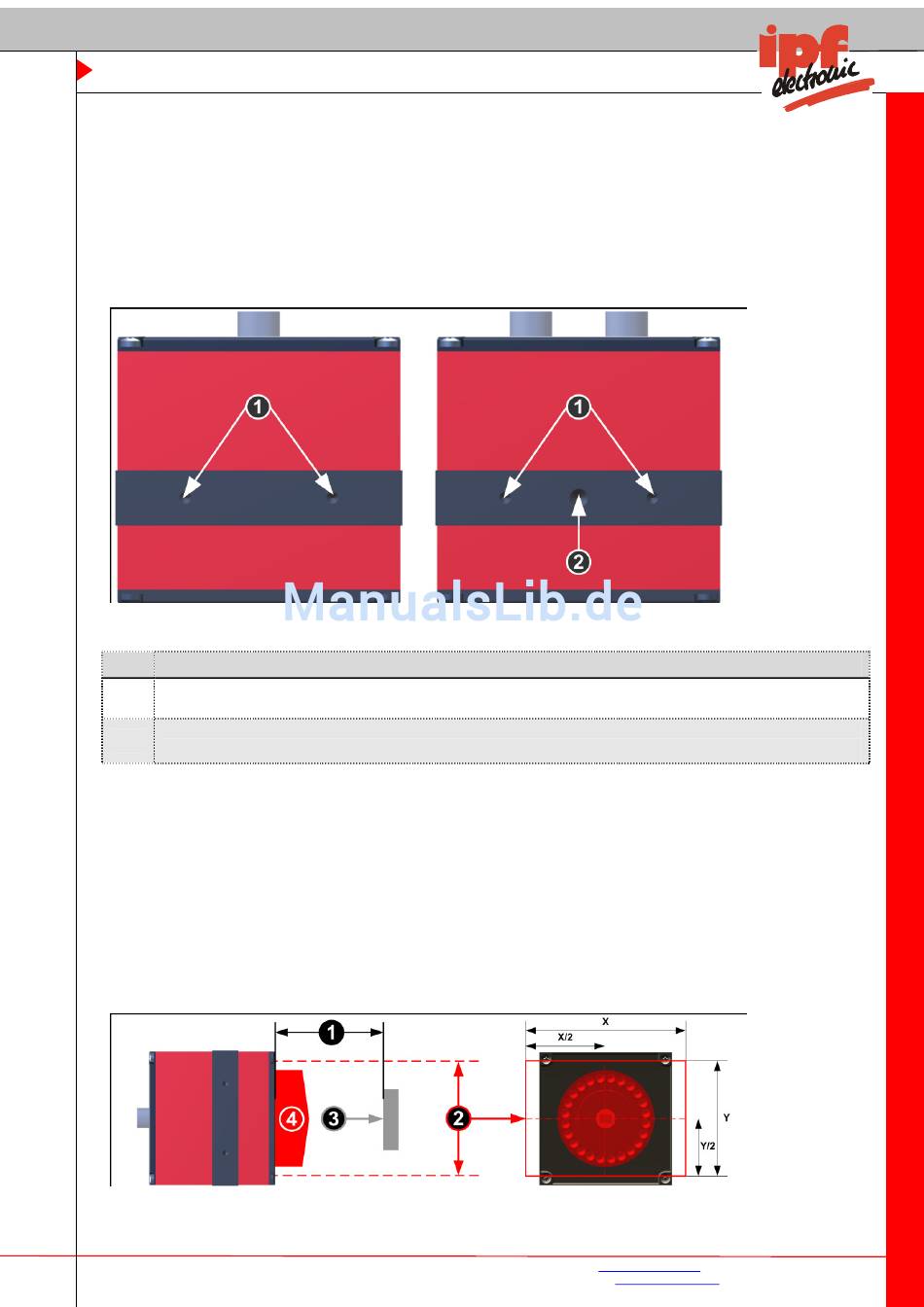

Abbildung 11: Montagebohrungen
Nr.
Beschreibung
Montagebohrungen: An allen vier Seiten je zwei M4-Schrauben in 40 mm Abstand an der
1
Basisplatte des OptiCheck OC70
Montagebohrungen: An zwei senkrecht zueinander liegenden Seiten mittig je ein Fotoge-
2
winde 1/4"-UNC an der Basisplatte des OptiCheck OC70
Tabelle 14: Abbildungsdetails - Montagebohrungen
Hinweis
Es besteht die Möglichkeit der wiederholgenauen Ausrichtung des Sensors mit Zentrierhülsen Ø 6
mm, die gleichzeitig in die Senkung um das Befestigungsgewinde M4 und in das Gestell eingreifen.
Das erfordert am Gestell um die Durchgangslöcher für die M4-Befestigungsschrauben herum zwei
Senkungen im Abstand 40 +/- 0,02 mm mit der Tiefe 1,5 mm und den Durchmessern 6M7 und 6F8.
Die Zentrierhülsen sind gesondert bestellbar.
5.2. Arbeitsabstand und Erfassungsbereich
Abbildung 12: Arbeitsabstand und Erfassungsbereich
ipf electronic gmbh
Kalver Str. 27
D-58515 Lüdenscheid
fon +49 (0) 2351/9365-0
fax +49 (0) 2351/9365-19
e-mail:
Seite 15
www.ipf-electronic.de
Änderungen
info@ipf-electronic.de
vorbehalten!
