Lichtschnittsensoren
Inhaltsverzeichnis

Werbung

Applikationsspezifische Einstellungen
3
Optionale Einstellungen
FLEX MOUNT
Ist der Sensor abgewinkelt montiert oder befindet sich die Referenzfläche nicht am Messbereichsende Sde,
HÖHE
3b
Höhe eines Objektes

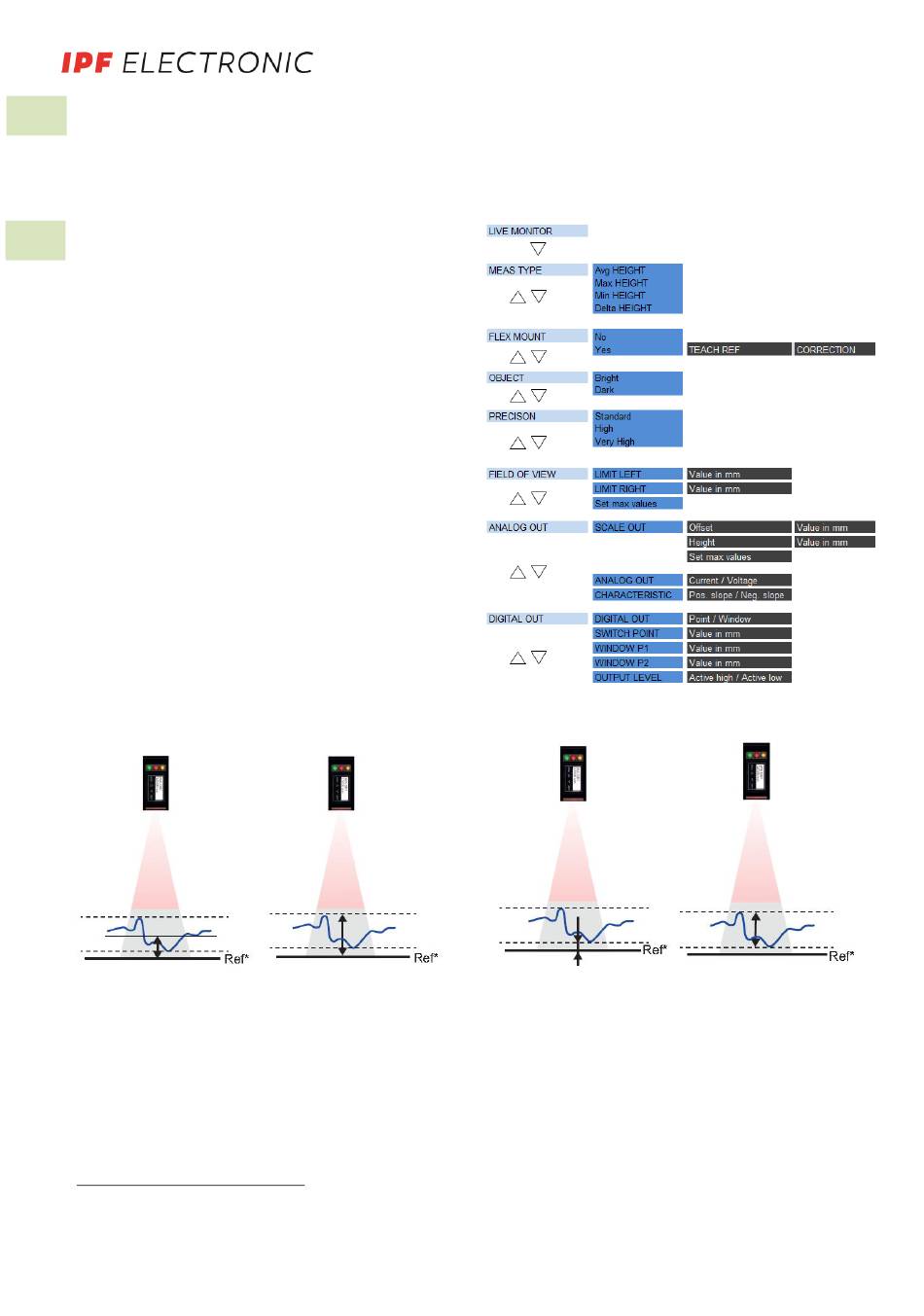

Für eine Messung der Höhe wird der benötigte
MESSTYP (Mittelwert, Maximum, Minimum oder Delta)
ausgewählt. Als Referenzfläche (Null) gilt der maximale
Messbereich des Sensors, bzw. wenn vorhanden die
mit FLEX MOUNT eingelernte Referenzfläche.
Avg HÖHE
Max HÖHE
Min HÖHE
1
Delta HÖHE
Avg HÖHE
1
Im Auslieferzustand ist der Mode Delta HÖHE vordefiniert
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de
= Abstand des Mittelwertes
des Objektes zur
Referenzfläche
= Abstand des am weitesten
entfernten Messpunktes zur
Referenzfläche
= Abstand des nächsten
Messpunktes zur
Referenzfläche
= Differenz vom nächsten
zum weitesten Messpunkt
Max HÖHE
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2017
Min HÖHE
Delta HÖHE
