5.9 ANALOG OUT
SCALE OUT
5.9.1
Der analoge Ausgang läuft in Werkseinstellung über den ganzen Messbereich (Messbereichsanfang-
Messbereichsende Sde) von 0...10 V (Spannungsmodus) bzw. von 4...20 mA (Strommodus).

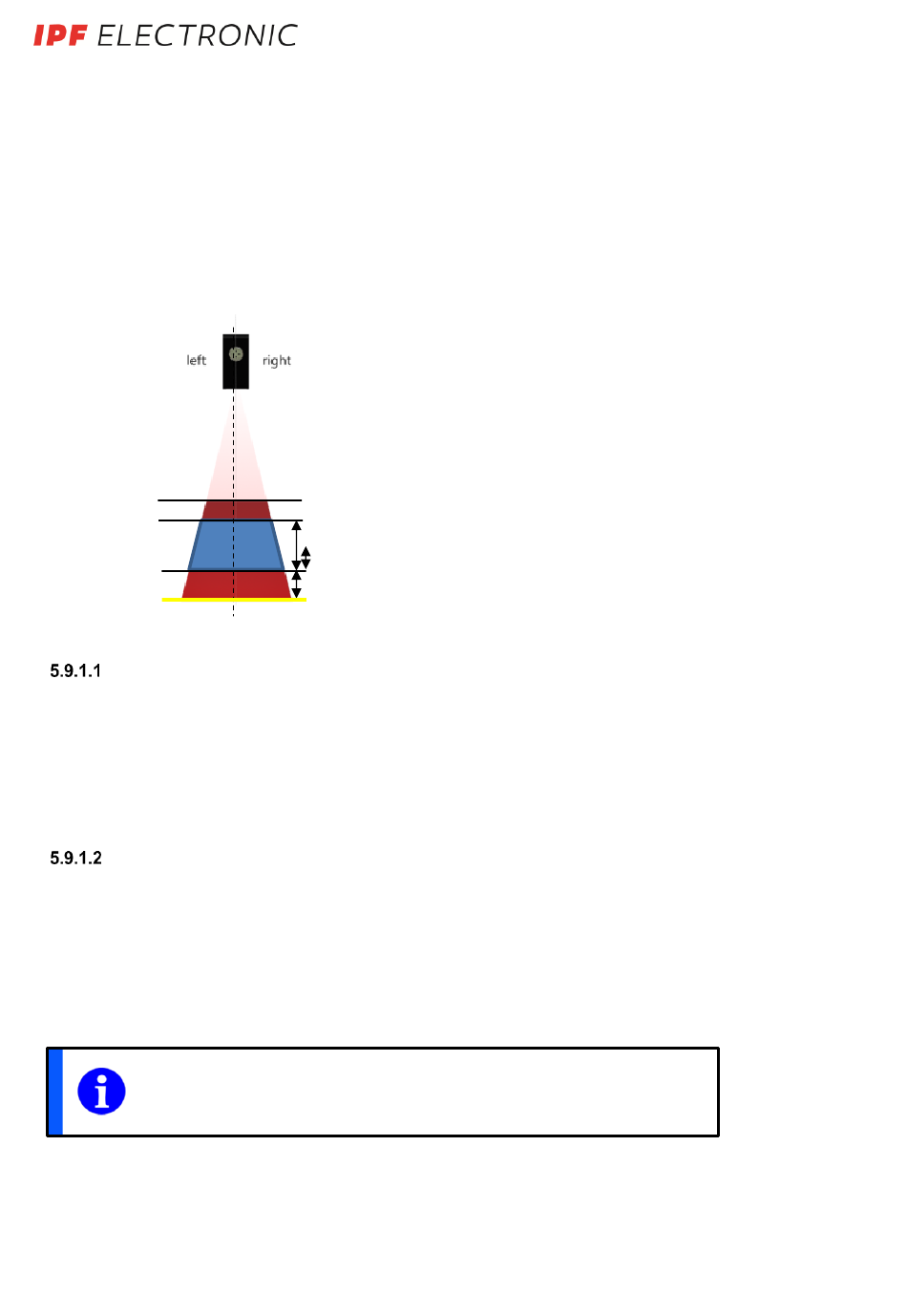

Mit SCALE OUT können Anfang und Ende des Messbereiches neu gesetzt werden, wodurch das Messfeld
verkleinert und die Kennlinie verändert wird.
Durch das verkleinerte Messfeld wird die Messwiederholzeit verringert, d.h. die Messfrequenz wird erhöht.
*Die minimale Fenstergröße muss größer als 5% vom Wert „Messbereichsende" sein.
Messbereichsanfang
Aktuelles
Messbereichs-
ende Sde
Skalierter
Messbereich
Aktueller
Messbereichs-
anfang Sdc
Messbereichsende
bzw. Referenz
OFFSET
Hier wird der Wert in mm angegeben, bei welchem
der Sensor den minimalen analogen Ausgangswert
von 0V oder 4 mA haben soll.
OFFSET >= Messbereichsende
OFFSET <= Messbereichsende– Minimale
Fenstergröße*
HÖHE
Hier wird der Wert der Höhe in mm angegeben, bei
welchem der Sensor den maximalen analogen
Ausgangswert von 10V oder 20 mA haben soll. Die
Basis für diesen Wert stellt OFFSET dar.
HÖHE <= Messbereichsanfang
HÖHE >= Messbereichsanfang + Minimale
Fenstergröße*
HINWEIS
Die Messzyklen können durch Verkleinern der Fenstergröße verkürzt werden, d.h. die
Messfrequenz wird dadurch erhöht, siehe Datenblatt Kapitel 6.1.
ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de
10 V / 20 mA
HÖEHE
*
0 V / 4 mA
OFFSET
*Minimale
Fenstergröße
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: September 2017
35
