anderen Zweck auf Ihrer Modellbahnanlage. Beschädi-
gungen elektrischer Schaltkreise sind dadurch möglich.
6. Expertenmodus
In diesem Kapitel zeigen wir Ihnen, wie Sie die Adressen
der Servoausgänge unabhängig von der Hauptadresse
vergeben können, den Digitalbetrieb auf einer Lokadresse
vornehmen oder den Decoder mittels POM programmieren.
6.1 Unabhängige Adressvergabe
für die Servoausgänge
In Kapitel 2.3.1 wird gezeigt, dass die 4 Schaltausgänge und
die 2 Servoausgänge zusammen 6 Digitaladressen belegen:
Es wird eine Gruppe mit den 4 Weichenadressen belegt und
die nächste Gruppe zur Hälfte mit den 2 Servoadressen.
Standardmäßig werden die beiden unteren Adressen benutzt.
Wenn Sie bei mehreren Decodern die Gruppen mit den
Schaltausgängen ohne dazwischenliegende Adressen der
Servoausgänge aneinanderreihen möchten und auch die
Servoausgänge nutzen wollen, dann können Sie die Adres-
sen der beiden Servoausgänge beliebig ändern. Über die
CV 34 können Sie entscheiden, ob die unteren 2 Adressen
(CV 34 = 0) oder die oberen 2 Adressen der Gruppe benutzt
werden sollen. Mit CV 35 und CV 36 kann die Gruppe für die
Servoausgänge beliebig gewählt werden. Somit können die
Adressen der Servoausgänge an beliebiger Stelle des verfüg-
baren Adressbereichs ebenfalls aneinandergereiht werden.
Ein Sonderfall hierbei ist, dass die Servoadressen auch auf
die Hauptgruppe programmiert werden können. In diesem
Fall würden also 2 Servos und 2 Schaltausgänge jeweils
mit derselben Adresse bedient.

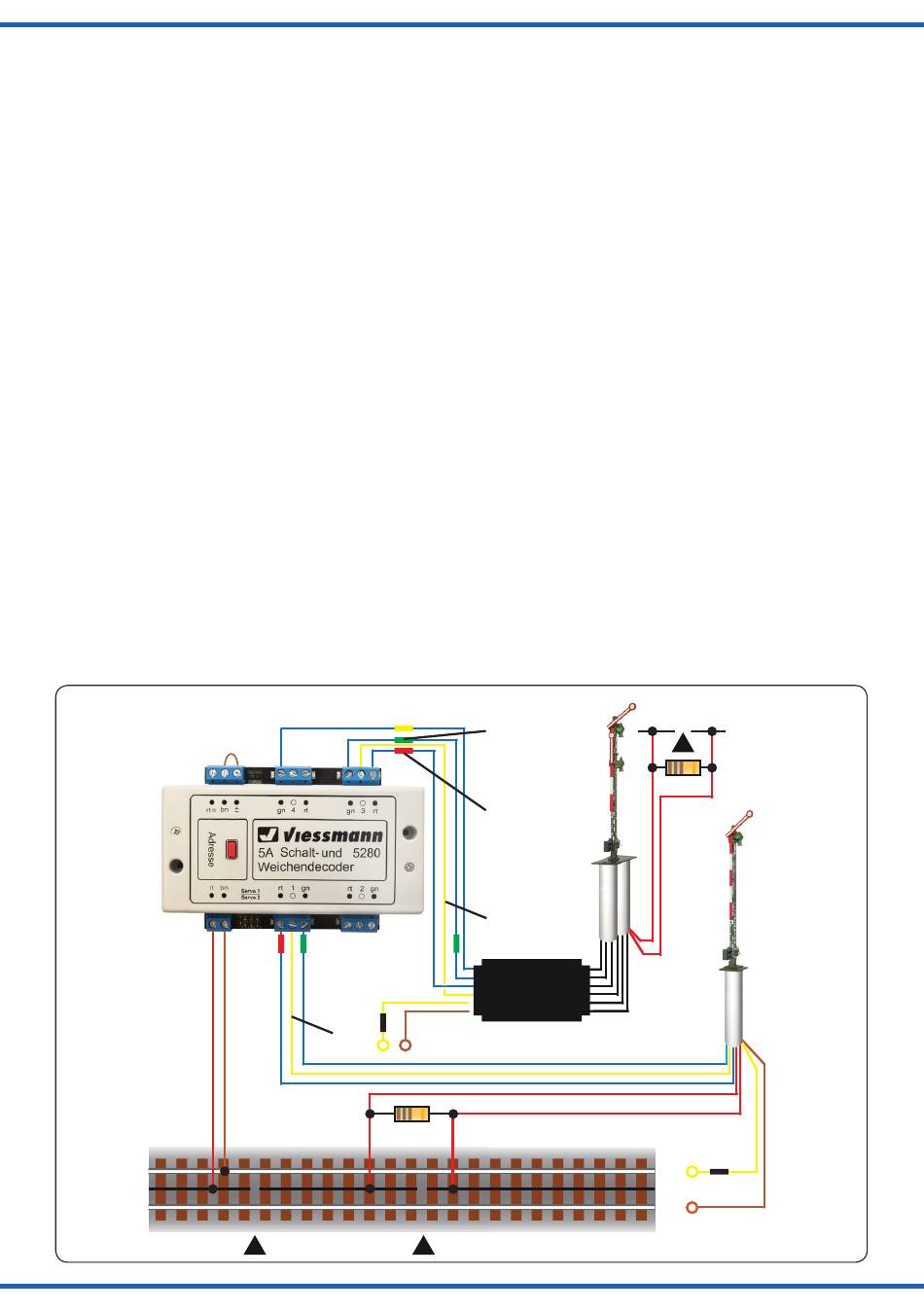

Abb. 11
rot
red
14
blau mit gelber Markierung
blue with yellow marker
blau
blau mit grüner
mit
Markierung
roter
blue with green
Marki-
marker
erung
gelb
blue
yellow
with
red
marker
rot
red
lead to damage of electrical circuitry.
6. Expert mode
In this chapter we will show how you can program the addresses
of the servo outputs independently from the main address,
digital operation with a locomotive address or programming the
decoder in POM mode (programming on the main).
6.1 Independent assignment of
addresses for the servo outputs
In chapter 2.3.1 it is shown that the 4 switching outputs
and the 2 servo outputs cover together 6 consecutive
digital addresses in total: One group of four for the switching
outputs and half the following group for 2 servo addresses.
As a standard the first two addresses of group 2 are used.
If you want to program the switching output groups of
several decoders as a continuous sequence without the
addresses of the servo outputs being in between, but still
want to use the servo outputs as well, you may change
the servo addresses as you desire. CV 34 enables you
to decide if the first 2 addresses of group 2 (CV 34 = 0)
or the third and fourth address of group 2 should be used
for controlling the servos. CVs 35 and 36 enable you to
choose any address for group 2 for the servo outputs. Thus
it is possible to generate a consecutive sequence of servo
addresses at any point within the available range of
addresses.
It is also possible to program the servo addresses to the
main group. In this case 2 servos and 2 switching outputs
would be activated simultaneously with the same address.
blau mit grüner
Markierung
blue with green
marker
blau mit roter
Markierung
blue with red
marker
gelb
yellow
braun
brown
rot
red
Fig. 11
rot
rot
red
red
gelb
braun
yellow
brown
