eingestellten Sollwert. Wenn die Umgebungshellig-
keit größer ist, werden die Ausgänge dieser Gruppe
ausgeschaltet, andernfalls eingeschaltet, bzw. die
Helligkeit gedimmt (siehe CVs 55 bis 58).
Der Sensor hat eine gewisse Richtwirkung. Richten
Sie ihn also so aus, dass er die Lichtquelle „sieht",
die Sie zur Steuerung der Schaltfunktion heranzie-
hen wollen. Die „Blickrichtung" ist die Längsachse
des Sensors.
Bei Einstellung auf sehr geringe Lichtstärke, also
nahe am rechten Anschlag („max") kann es aller-
dings auch zur Einwirkung von seitlich einfallendem
Licht kommen.
Bei der Einstellung des Potentiometers werden Sie
u. U. bemerken, dass es um den Schaltpunkt herum
einen gewissen „toten" Bereich gibt – einen kleinen
Drehwinkel, bei dem nicht passiert. Dies wird durch
die sogenannte Hysterese verursacht. Damit wird
verhindert, dass der Decoder die Ausgangsgruppen
sofort wieder deaktiviert, wenn Licht der eingeschal-
teten Leuchtmittel auf den Lichtsensor fallen sollte.
Halten Sie den Lichtsensor von Wärmequellen fern
– Wärme beeinflusst den eingestellten Schaltpunkt.
Wenn der Lichtsensor eine Ausgangsgruppe ab-
geschaltet hat, Sie aber an der Beleuchtung der
abgeschalteten Ausgangsgruppe arbeiten möchten,
können Sie die Ausgangsgruppe mit der zugehöri-
gen digitalen Adresse über einen grünen Stellbefehl
wieder einschalten. Wenn Sie die Funktion des
Lichtsensors wieder aktivieren möchten, schalten
Sie die Ausgangsgruppe mit einem roten Stellbefehl
der zugehörigen Digitaladresse aus.
6. Einstellmöglichkeiten über
die DIP-Schalter
In der folgenden Tabelle finden Sie die verschiede-
nen Szenarien:
Die Spalte „Wert" gibt die Werte an, die für die Pro-
grammierung der benutzerdefinierten Szenarien
erforderlich sind (s. Kapitel 7 und CV-Tabelle).
Falls Sie den Lichtsensor bei Ihrem Szenario ver-
wenden möchten, addieren Sie den Wert 128 zu
dem Wert des gewählten Szenarios.
are switched off, otherwise switched on, resp. the
brightness level is reduced (s. CVs 55 to 58).
The sensor has a certain directivity. You need to
direct it towards the light source that you want to
use to control the switching function. The "viewing
direction" is the centre line of the sensor.
When setting the sensor to a very low light intensity
(close to the right stop position ("max"), you may
have the effect of lateral incident light.
When setting the potentiometer you will notice that
around the switch-point there is a certain "dead"
range – a small swing angle where nothing hap-
pens. This is caused by the so-called hysteresis.
This is to prevent the decoder from immediately
deactivating the output groups should the light from
the switched-on lamps fall onto the light sensor.
Keep the light sensor away from heat sources –
heat affects the preset switch-point.
When the light sensor has switched off an output
group but you want to work on the lighting of the
switched-off output group, you can switch the out-
put group on again with the corresponding digital
address by sending a green adjusting command. If
you want to reactivate the function of the light sen-
sor, switch off the output group with a red adjusting
command to the corresponding digital address.

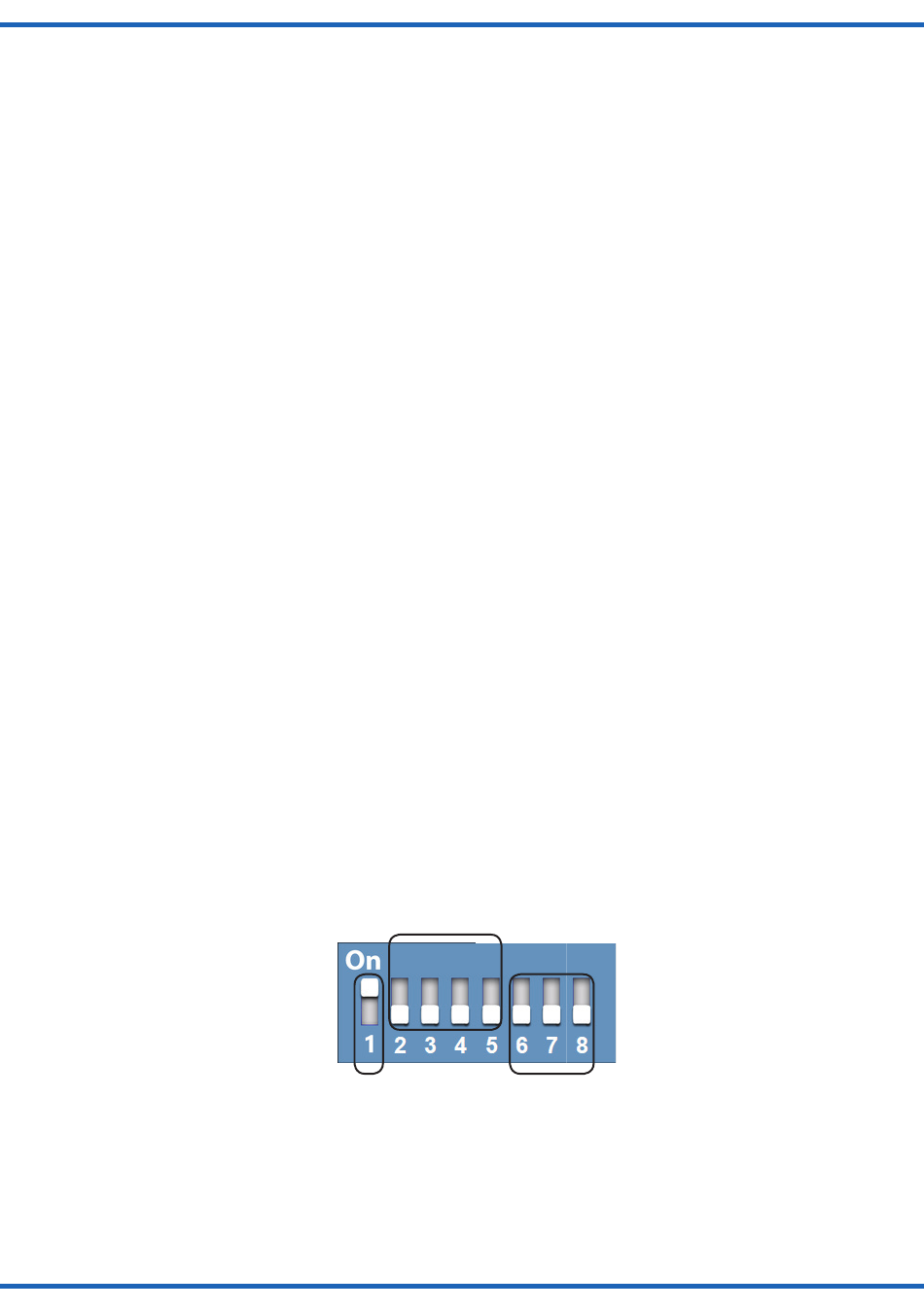

6. Setting options with DIP
switches
The following table features the different available
scenarios:
Effekte
Effect type
Lichtsensor
Light sensor
The column "value" indicates the values that are
required for programming the custom scenarios (s.
chapter 7 and CV table).
If you want to use the light sensor with your sce-
nario, add the value 128 to the value of your cho-
sen scenario.
