Sie einen Schaltbefehl über die rote Taste senden. Dieser
Zustand bleibt auch erhalten, wenn der Decoder über die
Versorgung aus- und wieder eingeschaltet wird. Sie müssen
den Zufallsgenerator also nicht neu starten.
Bitte beachten Sie, dass der Zufallsbetrieb sofort beginnt,
falls der betreffende Ausgang schon auf grün geschaltet ist!

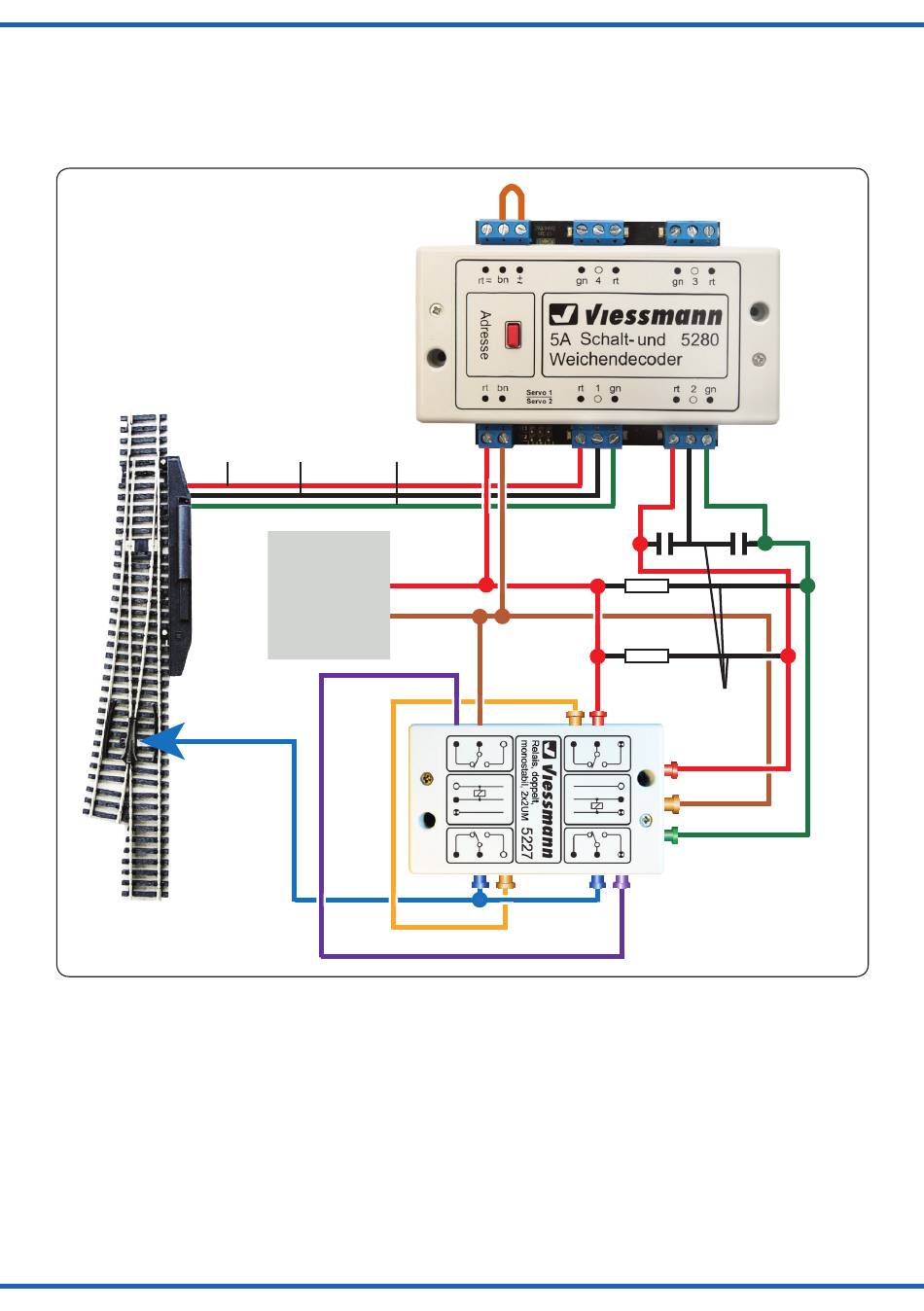

Abb. 7
rot
red
Herzstück
Frog
5.2 Servoausgänge
Der Decoder verfügt über 2 Ausgänge für 5 V-Servos.
Diese Ausgänge sind voneinander unabhängig zu betrei-
ben und auch zu konfigurieren. Sowohl die Stellzeiten der
Servos als auch die jeweiligen Endlagen sind einstellbar.
In Kapitel 2.3 wird erläutert, auf welchen Adressen die Ser-
voausgänge angeordnet sind. Bei Programmierung der
Adressen über die rote Taste belegen die Schaltausgänge
die programmierte Gruppe. Die Servoausgänge liegen
in der folgenden Gruppe. Diese Konfiguration ist jedoch
beliebig zu ändern, indem man die entsprechenden CVs
programmiert, siehe Kapitel 6.1.
schwarz
grün
black
green
Digital-
rot
zentrale
red
Digital
command
braun
station
brown
lila
lila
gelb
yellow
blau
blue
connect the power from your layout and turn it on again
at a later stage! Therefore, you do not have to restart the
random mode.
Please note that random operation starts immediately as
soon as the respective output has been set to "green"!
rot
braun
red
brown
1,2 kOhm/0,25 W
1,2 kOhm/0,25 W
5.2 Servo outputs
The decoder has 2 servo outputs for 5 V servos. These
outputs are to be configured and operated independently
from each other. The servos' speed and both end positions
can be adjusted. In chapter 2.3 you will find an explana-
tion outlining the possible addresses for the servo outputs.
When programming the decoder using the red button,
the switched outputs will cover the programmed group
(of four). The addresses of the servo outputs are conse-
quently in the following group. This configuration can be
changed as you desire by programming the relevant CVs
as described in chapter 6.1.
Fig. 7
rot
grün
red
green
+
+
10uF/35V 10uF/35V
schwarz
black
11
