3. Einbau
Montieren Sie den Decoder so, dass Kühlluft zirkulieren
kann. Die Sichtbarkeit der LEDs ist bei eventueller Feh-
lersuche hilfreich. Das Gehäuse ist systembedingt nicht
hermetisch versiegelt. Durch die Öffnungen im Gehäuse
können auch metallische Kleinteile ins Innere gelangen
und den Decoder zerstören.
4. Einstellungen
4.1 Werkseinstellungen
In der Werkseinstellung ist der Decoder auf die DCC-Adresse
1 konfiguriert. Falls erforderlich, setzen Sie den Decoder auf
Werkseinstellungen zurück, indem Sie bei gedrückter Taste
„Adresse" die Betriebsspannung einschalten.
Weitere Konfigurationsmöglichkeiten entnehmen Sie bitte
der CV-Tabelle auf Seite 19.
Hinweis: Der Werks-Reset über die Taste setzt auch alle
CVs auf den Werkszustand zurück. Sie können den Werks-
Reset auch durch Beschreiben der CV 8 ausführen, mit
oder ohne Zurücksetzen der Adresse, siehe CV-Tabelle.

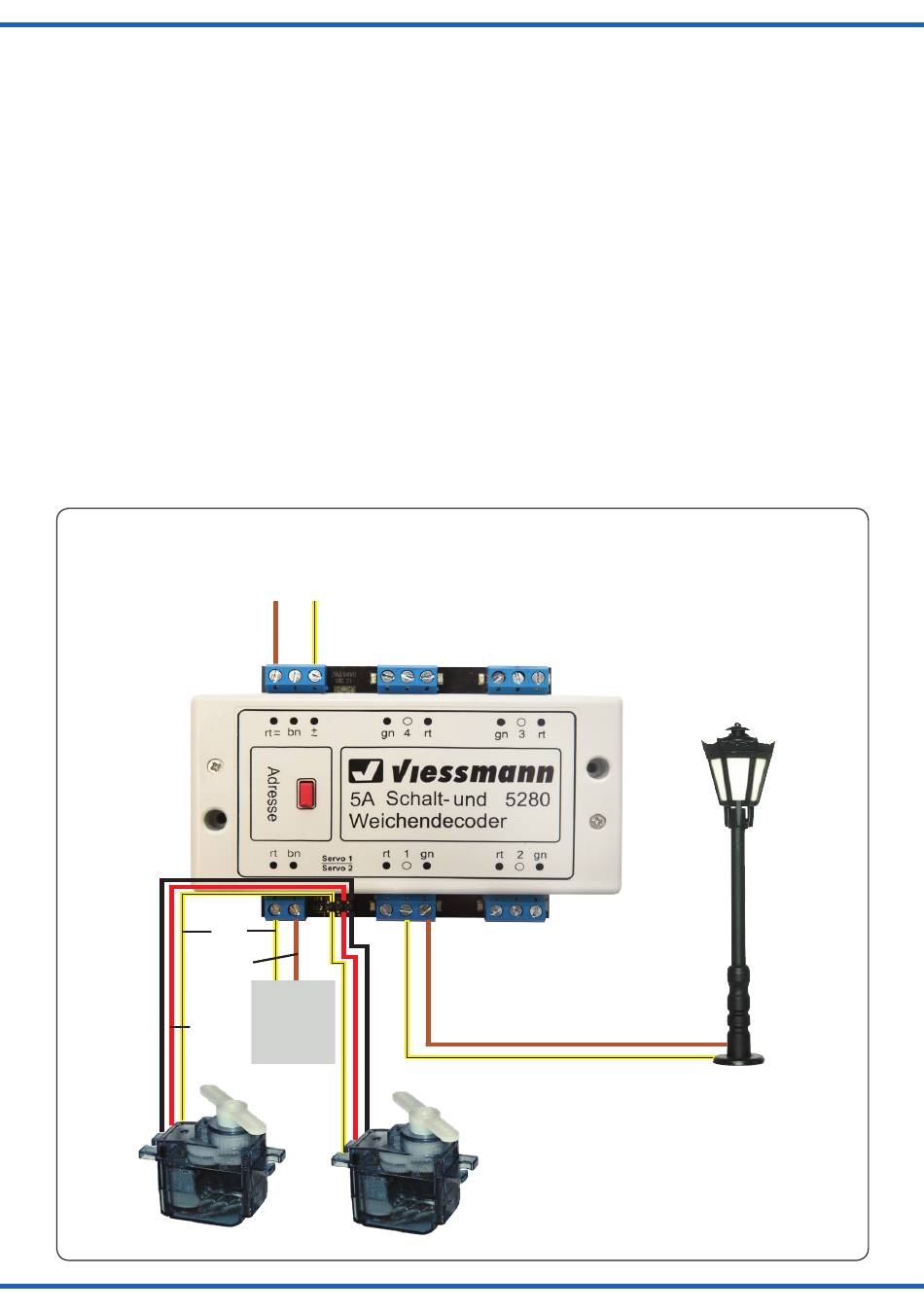

Abb. 5
schwarz
rot
black
red
Servo 1
6
Transformator oder
Brücke wie in Abb. 2
Transformer or bridge
as shown in fig. 2
braun
gelb
brown
yellow
gelb
yellow
braun
brown
Digital-
zentrale
Digital
command
station
Servo 2
3. Mounting
Install the decoder in such a manner that air ventilation for
cooling is facilitated. Keeping an unobstructed view to the
LEDs may be helpful when searching for faults. The case
is not hermetically sealed due to its concept. Small metal-
lic parts may penetrate the housing through the openings
and destroy the decoder.
4. Settings
4.1 Default settings
The factory setting of the module is the DCC address 1.
Reset the decoder to the factory default values if neces-
sary: Push the "address" button, hold it pushed and switch
on the operating voltage.
You will find further configuration options in the CV table
on page 19.
Hint: Resetting the decoder to factory default values with
the push-button will also reset all CVs. You may also facili-
tate a reset by writing the appropriate value in CV 8 (also
refer to the CV table).
braun / brown
gelb / yellow
Fig. 5
z. B. / e. g.
6070
