2.3.2 Verwendung als Weichen- und
Servodecoder
Da nun 6 Adressen benötigt werden, belegt der Decoder
ab Werk 2 Gruppen, z. B. die Adressen 1 bis 4 für die
Schaltausgänge und die Adressen 5 und 6 für die Servos,
also Gruppe 1 und 2 (Abb. 4). Ein weiterer Decoder kann
somit erst auf die nächste freie Gruppe (Adressen 9 bis 12)
programmiert werden. Andernfalls käme es zu Doppelbele-
gungen der Adressen 5 und 6 und somit zu Fehlfunktionen.
Im Kapitel 6 (Expertenmodus) wird erläutert, wie Sie die
Adressen der Servoausgänge auch unabhängig von der
Hauptadresse vergeben können. Dadurch lassen sich Wei-
chenausgänge wie gewohnt gruppieren, also ohne Lücken
für die Adressen der Servoausgänge. Die Servoausgänge
lassen sich ebenfalls gruppieren. Die Servos werden ge-
mäß Abb. 5 angeschlossen.

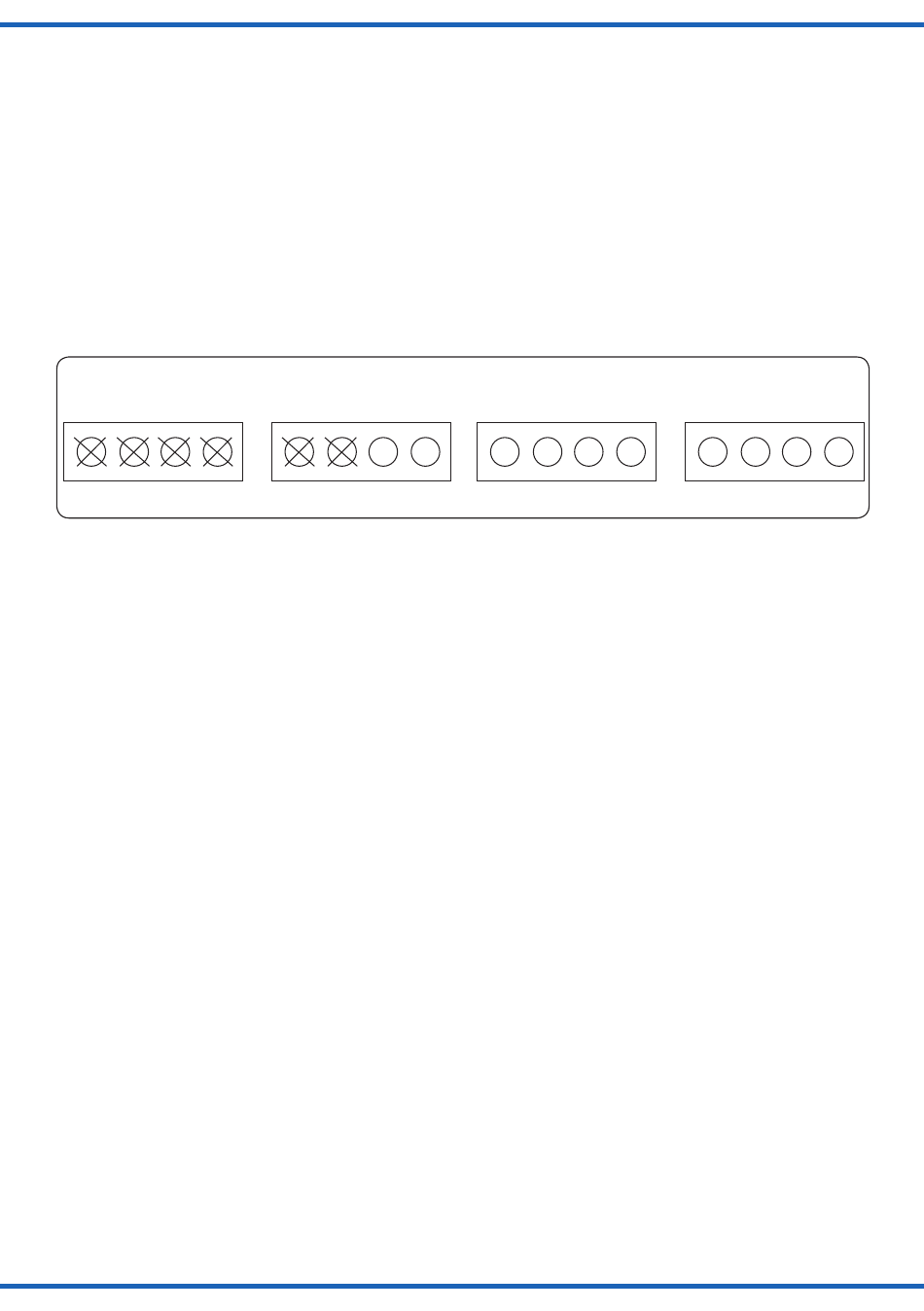

Abb. 4
Gruppe/Group 1
1
2
3
4
2.3.3 Verhalten bei Überlastung
Bei Stromüberlastung schaltet der Decoder nach kurzer
Zeit ab. Der maximale Wert für den Strom ist in CV 46
einstellbar. Bitte beachten Sie dabei, dass der Decoder
maximal 5 A insgesamt an den oder die Verbraucher liefert.
Dabei ist es unerheblich, ob sich dieser Strom nur auf einen
oder mehrere aktive Ausgänge verteilt. Es wird also immer
die Summe der Ströme überwacht.
Abhängig von der Versorgung ist der effektive Strom am
Verbraucher jedoch kleiner. Dies ist darin begründet, dass
der Decoder nur eine sogenannte „Halbwellengleich-
richtung" macht. Es wird immer nur eine Polarität der
Versorgungsspannung verwendet. Dies gilt sowohl für die
Versorgung mit Digitalstrom aus dem Gleis, als auch bei
alternativer Versorgung aus einem Trafo (Abb. 6a).
Um die volle Leistungsfähigkeit zu erreichen, empfehlen
wir die Versorgung aus einem Powermodul, z. B. Art. 5215
(Abb. 6b), oder einem DC-Netzteil. So vermeiden Sie zu-
sätzlich das Flackern von LED-Beleuchtung, welches bei
Verwendung von Wechselstrom entstehen kann.
Bei Versorgung aus einem Trafo beachten Sie unbedingt
die Hinweise in Kapitel 5.4!
2.4 Rückmeldung mit RailCom
RailCom ist ein Zusatzprotokoll zur bidirektionalen
Kommunikation in digitalen Modellbahnanlagen, die im
DCC-Format gesteuert werden. Es ermöglicht z. B. das
Senden von Befehlsquittungen zur Digitalzentrale oder das
Auslesen von CVs.
Das Versenden von RailCom-Nachrichten ist nur in Anla-
gen möglich, in denen ein DCC-Signal an den Schienen
anliegt und seitens der Zentrale bzw. der Booster eine
entsprechende Austastlücke im Datenstrom erzeugt wird.
Daher ist die Nutzung der RailCom-Funktion in einer reinen
Motorola-Umgebung nicht möglich.
Sofern der Decoder die Austastlücke registriert, sendet
er nach einem Schaltbefehl als Quittung die Soll- und Ist-
Stellung der Weiche zurück.
Gruppe/Group 2
5
6
7
8
2.3.2 Operation as point motor decoder
and servo decoder
Since all 6 addresses are required, the decoder is pro-
grammed by factory setting to cover 2 groups of addresses.
This could be, for instance, address 1 – 4 for the switching
outputs and address 5 and 6 for the servos, in other words,
group 1 and 2 (fig. 4). Thus another decoder can only be
programmed to addresses in the following available group
(address 9 – 12). Otherwise addresses 5 and 6 would be
assigned twice, which could lead to malfunction. In chapter 6
(Expert mode) it is explained how to assign addresses to the
servo outputs without regard to the main address. Thus you
may group switching decoders in the usual manner, which
is without gaps for the addresses of the servo outputs. The
servo outputs may also be grouped. The servos are con-
nected as shown in fig. 5.
Gruppe/Group 3
9
10
11
12
2.3.3 Overload protection
If the decoder recognizes an electrical overload, it switch-
es off to protect itself against destruction within a short
time. The max. value is configurable in CV 46. Please
note that the maximum permitted current of the decoder
is limited to 5 A in total. It is immaterial if the current is fed
to one output or is divided between several active outputs.
In other words, overload protection always monitors the
total current.
The actual current available for the load may be smaller
since it depends on the power supply. This is due to the
fact that the decoder only rectifies one half-wave, e. g.
only one polarity of the AC supply voltage is utilized. This
is true for the supply with digital voltage from the tracks
as well as the power supply by an external transformer
(fig. 6a).
In order to assure full performance we recommend install-
ing a power module, e. g. item 5215 (fig. 6b) or a DC
power supply. This also prevents any flickering of LED
lighting that may occur when powering LEDs with AC.
Please observe the remarks in chapter 5.4, if you connect
an external transformer!
2.4 Feedback with RailCom
RailCom is a protocol for bi-directional communication in
digital model train layouts controlled with DCC. It allows
e. g. the feedback of the address or the requested posi-
tion from the point drive to the digital command station or
the reading of CVs.
Sending RailCom messages is only possible in layouts
with a DCC signal on the rails and if the command sta-
tion and/or the booster(s) generate a cut-out in the digital
signal. Due to this, it is not possible to use RailCom in a
Motorola system without DCC.
Whenever the decoder registers the RailCom cut-out, it
answers the DCC-switching commands with the required
and the current status of the turnout.
Fig. 4
Gruppe/Group 4
13
14
15
16
